- Product description
-
Product description

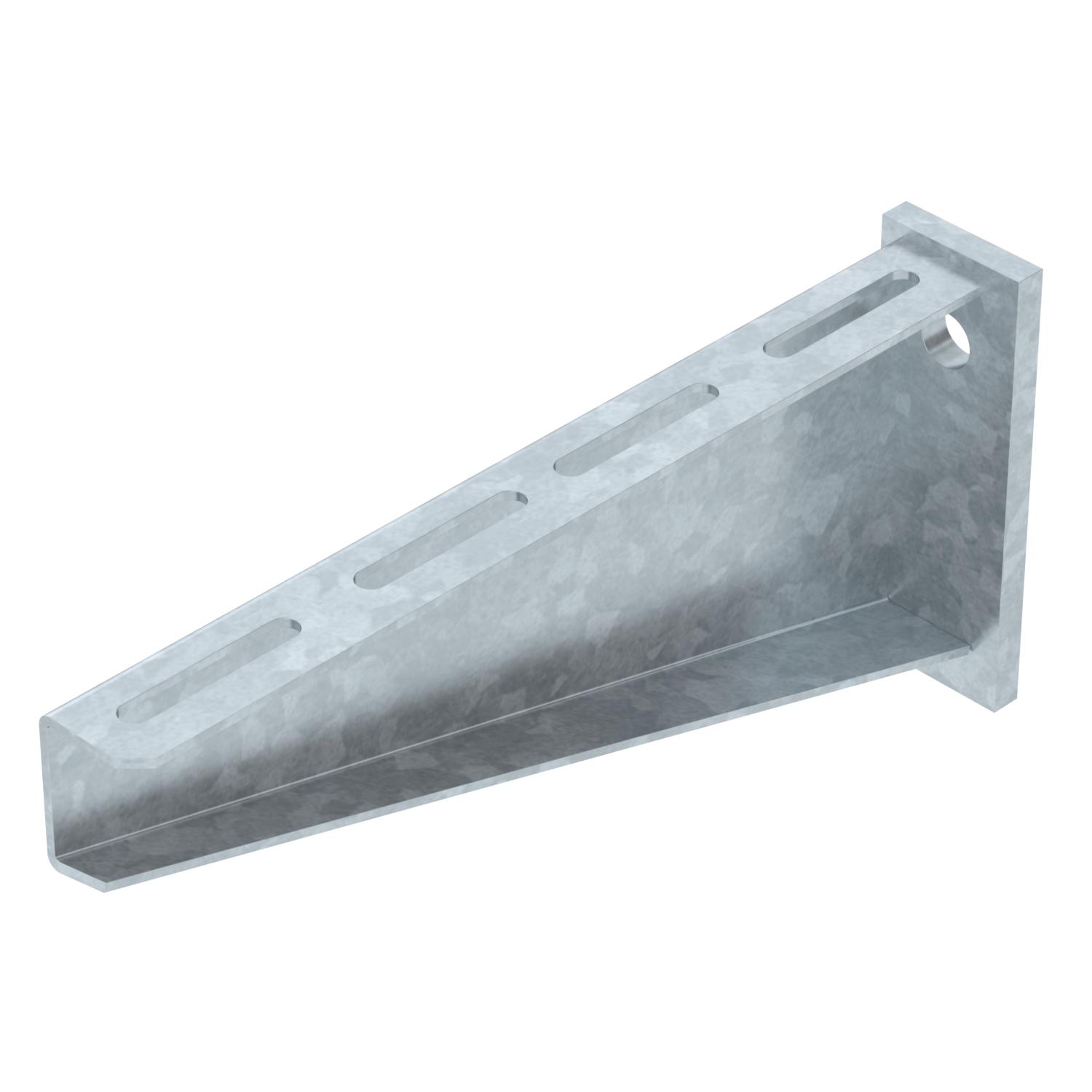

Heavy-duty wall bracket with welded head plate.
- Technical data
-
Technical data
Angle range, max. 90 mm Angle range, min. 90 mm Dimension B310mm F in kN 8 kN Hole diameter 17,5 mm Maintain electrical functions no Material Steel Rustproof steel, pickled no Surface Hot-dip galvanised Version for Wall and support bracket Dimensions

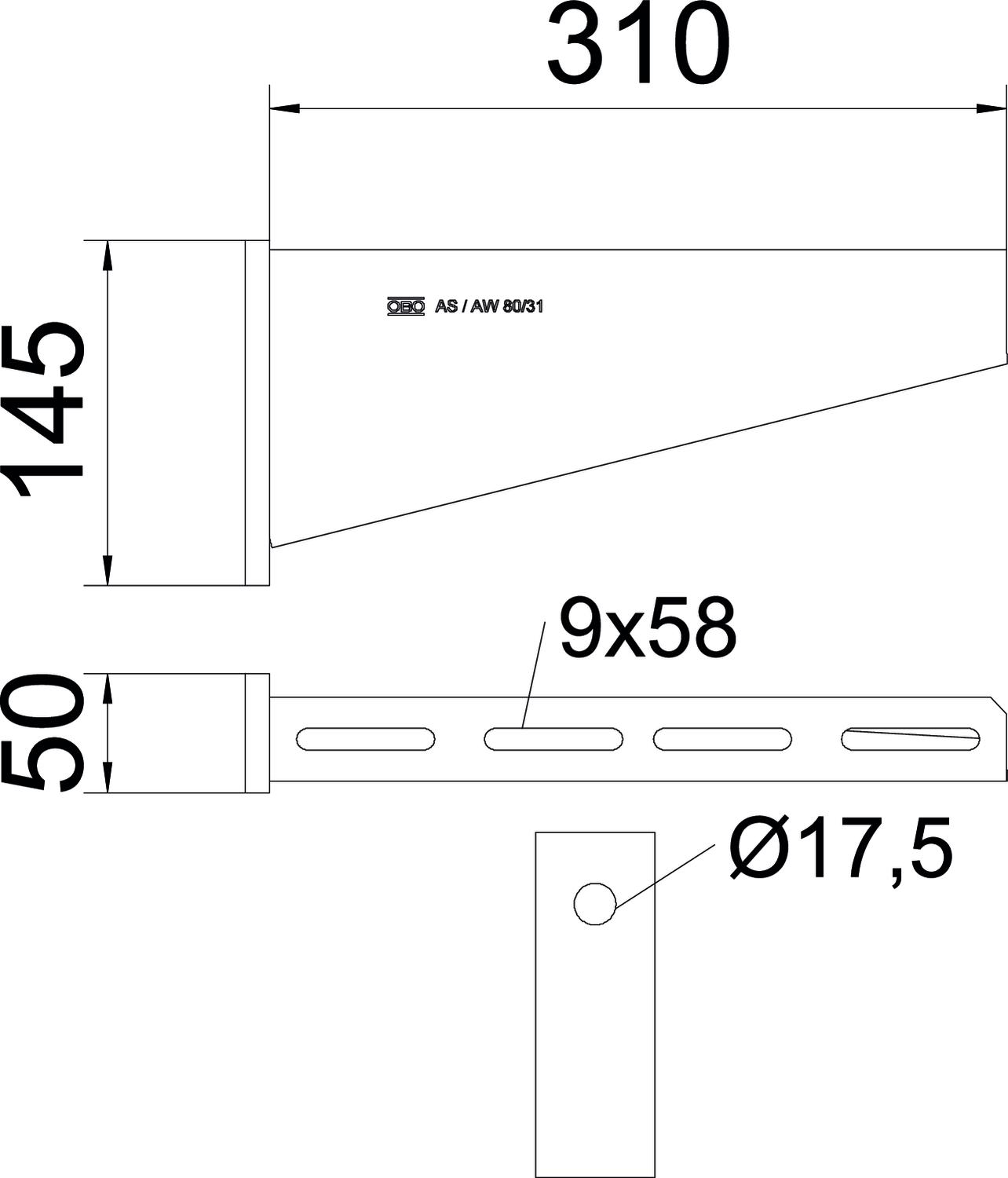

Dimension A 50 mm Dimension B 310 mm Dimension H 145 mm Dimension L 310 mm Height 145 mm Length 50 mm Width 310 mm Technical data

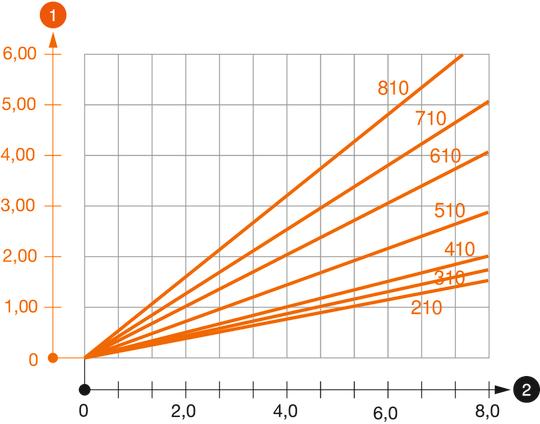

Load diagram, bracket, type AW 80
- Bending of the bracket tip at permitted bracket load
- Permitted bracket load in kN without man load
- Load curve with bracket lengths in mm
- All types
