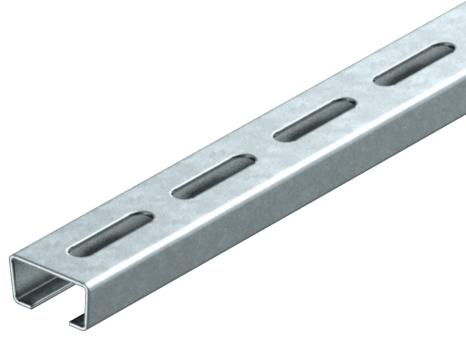

AML3518锚栓导轨,槽宽16.5 mm,FT,带孔

项目编号 1119656 | EAN码 4012195047599

1119656 / AML3518P2000FT
2000 mm
35 mm
18 mm
1.5 mm
热浸镀锌
产品描述

产品描述

用于铺设电缆的中型 C 型导轨,与带有锤头脚的 U 型夹连接。 也可用作电缆支撑系统的悬挂结构。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Slot width 16.5 mm for C profile
  • Clamp clip for C profile rail, slot width 16–17 mm
  • 螺栓
  • 气压
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

技术参数

CO₂ Fußabdruck (GWP) Cradle-to-Gate 7,542 kg CO₂e / 1 Meter

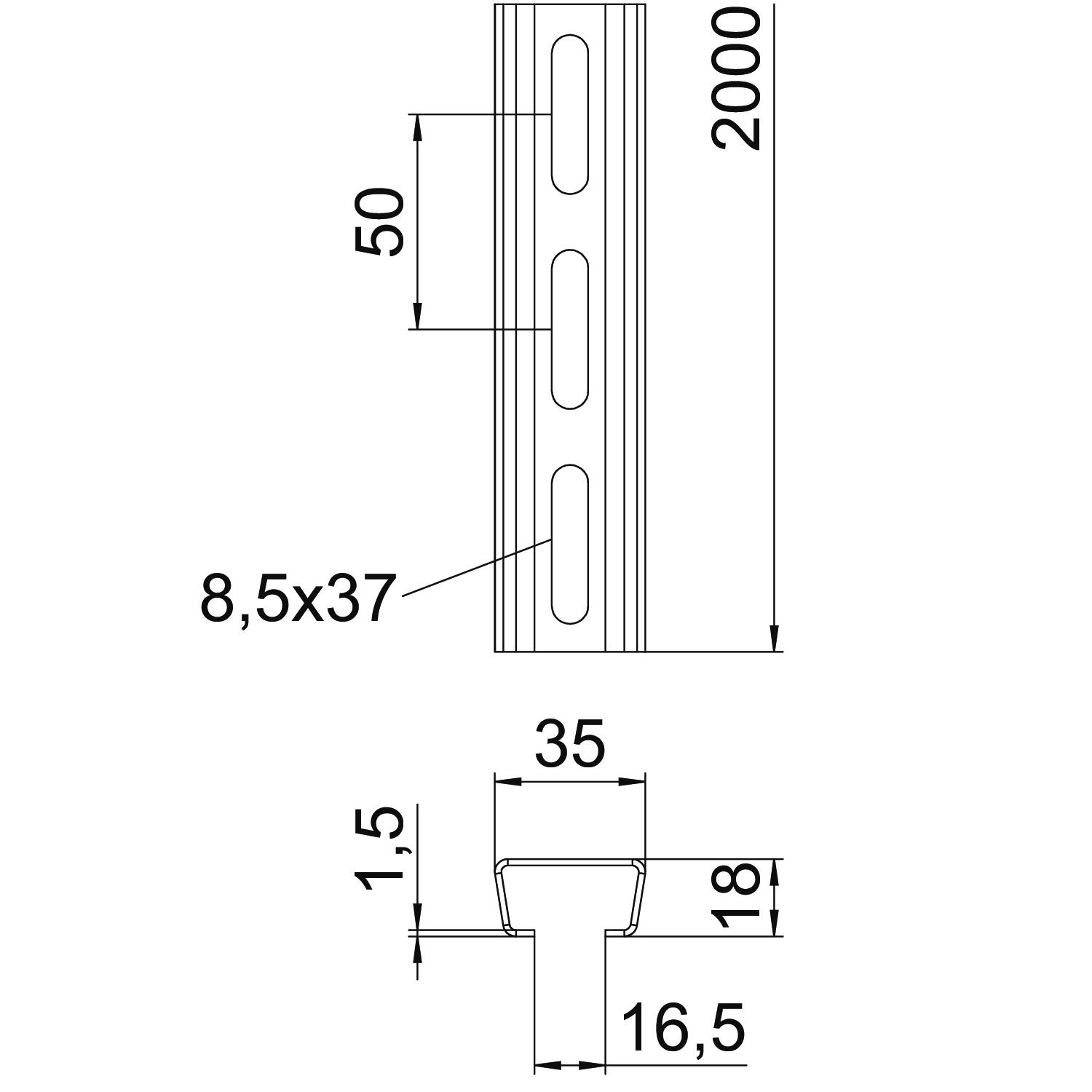

中间孔距 50 mm
功能维护
宽度 35 mm
尺寸 2000x35x18
尺寸 L 2000 mm
带穿孔
带轮齿
开孔形式 背部穿孔
易碎的
材料
材料厚度 1,5 mm
20 m
统计值A 1,01 cm²
统计值ly 0,44 cm
统计值lz 1,84 cm
统计值Wy 0,42 cm²
统计值Wz 1,05 cm²
表面 热浸镀锌
规格 单面型材
轮廓形状 C 形型材
长度 2000 mm
间隙 16,5 mm
高度 18 mm
所有型号

所有型号

型号 长度 宽度 高度 材料厚度 材料 表面 产品编码 数量
AML3518P2000FT 2000 mm 35 mm 18 mm 1.5 mm 热浸镀锌 1119656
2 m
附件

安装附件

产品 型号 产品编码 数量

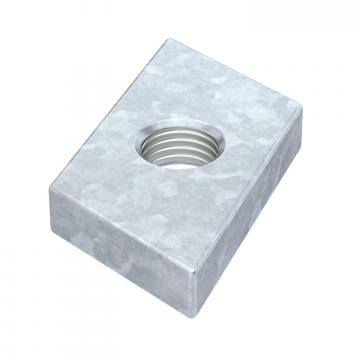

滑动螺母 ZL 滑动螺母 ZL ACMSN M8 ZL 1147060
100 个

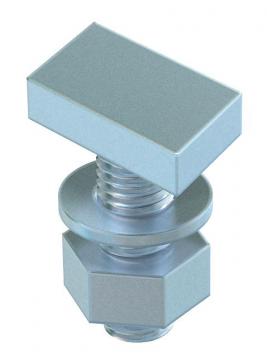

T型螺钉 ZL T型螺钉 ZL ACMHB M8x30 ZL 1148060
50 个

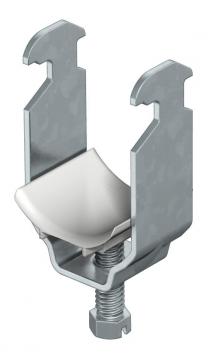

夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056 12 FT 1160125
100 个

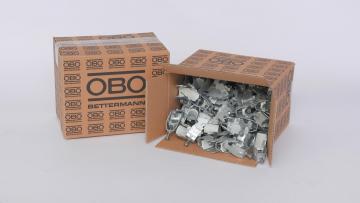

夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056 22 FT 1160222
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056 28 FT 1160281
100 个
