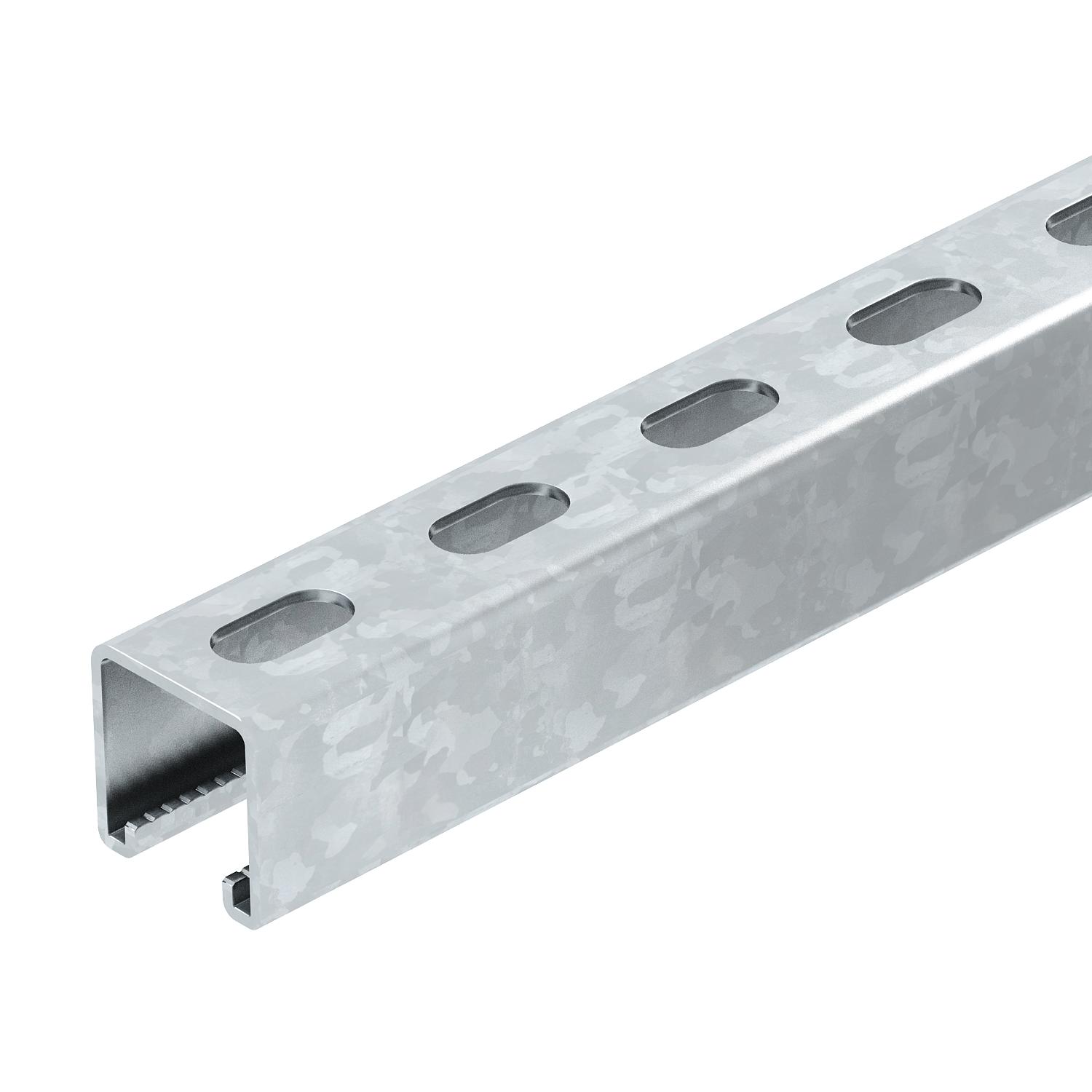

安装导轨MS4141,开口宽度22 mm,FS,带孔

项目编号 1122908 | EAN码 4012195697503

41 mm
41 mm
2.5 mm
带钢镀锌
产品描述

产品描述

重型C型槽,用于单独安装支撑结构,例如用于电缆桥架或作为控制柜的支架。 也可用于与 U 型夹连接的电缆敷设。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Clamp clip for C profile rail, slot width 18–22 mm
  • Slot width 22 mm
  • Function maintenance class E30
  • Function maintenance class E90

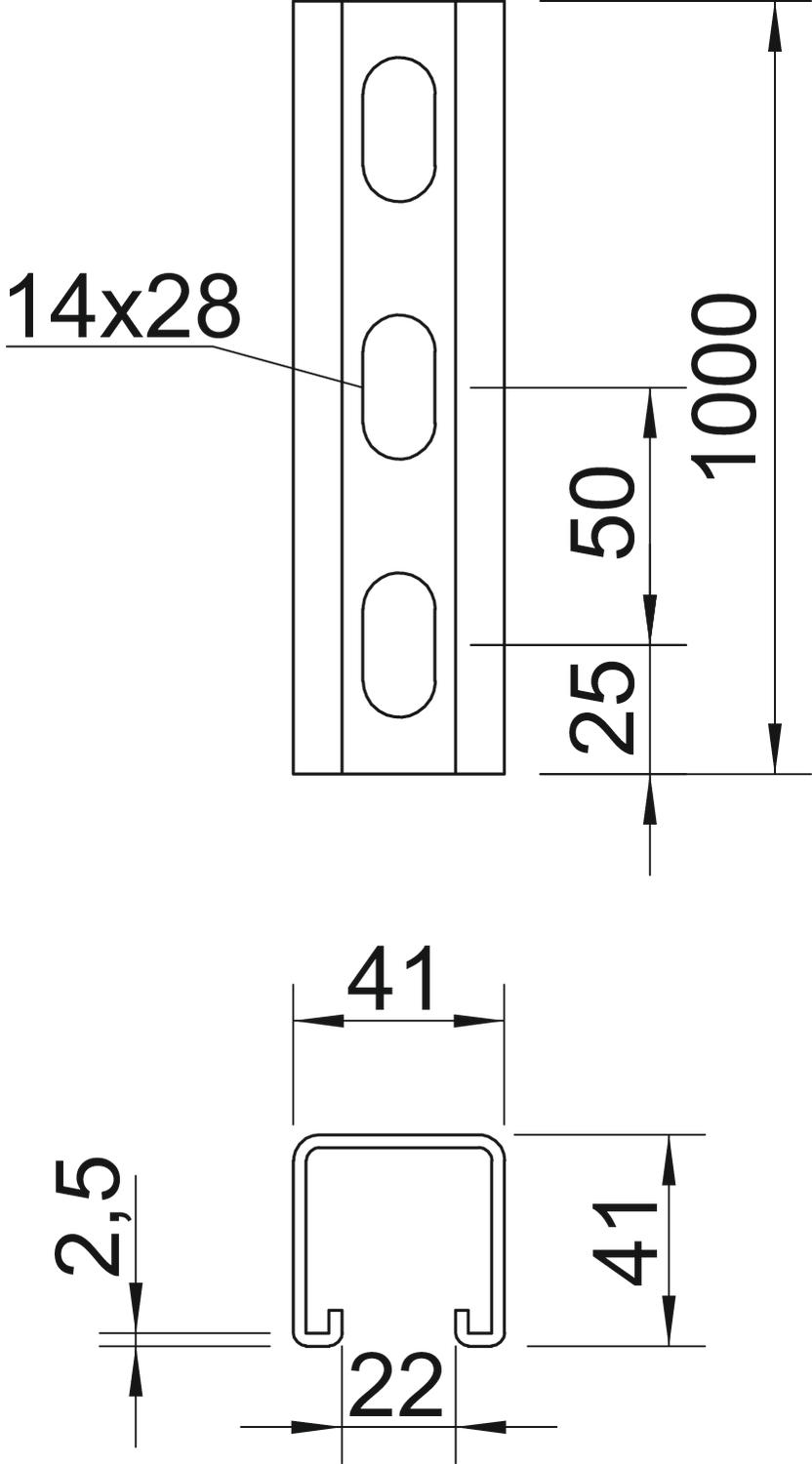

技术资料

技术参数

CO₂ Fußabdruck (GWP) Cradle-to-Gate 2,742 kg CO₂e / 1 Meter
中间孔距 50 mm
功能维护
宽度 41 mm
尺寸 1000x41x41
尺寸 L 1000 mm
带穿孔
带轮齿
开孔尺寸 14x28 mm
开孔形式 背部穿孔
易碎的
材料
材料厚度 2,5 mm
统计值A 2,97 cm²
统计值ly 6,05 cm
统计值lz 9,01 cm
统计值Wy 2,91 cm²
统计值Wz 4,4 cm²
表面 带钢镀锌
规格 单面型材
轮廓形状 C 形型材
长度 1000 mm
间隙 22 mm
高度 41 mm
所有型号

所有型号

型号 长度 宽度 高度 材料厚度 表面 产品编码 数量
MS4141P1000FS 1000 mm 41 mm 41 mm 2.5 mm 带钢镀锌 1122908
1 m
MS4141P3000FS 3000 mm 41 mm 41 mm 2.5 mm 带钢镀锌 1122910
3 m
MS4141P6000FS 6000 mm 41 mm 41 mm 2.5 mm 带钢镀锌 1122912
6 m
附件

系统附件

产品 型号 产品编码 数量
滑动螺母 ZL 滑动螺母 ZL MS41SN M10 ZL 1147214
50 个
T型螺钉 ZL T型螺钉 ZL MS41HB M10x30 ZL 1148322
50 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 12 FT 1175122
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 22 FT 1175211
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 28 FT 1175289
100 个
