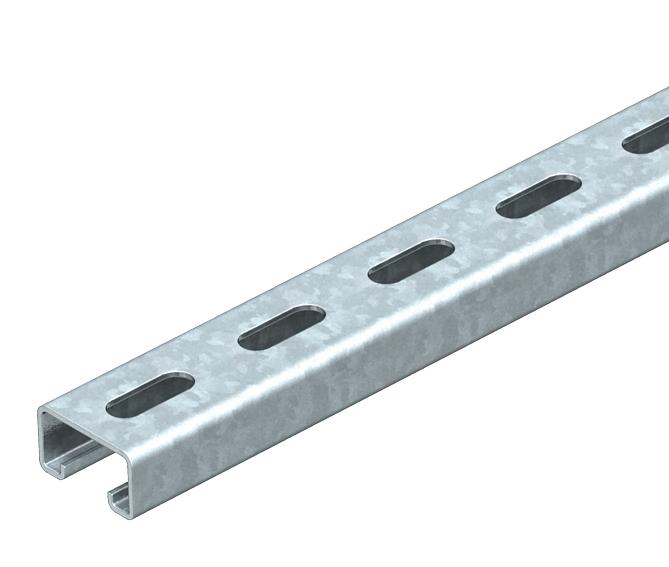

安装轨道 MS4121, 开口宽度 22 mm, FS, 带孔

项目编号 1122918 | EAN码 4012195686262

41 mm
21 mm
2 mm
带钢镀锌
产品描述

产品描述

重型C型槽,用于单独安装支撑结构,例如用于电缆桥架或作为控制柜的支架。 也可用于与 U 型夹连接的电缆敷设。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Slot width 22 mm
  • Clamp clip for C profile rail, slot width 18–22 mm
  • Function maintenance class E30
  • Function maintenance class E90
技术资料

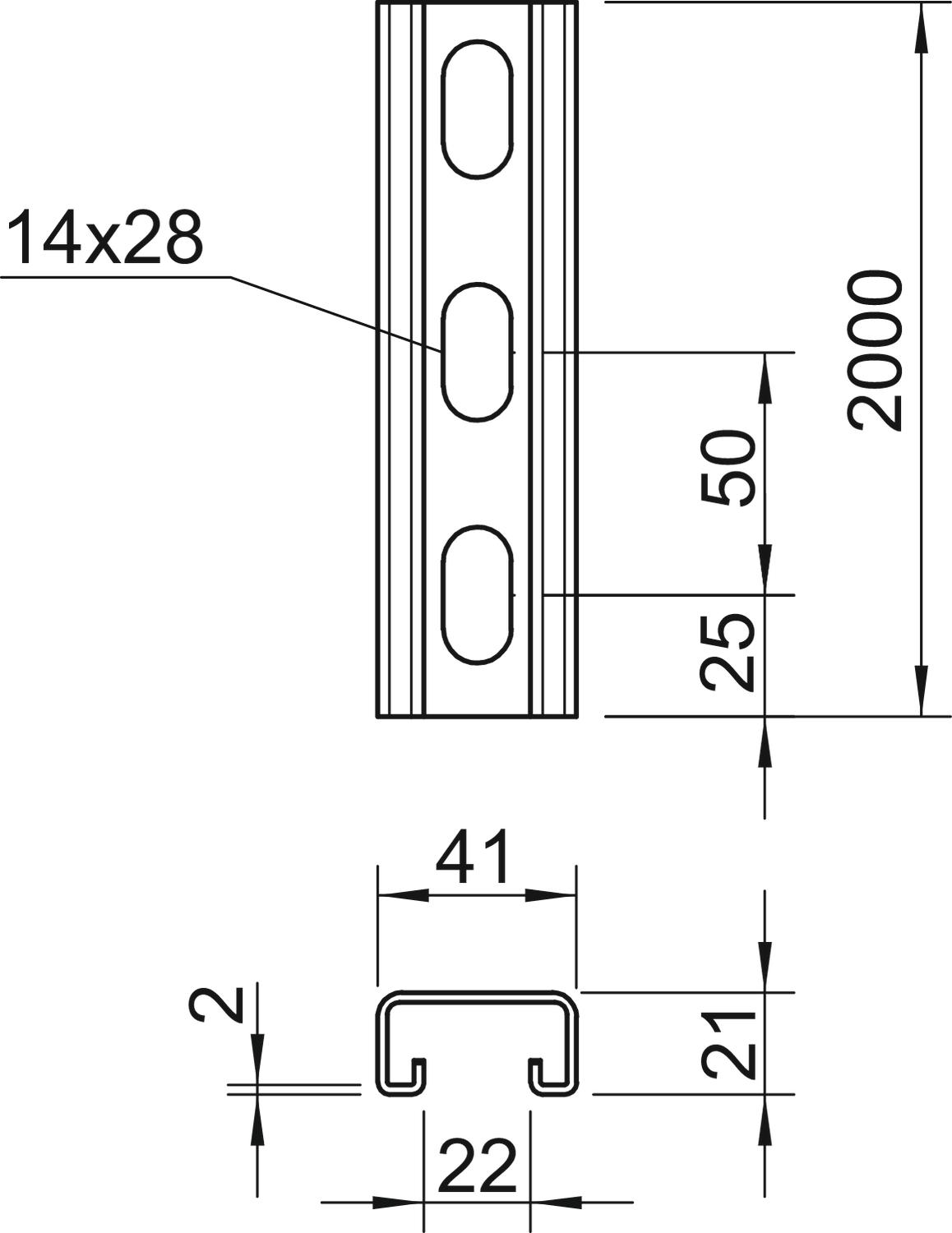

技术参数

中间孔距 50 mm
功能维护
宽度 41 mm
尺寸 2000x41x21
尺寸 L 2000 mm
带穿孔
带轮齿
开孔尺寸 14x28 mm
开孔形式 背部穿孔
易碎的
材料
材料厚度 2 mm
统计值A 1,65 cm²
统计值ly 0,95 cm
统计值lz 4,51 cm
统计值Wy 0,89 cm²
统计值Wz 2,2 cm²
表面 带钢镀锌
规格 单面型材
轮廓形状 C 形型材
长度 2000 mm
间隙 22 mm
高度 21 mm
所有型号

所有型号

型号 长度 宽度 高度 材料厚度 表面 产品编码 数量
MS4121P2000FS 2000 mm 41 mm 21 mm 2 mm 带钢镀锌 1122918
2 m
MS4121P3000FS 3000 mm 41 mm 21 mm 2 mm 带钢镀锌 1122920
3 m
MS4121P6000FS 6000 mm 41 mm 21 mm 2 mm 带钢镀锌 1122922
6 m
附件

系统附件

产品 型号 产品编码 数量
滑动螺母 ZL 滑动螺母 ZL MS41SN M10 ZL 1147214
50 个
T型螺钉 ZL T型螺钉 ZL MS41HB M10x30 ZL 1148322
50 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 12 FT 1175122
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 22 FT 1175211
100 个
夹子,单,塑料衬垫,FT 夹子,单,塑料衬垫,FT 2056U 28 FT 1175289
100 个
