AS 15托臂

项目编号 6421326 | EAN码 4012196207732

41 mm
1.5 kN
产品描述

产品描述

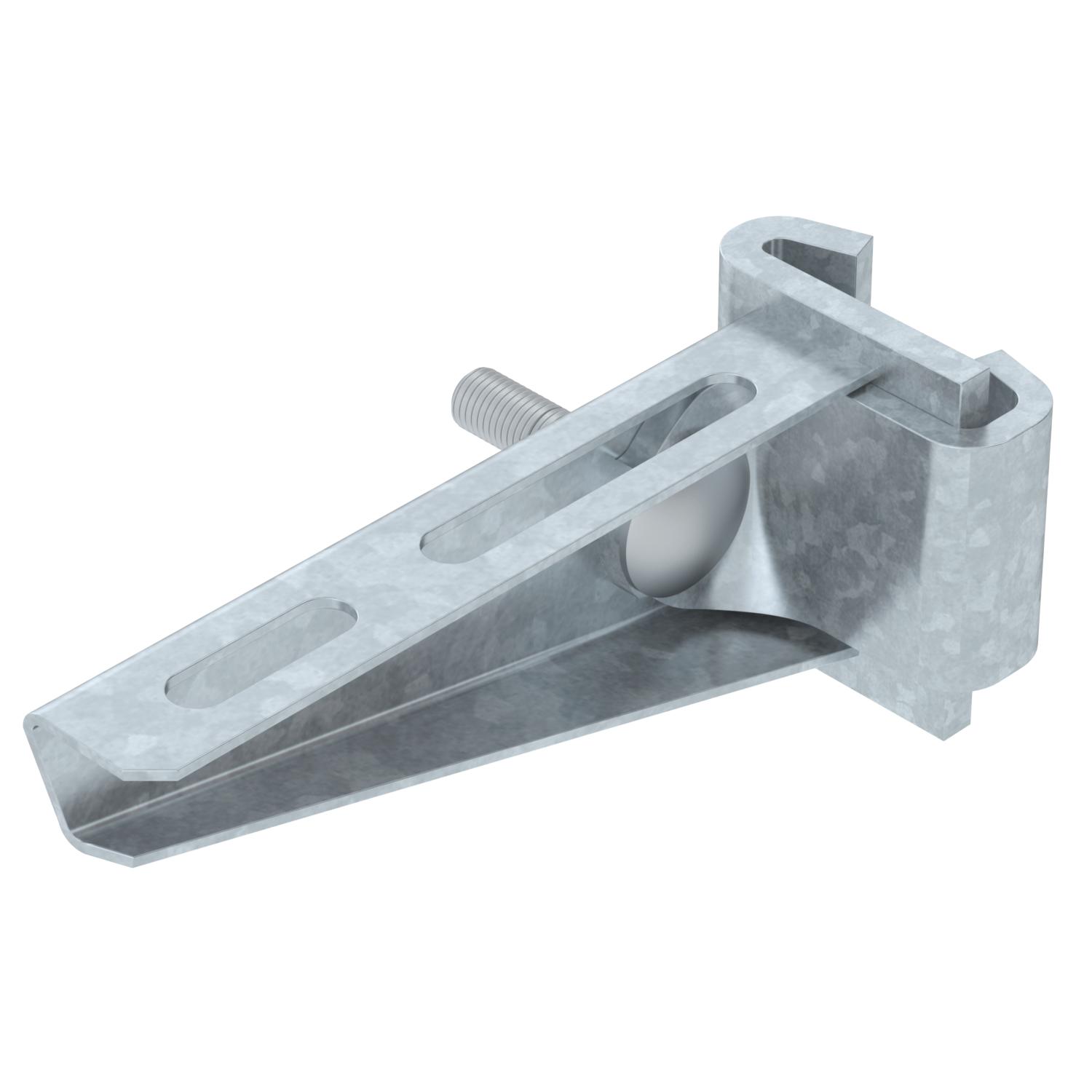

轻型托臂，用于IS 8支架上进行可调紧固。
  • 电气、电子、信息技术注册协会，德国
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • I support
技术资料

技术参数

F (kN) 1,5 kN
不锈钢，已酸洗 否
功能维护 否
宽度 110 mm

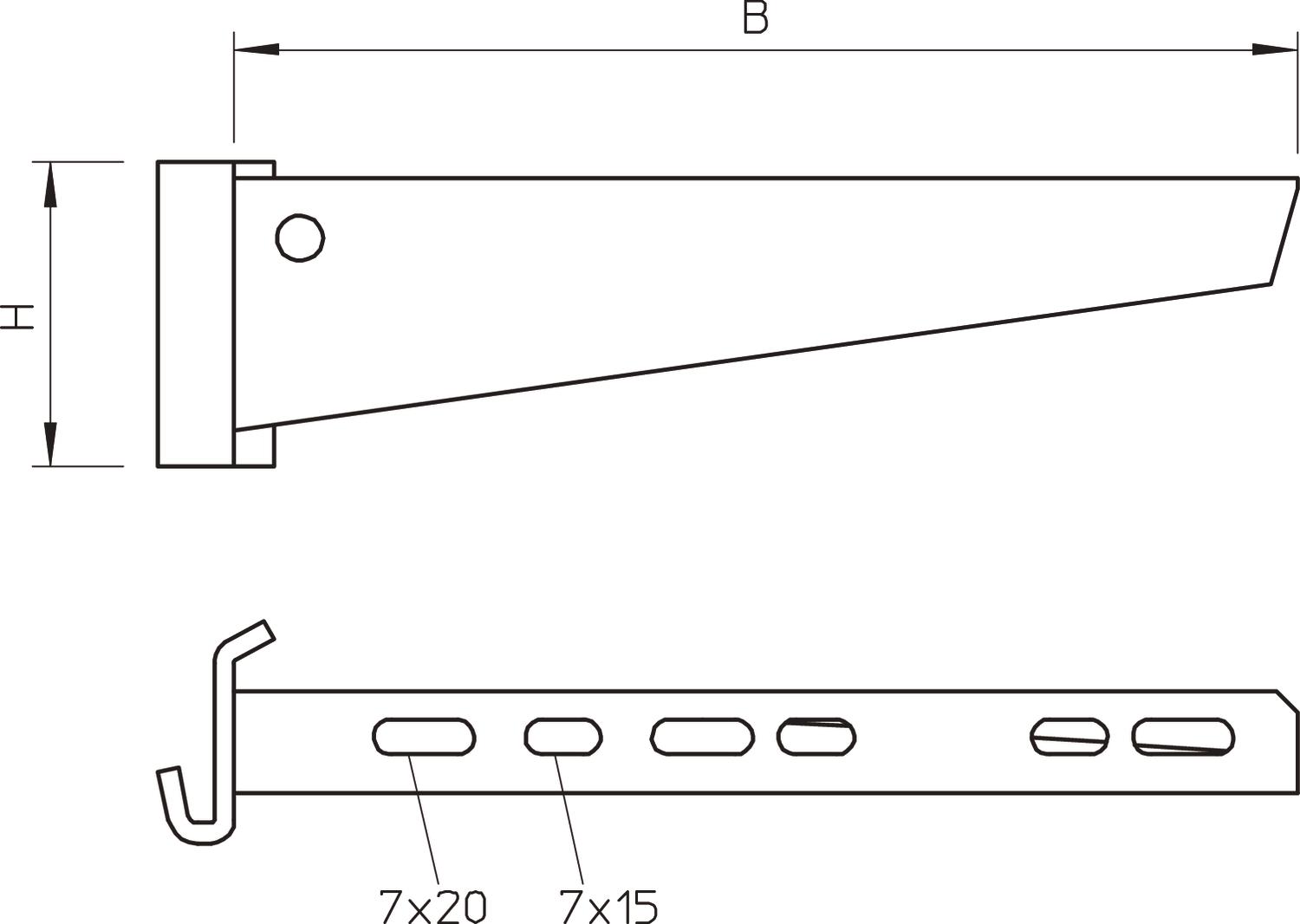

尺寸 B110mm
尺寸 A 41 mm
尺寸 B 110 mm
尺寸 L 110 mm
尺寸H 50 mm
材料 钢
环保署文章 是
表面 热浸镀锌
规格 立柱悬臂
长度 41 mm
颜色 zinc
高度 50 mm

技术资料

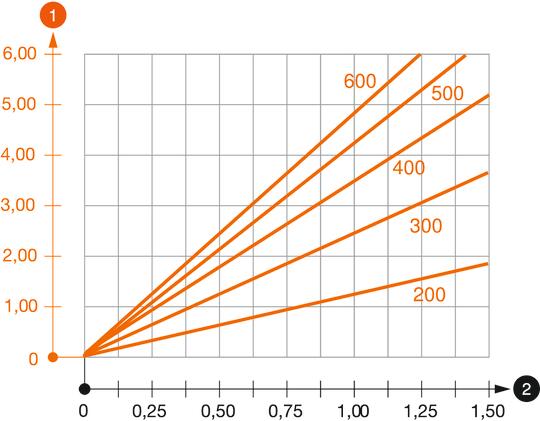

AS 55型托臂负载图

AS 55型托臂负载图
  • 在允许的托臂负载情况下弯折托臂尖端 在允许的托臂负载情况下弯折托臂尖端
  • 允许托臂负载，单位：kN，无人力负载 允许托臂负载，单位：kN，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 以 mm 为单位的臂长的载荷曲线 以 mm 为单位的臂长的载荷曲线
所有型号

所有型号

型号 长度 宽度 F (kN) 产品编码 数量
AS 15 11 FT 41 mm 110 mm 1.5 kN 6421326
1 个
AS 15 16 FT 41 mm 160 mm 1.5 kN 6421334
1 个
AS 15 21 FT 41 mm 210 mm 1.5 kN 6421350
1 个
AS 15 31 FT 41 mm 310 mm 1.5 kN 6421385
1 个
AS 15 41 FT 41 mm 410 mm 1.5 kN 6421423
1 个
AS 15 51 FT 41 mm 510 mm 1.5 kN 6421466
1 个
AS 15 61 FT 41 mm 610 mm 1.5 kN 6421490
1 个
附件

安装附件

产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓 带组合螺母F的大圆头螺栓 FRSB 6x12 F 6406122
100 个
