AW 80托臂
项目编号 6417752 | EAN码 4012196203475
- 产品描述
-
产品描述

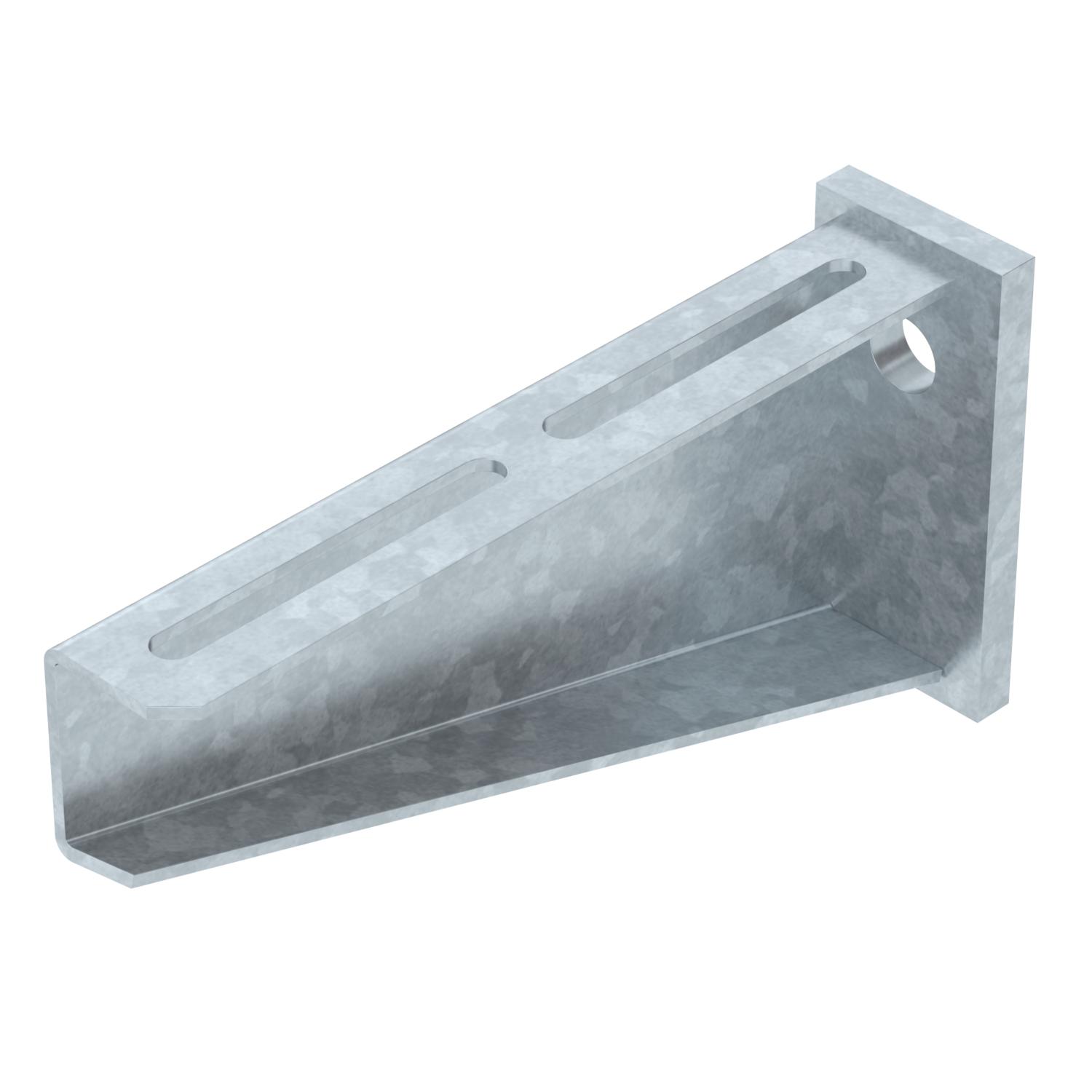

重型墙面托臂，带焊接顶板。
-
- 技术资料
-
技术参数

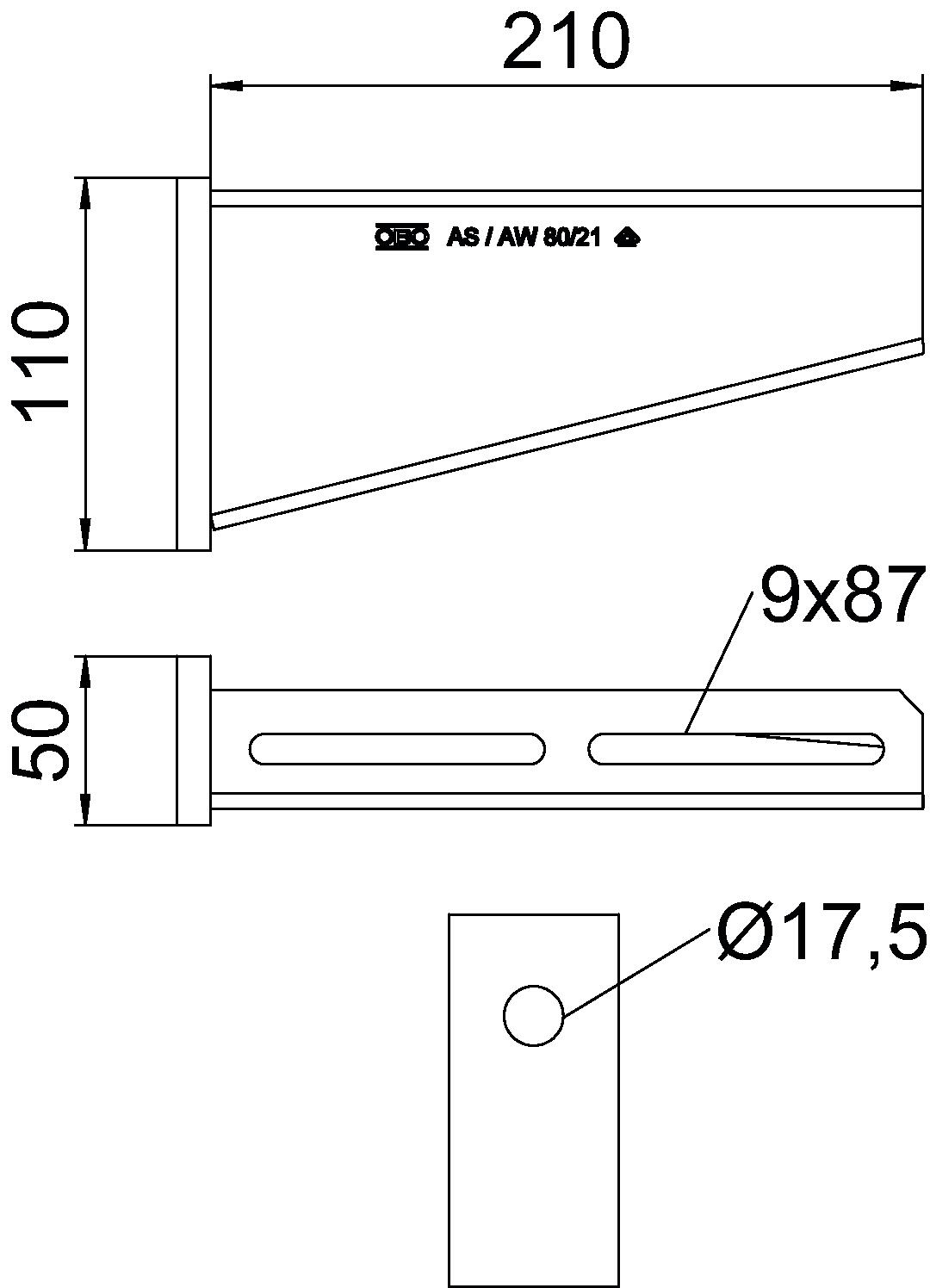

F (kN) 8 kN 不锈钢，已酸洗 否 功能维护 否 孔径 17,5 mm 宽度 210 mm 尺寸 B210mm 尺寸 A 50 mm 尺寸 B 210 mm 尺寸 L 210 mm 尺寸H 110 mm 最大角度范围 90 mm 最小角度范围 90 mm 材料 钢 表面 热浸镀锌 规格 墙壁和立柱悬臂 长度 50 mm 颜色 zinc 高度 110 mm 技术资料
AW 80型托臂负载图
-
在允许的托臂负载情况下弯折托臂尖端
-
允许托臂负载，单位：kN，无人力负载
-
以 mm 为单位的臂长的载荷曲线
-
- 所有型号
-
安装附件
产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓
FRSB 6x12 F 6406122 100 个 - 下载
-
