AW 80托臂

项目编号 6417795 | EAN码 4012196203598

8 kN
产品描述
产品描述

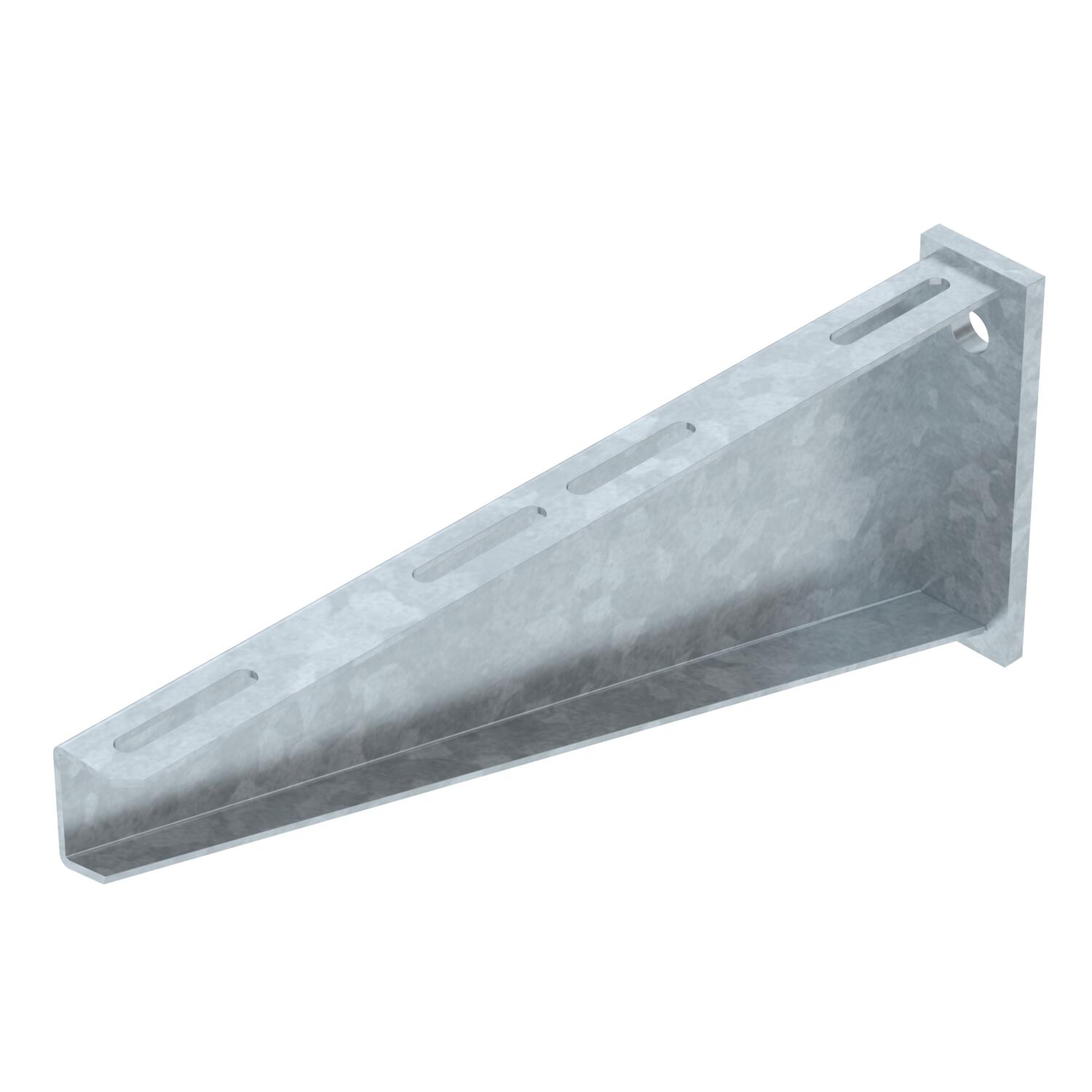

重型墙面托臂,带焊接顶板。
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Wall and support brackets

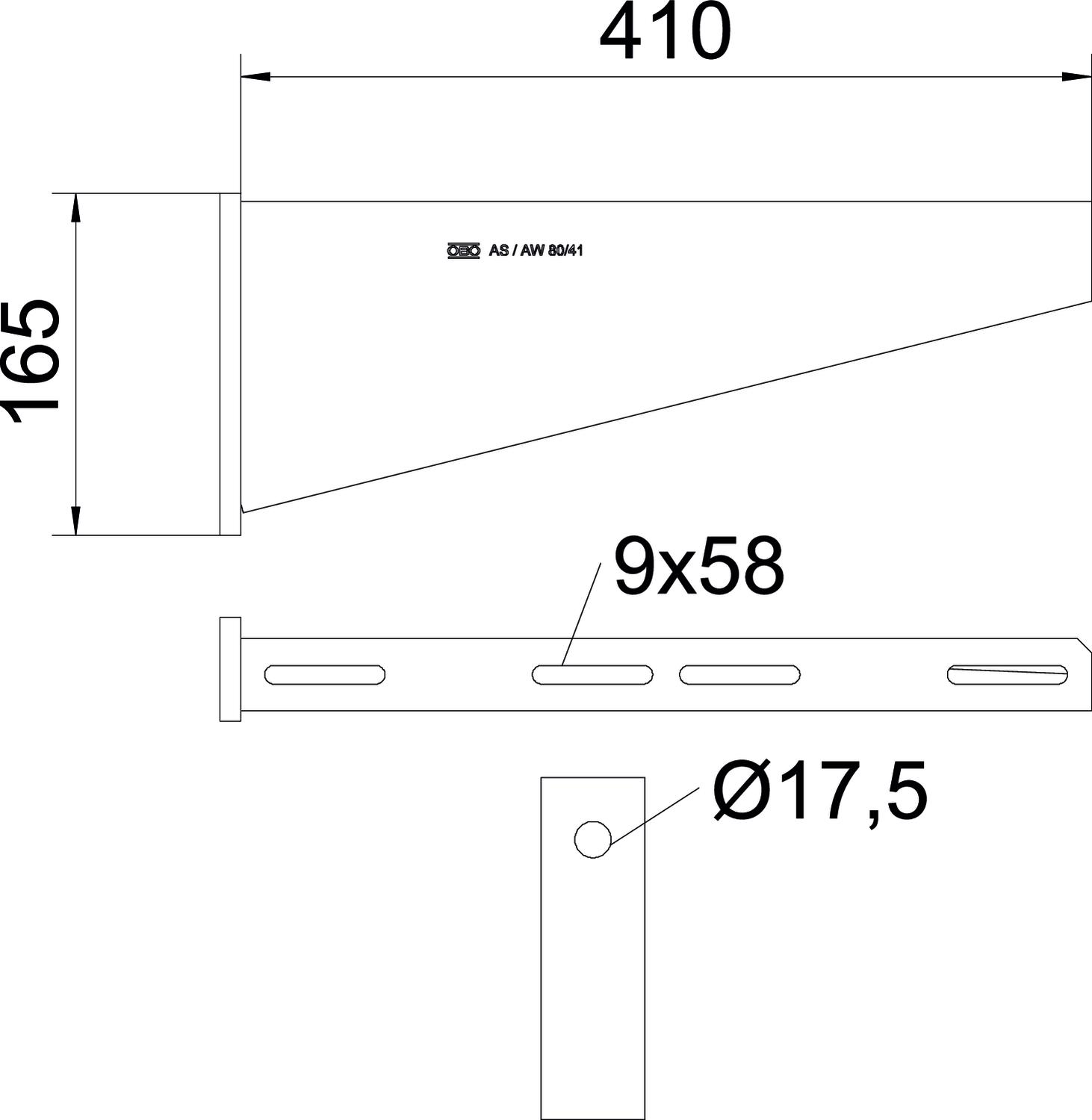

技术资料

技术参数

F (kN) 8 kN
不锈钢,已酸洗
功能维护
孔径 17,5 mm
宽度 410 mm
尺寸 B410mm
尺寸 A 50 mm
尺寸 B 410 mm
尺寸 L 410 mm
尺寸H 165 mm
最大角度范围 90 mm
最小角度范围 90 mm
材料
表面 热浸镀锌
规格 墙壁和立柱悬臂
长度 50 mm
颜色
高度 165 mm

技术资料

AW 80型托臂负载图

AW 80型托臂负载图
  • 在允许的托臂负载情况下弯折托臂尖端 在允许的托臂负载情况下弯折托臂尖端
  • 允许托臂负载,单位:kN,无人力负载 允许托臂负载,单位:kN,无人力负载
  • 以 mm 为单位的臂长的载荷曲线 以 mm 为单位的臂长的载荷曲线
所有型号

所有型号

型号 宽度 F (kN) 产品编码 数量
AW 80 21 FT 210 mm 8 kN 6417752
1 个
AW 80 31 FT 310 mm 8 kN 6417779
1 个
AW 80 41 FT 410 mm 8 kN 6417795
1 个
AW 80 51 FT 510 mm 8 kN 6417817
1 个
AW 80 61 FT 610 mm 8 kN 6417833
1 个
AW 80 71 FT 710 mm 8 kN 6417868
1 个
AW 80 81 FT 810 mm 8 kN 6417884
1 个
附件

安装附件

产品 型号 产品编码 数量
带组合螺母F的大圆头螺栓 带组合螺母F的大圆头螺栓 FRSB 6x12 F 6406122
100 个
