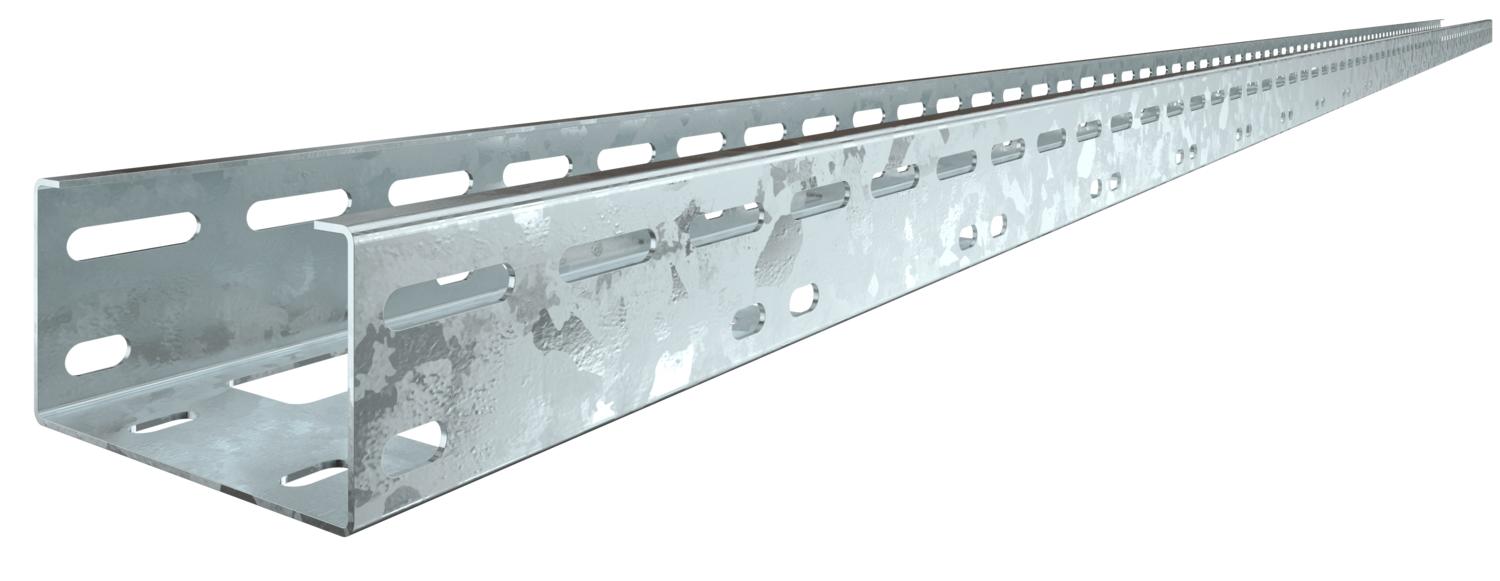

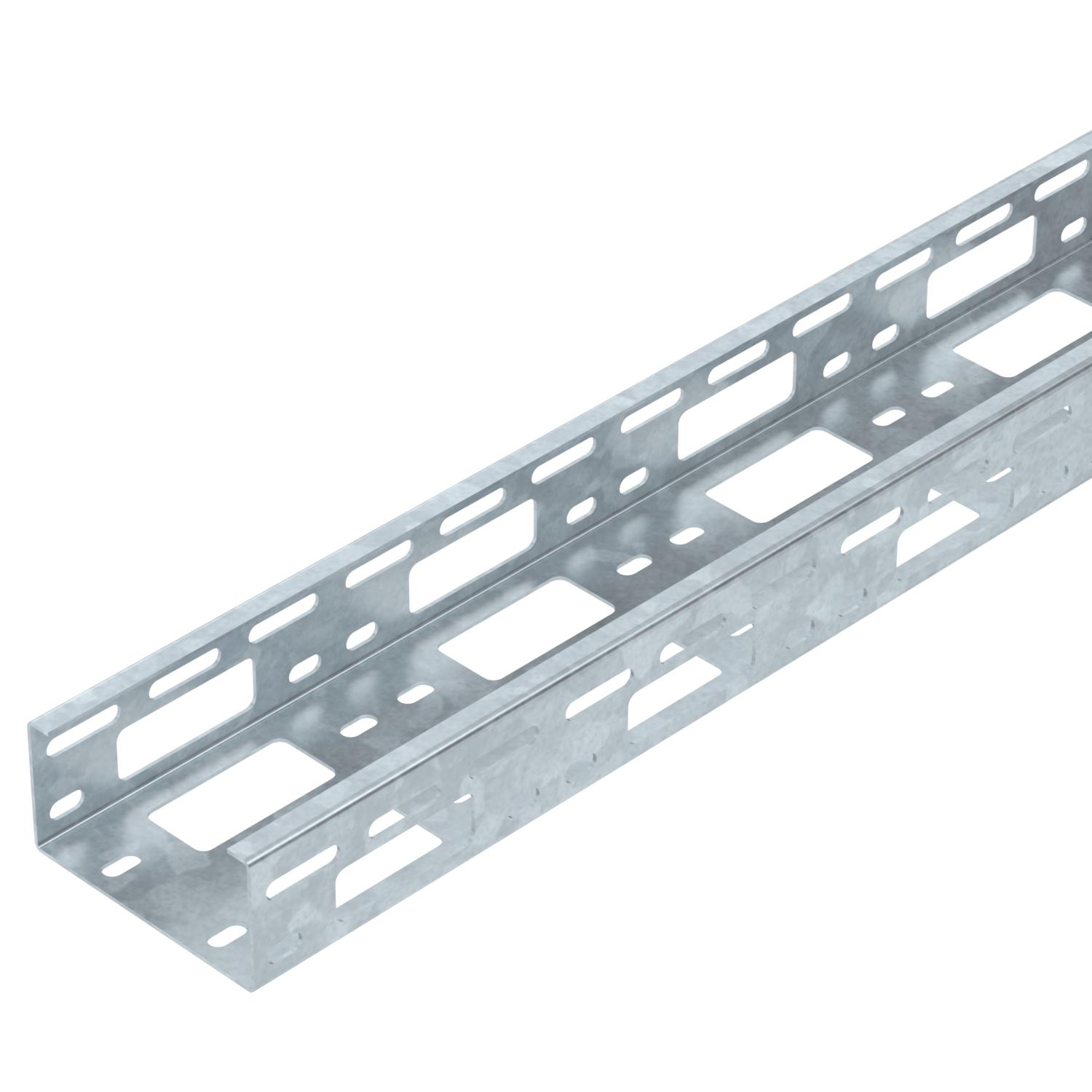

AZ-槽道 100 FT
项目编号 6075258 | EAN码 4012196069194
- 产品描述
-
产品描述侧高为50 mm的AZ小线槽。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数

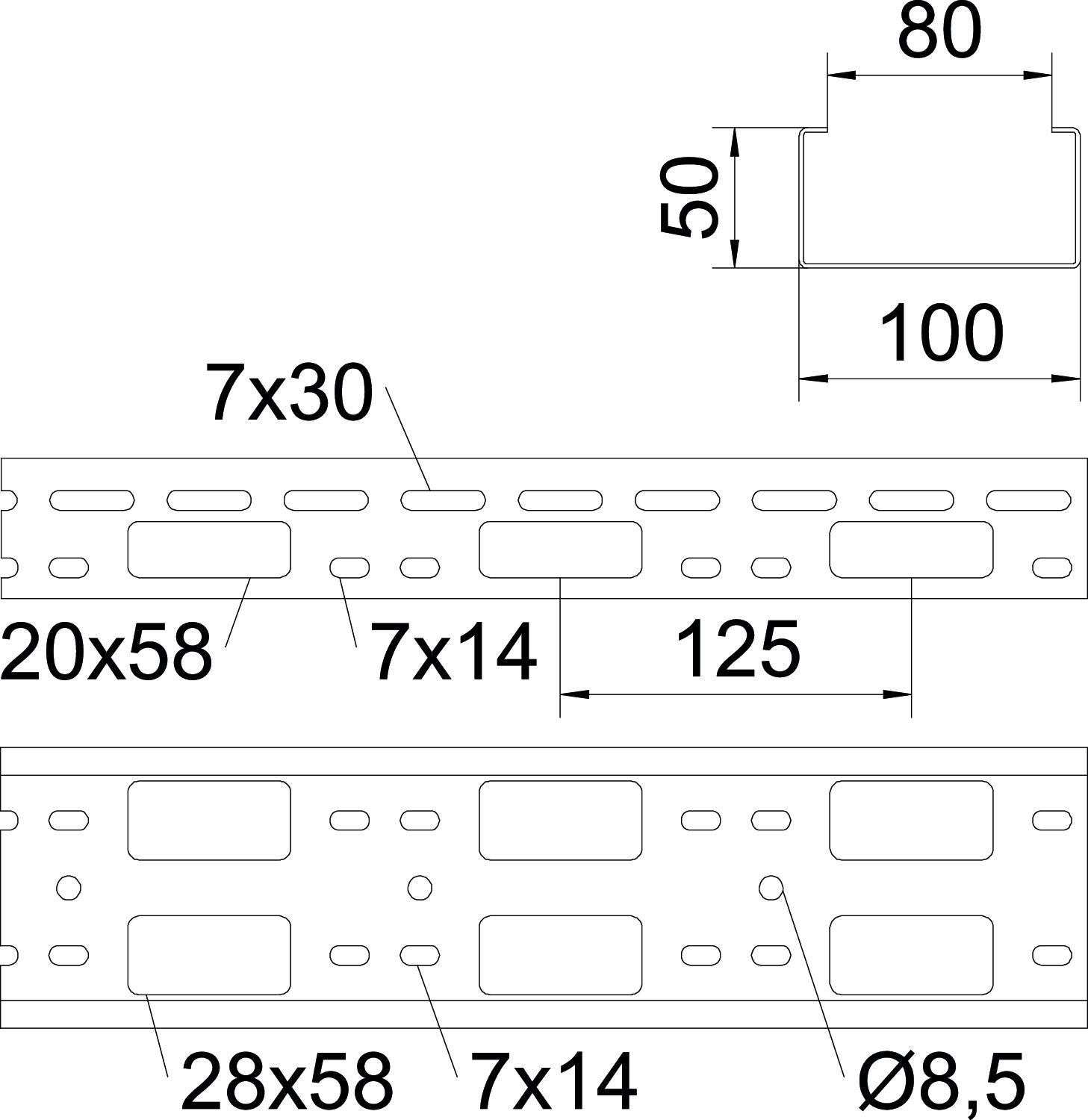

CO₂ 足迹 (GWP) 从摇篮到大门 5,309 kg CO₂e / 1 米 NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 50 cm² 可用截面 5000 mm² 地面安装孔 是 宽度 100 mm 尺寸 50x100x3000 尺寸 100 x 50 x 1,5 支撑距离1.5 m 1,5 kN/m 支撑间距 1.0m 1,7 kN/m 支撑间距2.0 m 1 kN/m 支撑间距2.0 m 0,8 kN/m 支撑间距3.0 m 0,25 kN/m 材料 钢 板厚 1,5 mm 表面 热浸镀锌 连接件型号 不带连接件 长度 3000 mm 长跨距规格 否 颜色 锌 高度 50 mm 技术资料
AZ支架负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线和转角连接件，50，FT
VF AZK FT 6066550 25 个
915 PE电缆保护环
KSR-915 PE 6066704 25 个
线缆保护环 910 PE
KSR-910 PE 6066712 25 个
带旋转扣盖板
AZDMD 100 DD 6080235 3 m 安装附件
产品 型号 产品编码 数量

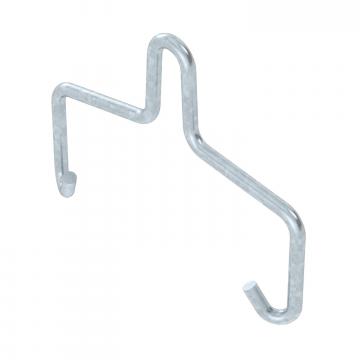

悬挂支架 100 FT
