BNC接口同轴电涌保护器：公/母
项目编号 5093252 | EAN码 4012195391036
- 产品描述
-
产品描述同轴数据线电涌保护器
• 基本保护
• 高冲击电流承受能力：2 x 2.5 kA（10/350 µs）
• 安装简单（转接插头），m代表公头/w代表母头
• 多种插头组合
• 带BNC连接器
• 最佳的传输特性

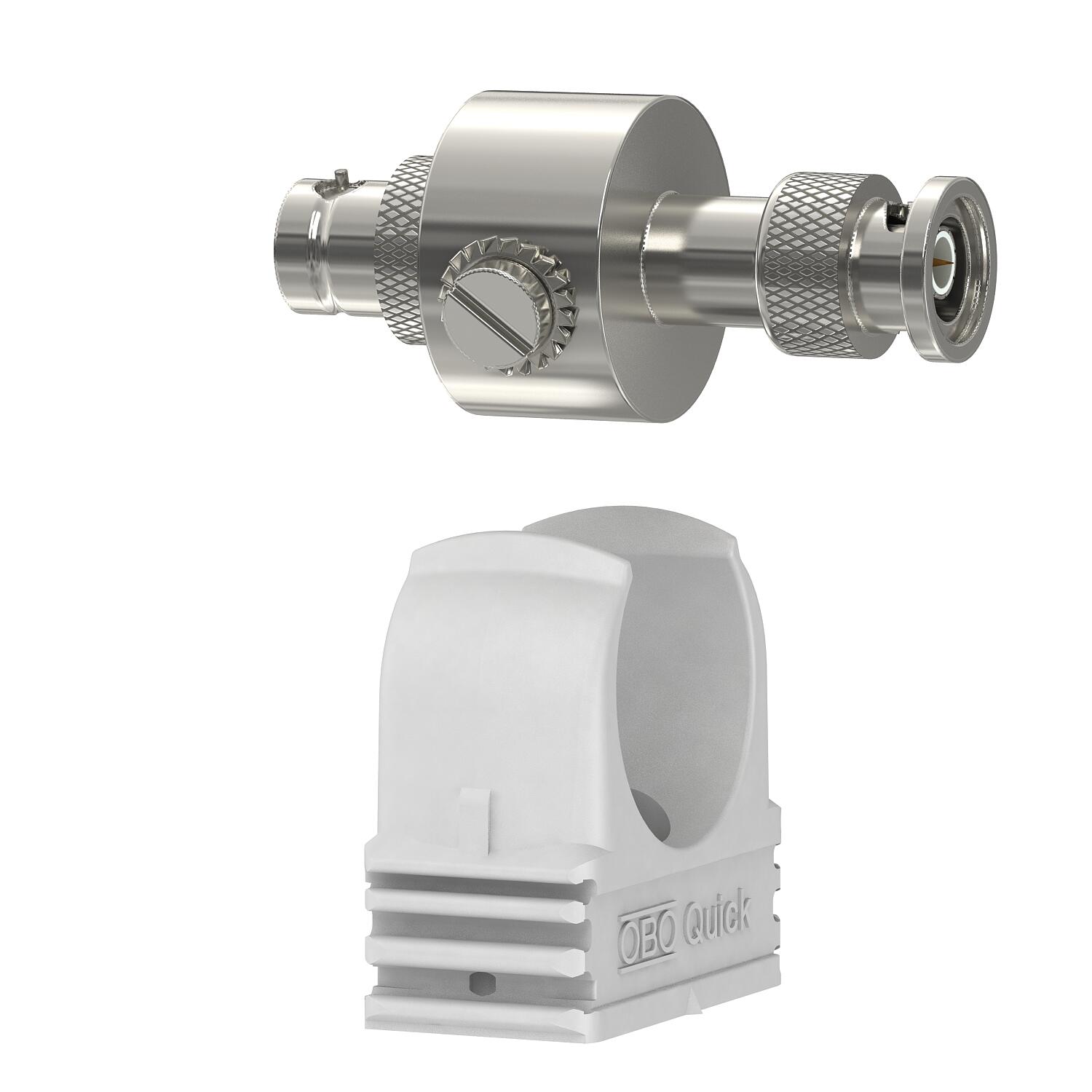

• 包括 OBO 快速夹 M25，便于安装
-
- 技术资料
-
技术参数
Kategorie Typ 1+2 / D1+C2 LPZ 0→2 SPD 依据 IEC 61643-21 Class I+II / D1+C2 保护水平 <800 V 保护等级 IP40 信号装置 无 冲击耐受能力 线-地 C2: 10 kV / 5 kA (8/20µs) 冲击耐受能力 线-线 C2: 10 kV / 5 kA (8/20µs) 回波损耗 ≥14 dB 容量（线-地） <20 pF 容量（线-线） <40 pF 尺寸 130V 屏蔽 直接 屏蔽连接 是 总体放电电流 (10/350) D1: 5 kA 总体放电电流 (8/20) 10 kA 截止频率 2200 MHz 插入损耗 (Insertion loss) ≤0,95 dB 插拔系统 BNC 最大持续工作电压 DC 185 V 最大持续工作电压AC 130 V 最大温度范围 80 °C 最小温度范围 -40 °C 波阻 50 Ω 测试标准 IEC 61643-21 电压保护水平 线 - 地 <800 V 电压保护水平 线 - 线 <800 V 电极数量 1 绝缘电阻 >1 GΩ 脉冲电流 2,5 kA 过压保护装置的线路类型 数据线 COAX 遥信触点 否 防爆测试版 否 防雷器监控 否 额定负载电流 AC 7 A 额定负载电流 DC 10 A - 所有型号
