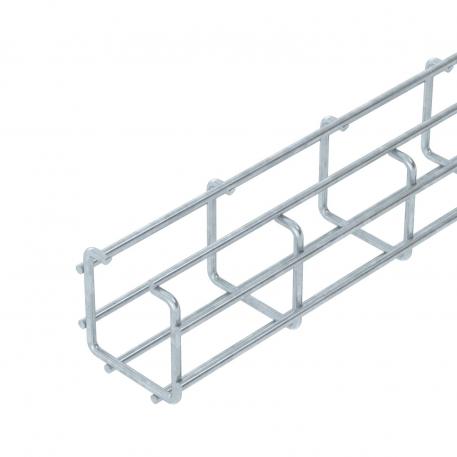

C型网格式桥架，CGR 50 FT

项目编号 6017428 | EAN码 4012196013937

3000 mm
50 mm
4.5 mm
否
产品描述
产品描述

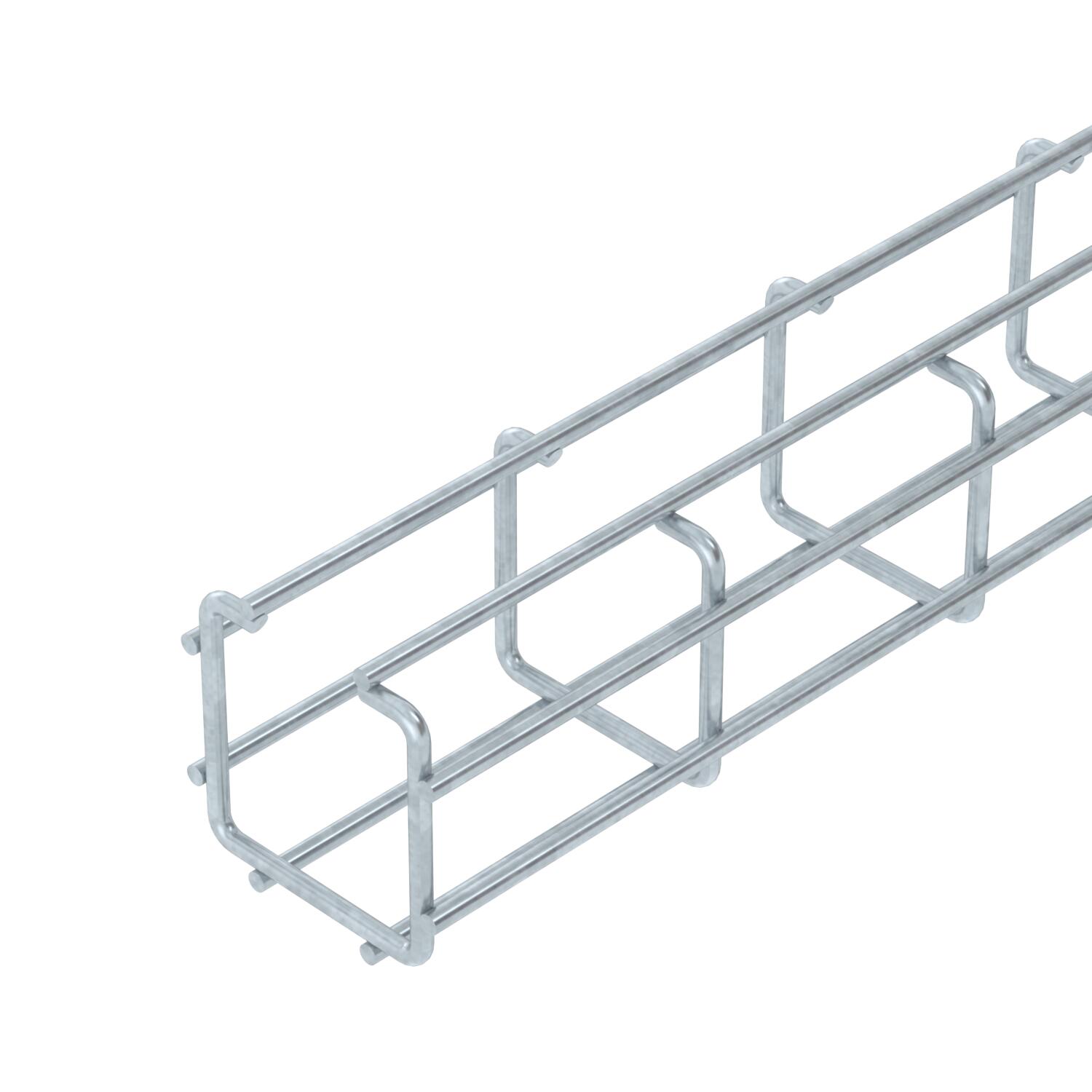

用点焊钢丝制成的侧高为50 mm的C形网栅线缆槽。
屏蔽衰减15 dB。
  • Magnetic shield insulation
  • Suitable for sprinkler systems
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 3,0023 kg CO₂e / 1 米
一体式隔板 无
不锈钢，已酸洗 否
功能维护 否
可用截面 13 cm²
可用截面 1300 mm²
宽度 1,97 in
宽度 50 mm

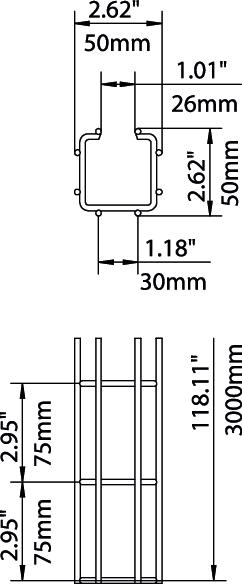

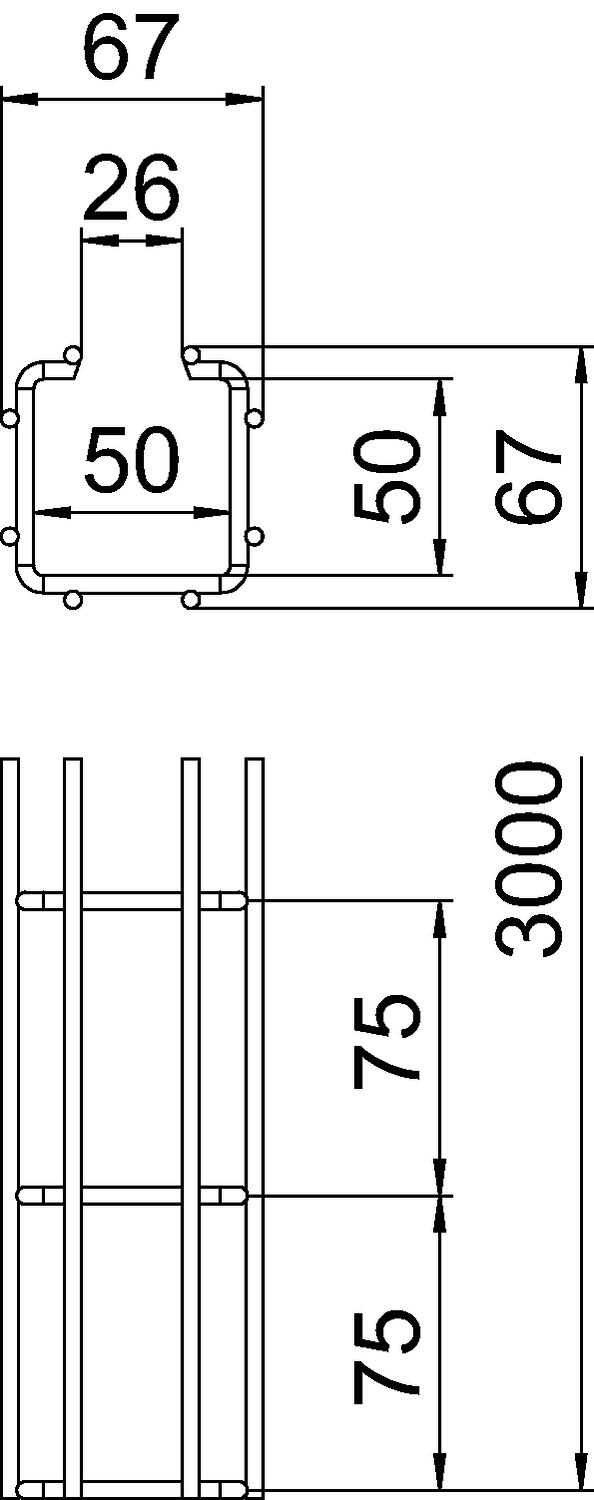

尺寸 50x50x3000
尺寸 A 26 mm
尺寸 B 67 mm
尺寸 l1 30 mm
尺寸H 67 mm
支撑距离1.5 m 0,6 kN/m
支撑间距 1.0m 0,95 kN/m
支撑间距2.0 m 0,35 kN/m
材料 钢
电缆拖链系统连接器类型 拧紧
表面 热浸镀锌
轮廓形状 C型
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
钢丝直径 4,5 mm
长度 3000 mm
长跨距规格 否
颜色 锌
高度 1,97 in
高度 50 mm
所有型号

所有型号

型号 长度 宽度 高度 钢丝直径 可用截面 功能维护 产品编码 数量
CGR 50 50 FT 3000 mm 50 mm 50 mm 4.5 mm 13 cm² 否 6017428
3 m
CGR 50 100 FT 3000 mm 100 mm 50 mm 4.5 mm 34 cm² 否 6017436
3 m
CGR 50 200 FT 3000 mm 200 mm 50 mm 4.5 mm 75 cm² 否 6017444
3 m

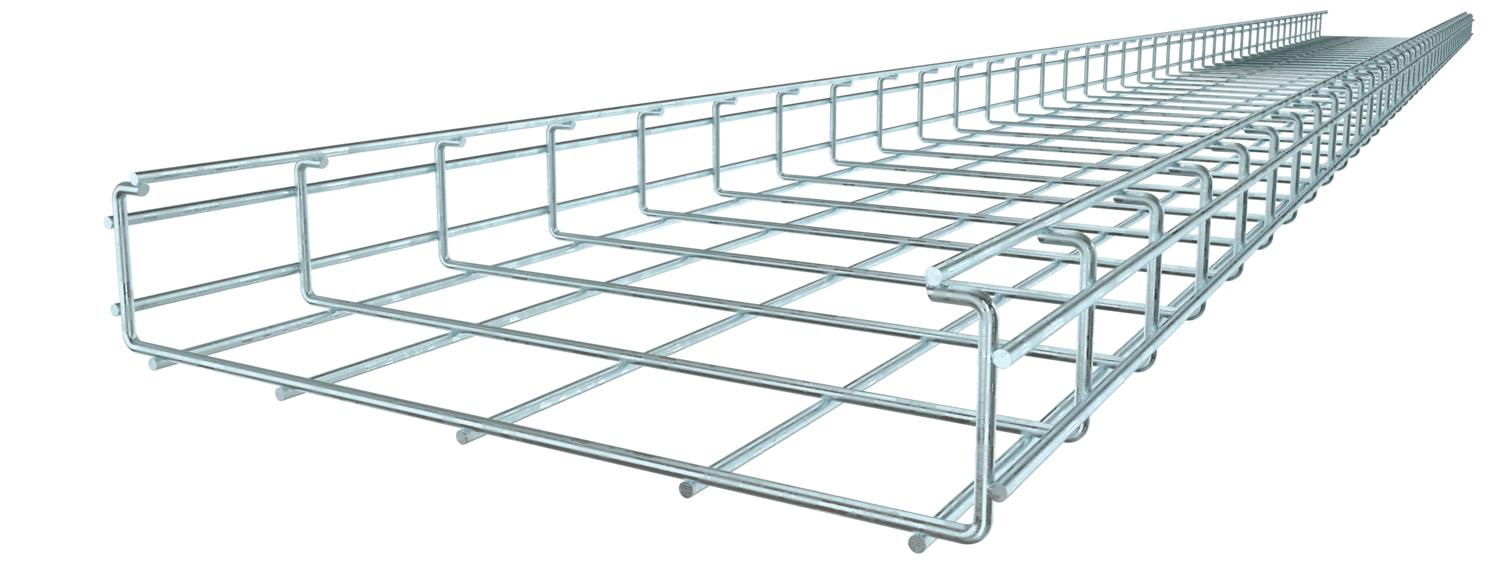

CGR 50 300 FT 3000 mm 300 mm 50 mm 4.5 mm 116 cm² 否 6017452
3 m
CGR 50 400 FT 3000 mm 400 mm 50 mm 4.5 mm 157 cm² 否 6017460
3 m
附件

安装附件

产品 型号 产品编码 数量

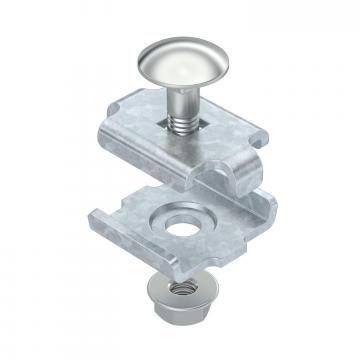

连接件，FT 连接件，FT GSV 34 FT 6016634
20 个
