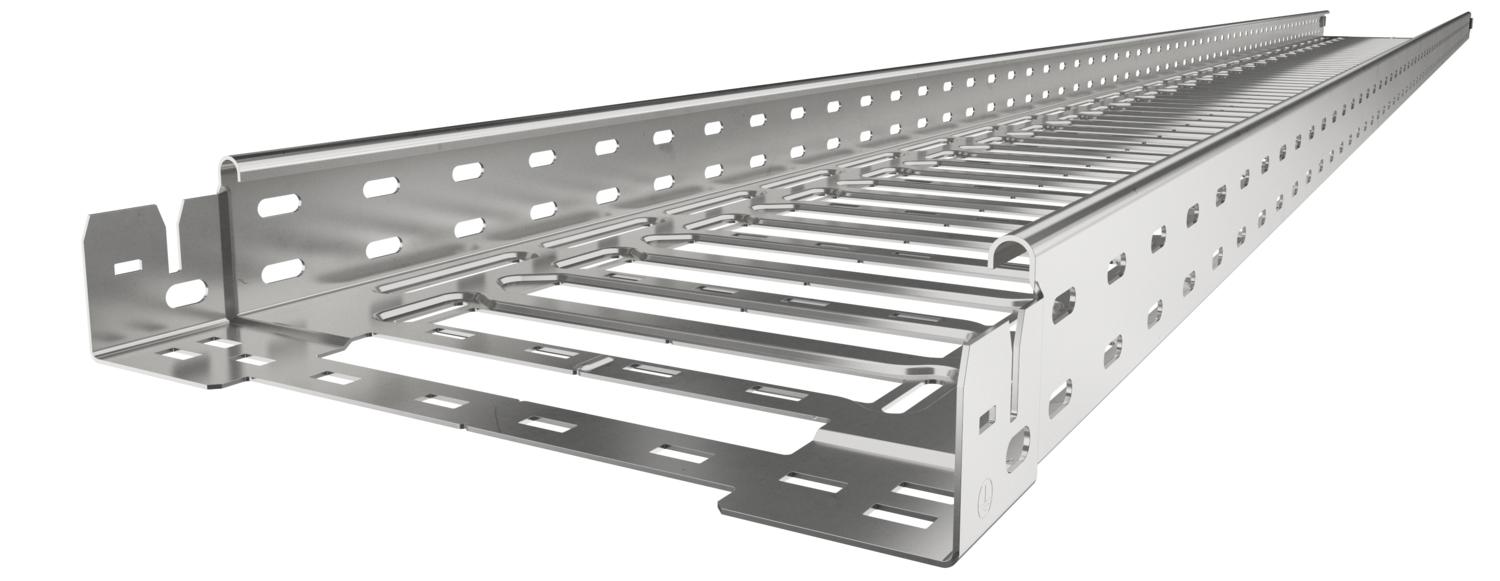

Cable tray SKS-Magic® 60 A2
项目编号 6059494 | EAN码 4012195832744
- 产品描述
-
产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。
电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
根据VdS准则2092，从一个200毫米宽，表面30％是孔的电缆桥架，适合在喷水灭火系统下使用。
-
- 技术资料
-
技术参数
CO₂ 足迹 (GWP) 从摇篮到大门 20,0781 kg CO₂e / 1 米 NATO 穿孔样式 否 不锈钢，已酸洗 否 使用洒水系统 是 侧孔 是 功能维护 否 可用截面 118 cm² 可用截面 11800 mm² 地面安装孔 是 宽度 200 mm 尺寸 60x200x3050 尺寸 B 200 mm 尺寸 L 80 mm 尺寸 x 96 mm 尺寸 y 162 mm 带盖板 否 支撑距离1.5 m 3 kN/m 支撑间距2.0 m 1,58 kN/m 支撑间距2.0 m 2,25 kN/m 支撑间距3.0 m 1 kN/m 材料 优质不锈钢1.4301 板厚 1,5 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 亮面，重新加工 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长度 3050 mm 长跨距规格 否 颜色 优质钢 高度 60 mm 技术资料
负载图，线缆桥架，型号SKSM 60
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
- 下载
-
符合UK标准声明 SKSM 620 A2 / 6059494 , 0.09MB , pdf
