衬垫，金属，通用型，DD 76 | 24.5 | 35 | 64 | 70
morepic-1 morepic-2 video-1

衬垫，金属，通用型，DD

项目编号 1199943 | EAN码 4012195442639

35 mm
产品描述
产品描述
金属衬垫，用于安装在夹子上。 可以普遍使用，与导轨无关。
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • Clamp clip for flat and U-iron from 4–12 mm
  • Clamp clip for C profile rail, slot width 11–12 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
  • Clamp clip for C profile rail, slot width 18–22 mm
  • Clamp clip for angle irons with 40 mm leg length
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,166 kg CO₂e / 1 件
对应槽/夹子型式 逆槽

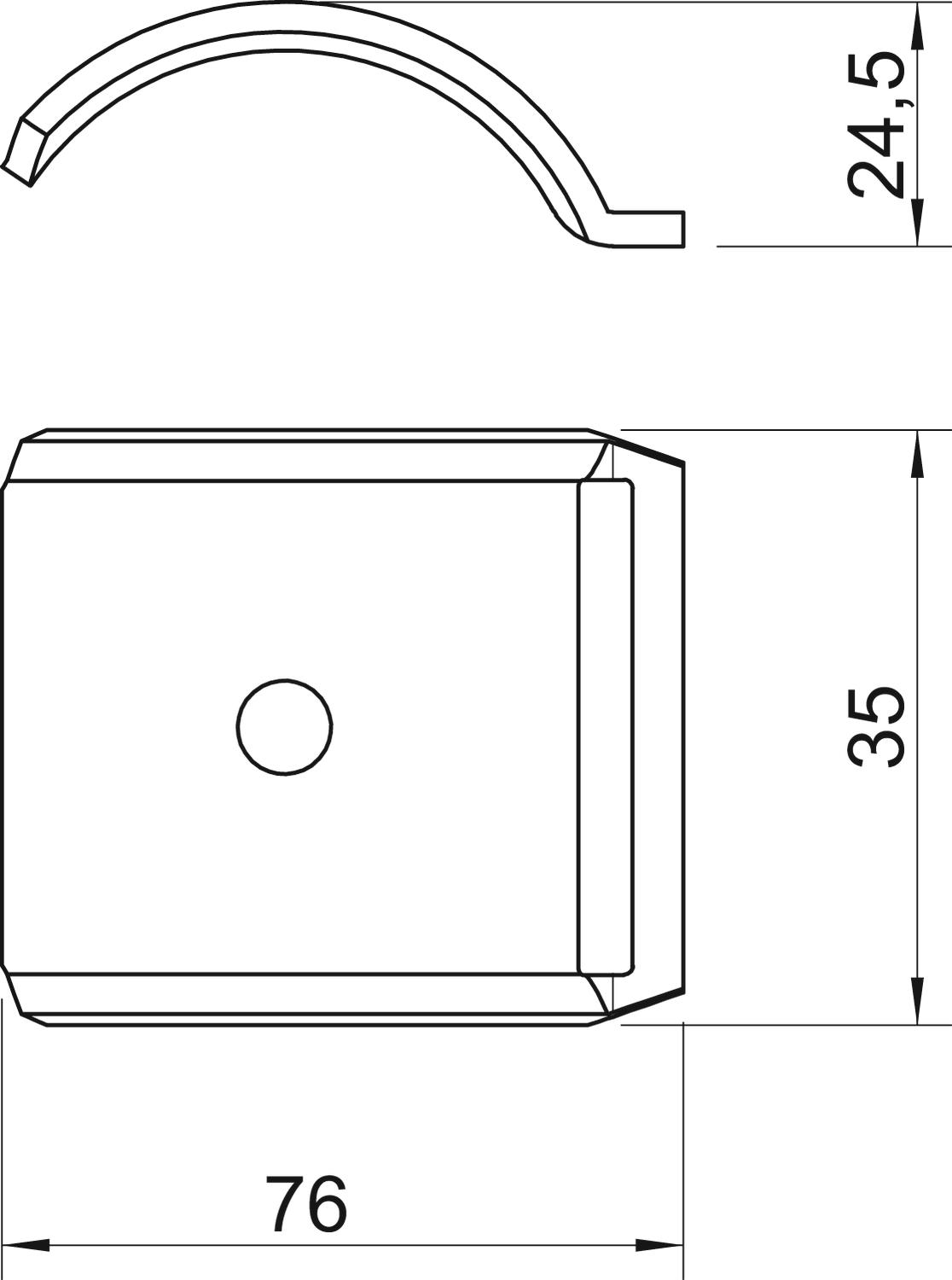

尺寸 64-70mm
尺寸 B 76 mm
尺寸 L 35 mm
尺寸H 24,5 mm
无卤 是
最大夹紧范围 D 70 mm
最小夹紧范围 D 64 mm
材料 钢
表面 镀锌/铝，双镀
适用最大电缆直径 70 mm
所有型号

所有型号

型号 尺寸 B 尺寸H 尺寸 L 最小夹紧范围 D 最大夹紧范围 D 产品编码 数量
2058FW M 12 DD 17.5 mm 6.5 mm 35 mm 8 mm 12 mm 1199846
100 个
2058FW M 16 DD 21.5 mm 7.7 mm 35 mm 12 mm 16 mm 1199854
100 个
2058FW M 22 DD 28 mm 8.8 mm 35 mm 16 mm 22 mm 1199862
100 个
2058FW M 28 DD 34 mm 10.4 mm 35 mm 22 mm 28 mm 1199870
100 个
2058FW M 34 DD 40 mm 13.5 mm 35 mm 28 mm 34 mm 1199889
100 个
2058FW M 40 DD 46 mm 15.1 mm 35 mm 34 mm 40 mm 1199897
100 个
2058FW M 46 DD 52 mm 17.2 mm 35 mm 40 mm 46 mm 1199900
100 个
2058FW M 52 DD 58 mm 19.2 mm 35 mm 46 mm 52 mm 1199919
50 个
2058FW M 58 DD 64 mm 20.3 mm 35 mm 52 mm 58 mm 1199927
50 个
2058FW M 64 DD 70 mm 22.4 mm 35 mm 58 mm 64 mm 1199935
50 个
2058FW M 70 DD 76 mm 24.5 mm 35 mm 64 mm 70 mm 1199943
50 个
下载

下载

下载
下载

下载
下载

2058FW M 70 DD / 1199943
