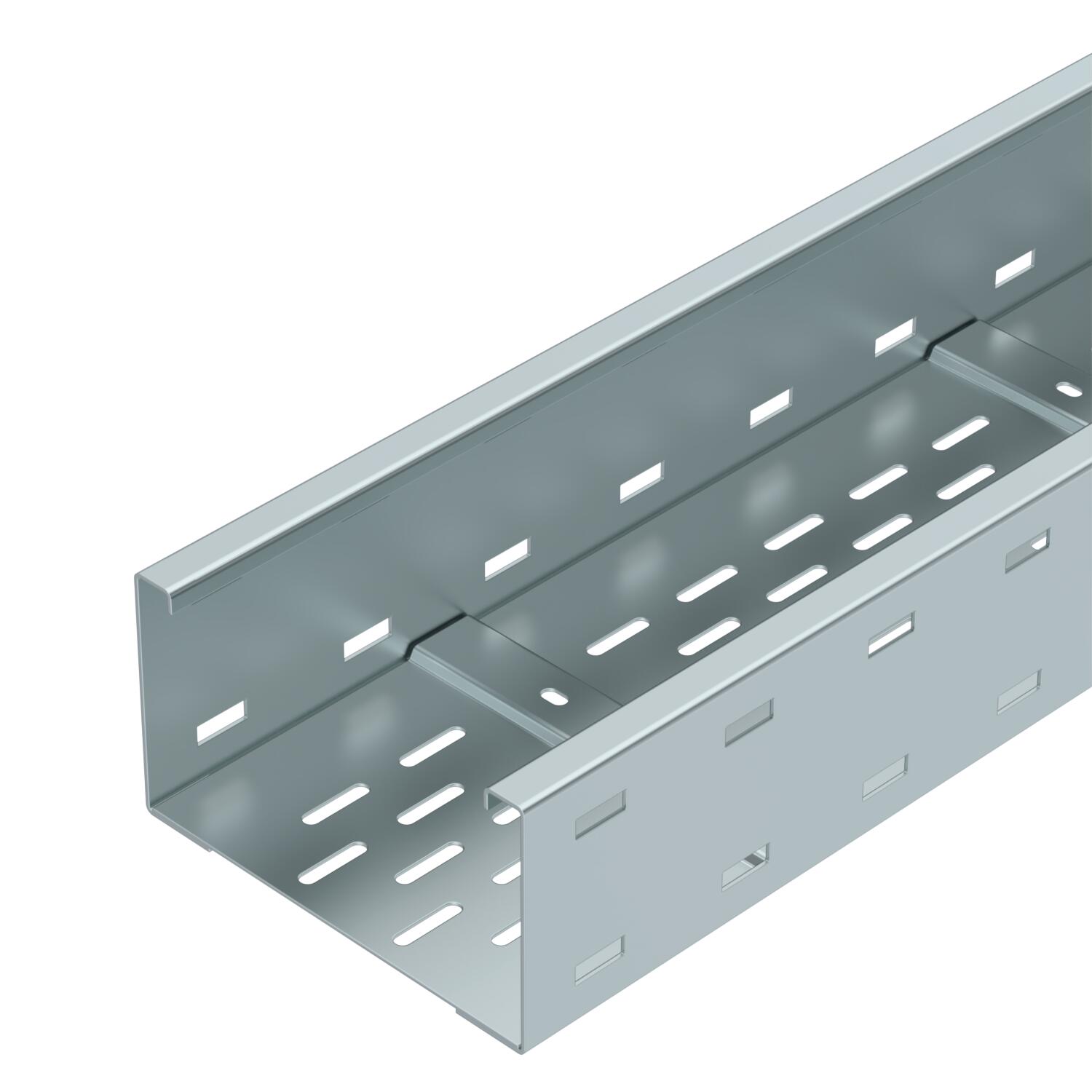

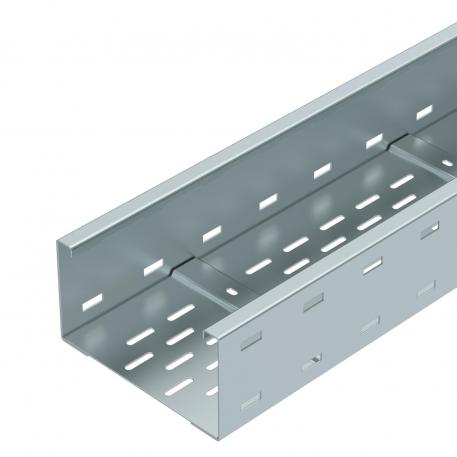

大跨度电缆桥架WKSG 110 FS

项目编号 6098111 | EAN码 4012196351435

6000 mm
2 mm
产品描述

产品描述

大跨度电缆桥架系统,带孔,侧高110 mm。
屏蔽衰减,无盖板20 dB,带盖板50 dB。
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • UKCA declaration of conformity
  • Wide span cable tray, side height, 110 mm
技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米
不锈钢,已酸洗
使用长度 6000 mm
侧孔
功能维护
可用截面 20200 mm²
可用截面 202 cm²
地面安装孔
宽度 200 mm

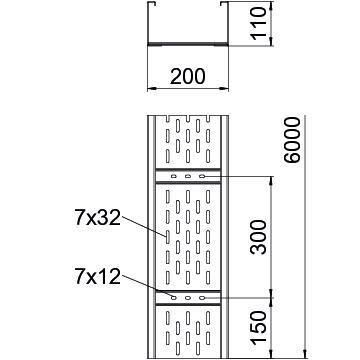

尺寸 110x200x6000
尺寸 200 x 110
尺寸 B 200 mm
尺寸 L 6000 mm
尺寸H 10 mm
支撑间距3.0 m 2,5 kN/m
支撑间距3.5 m 2,01 kN/m
支撑间距4.0 m 1,6 kN/m
支撑间距4.5 m 1,32 kN/m
支撑间距5.0 m 1,1 kN/m
支撑间距5.0 m 0,75 kN/m
支撑间距7.0 m 0,45 kN/m
支撑间距8.0 m 0,2 kN/m
材料
板厚 2 mm
电缆拖链系统连接器类型 拧紧
磁性屏蔽衰减率(带盖板) 50 dB
磁性屏蔽衰减率(无盖板) 20 dB
表面 带钢镀锌
连接件型号 不带连接件
长度 6000 mm
长跨距规格
颜色
高度 110 mm

技术资料

大跨度电缆桥架WKSG 110负载图

大跨度电缆桥架WKSG 110负载图
  • 允许电缆托盘/梯架负载,单位:kN/m,无人力负载 允许电缆托盘/梯架负载,单位:kN/m,无人力负载
  • 支撑隔距,单位:m 支撑隔距,单位:m
  • 在允许的允许的KN/m情况下的侧轨弯折,单位:mm 在允许的允许的KN/m情况下的侧轨弯折,单位:mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线,单位为 mm 带有电缆桥架/梯子宽度的负载曲线,单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 功能维护 长度 宽度 板厚 产品编码 数量
WKSG 120 FS 6000 mm 200 mm 2 mm 6098111
6 m
WKSG 130 FS 6000 mm 300 mm 2 mm 6098115
6 m
WKSG 140 FS 6000 mm 400 mm 2 mm 6098119
6 m
WKSG 150 FS 6000 mm 500 mm 2 mm 6098123
6 m
WKSG 160 FS 6000 mm 600 mm 2 mm 6098127
6 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件,FS 直线连接件,FS WRVL 110 FS 6091164
2 个
90°转角,110 FS 90°转角,110 FS WRB 90 120 FS 6098304
1 个
隔板85 FS 隔板85 FS TSG 85 FS 6062114
3 m
底部连接件FS 底部连接件FS SSLB 200 FS 7070213
20 个
