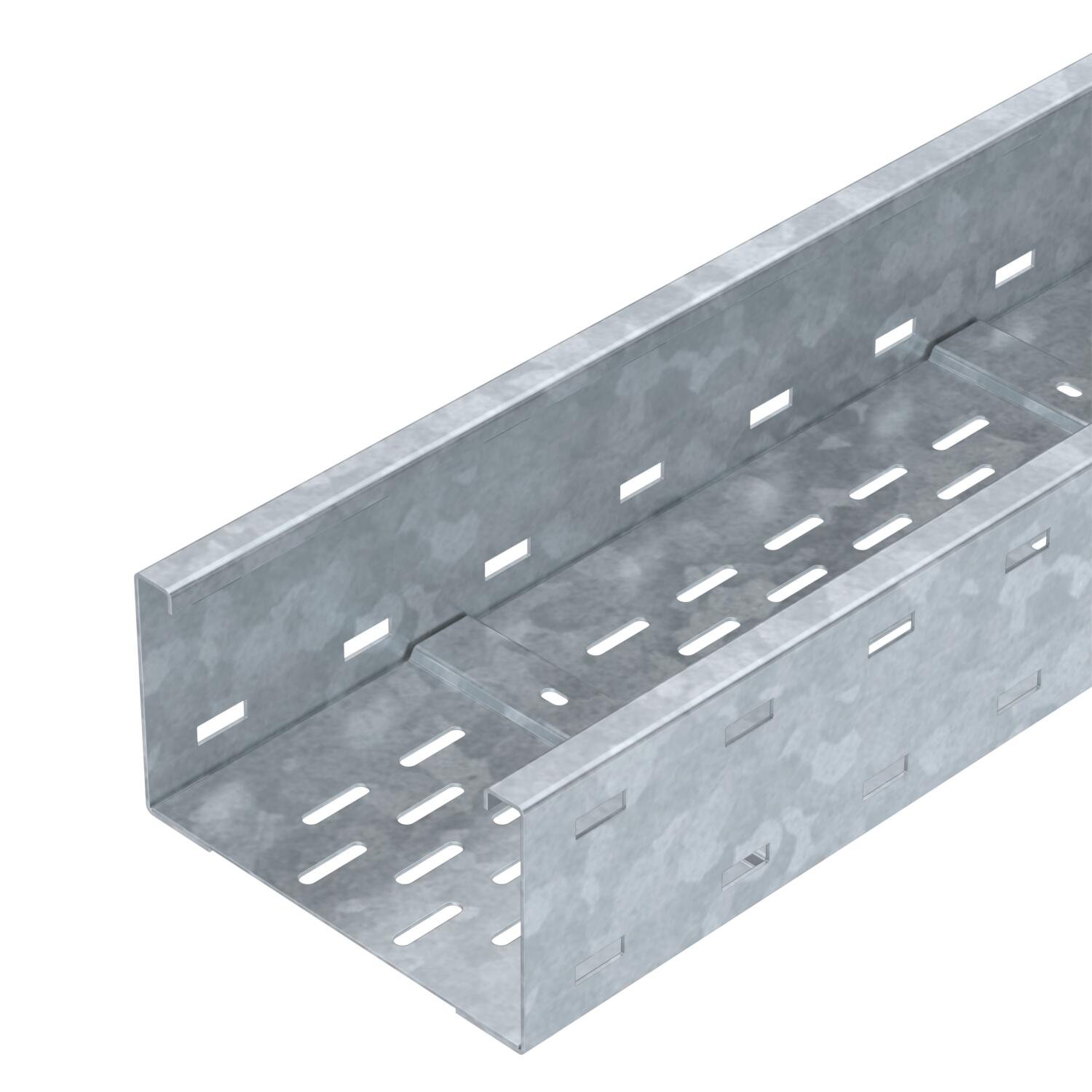

大跨距电缆桥架WKSG 110 FT
项目编号 6098141 | EAN码 4012196351732
- 产品描述
-

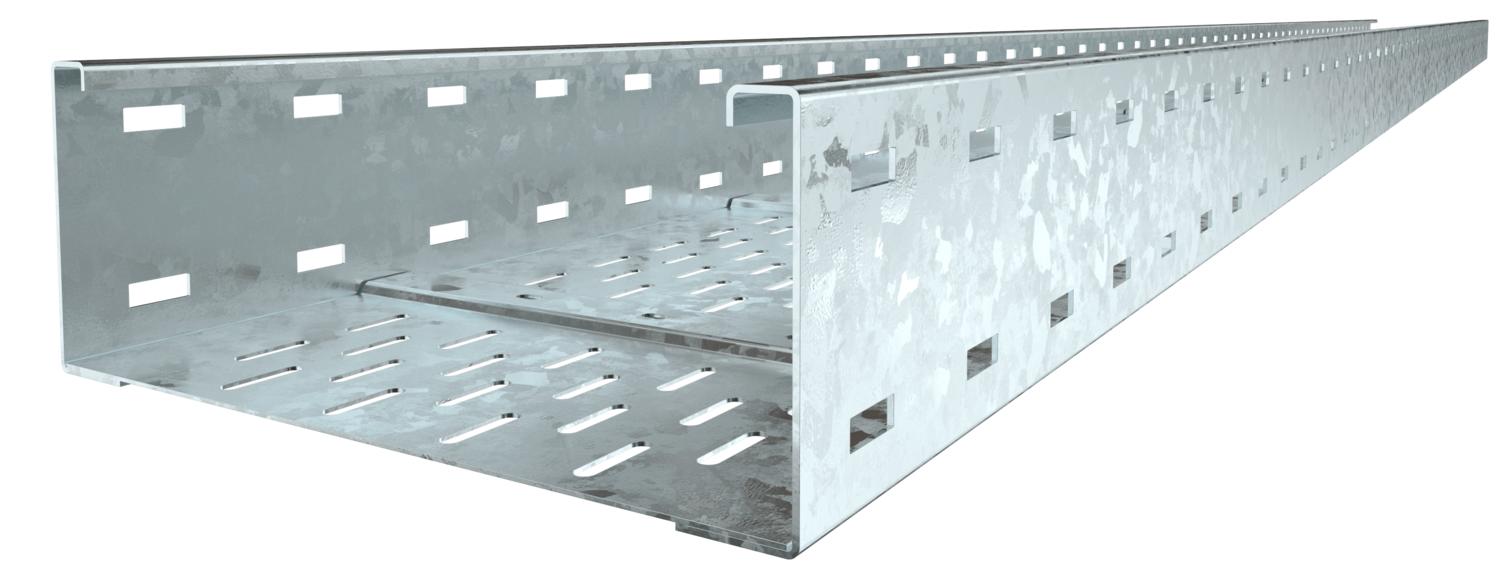

产品描述大跨度电缆桥架系统，带孔，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数

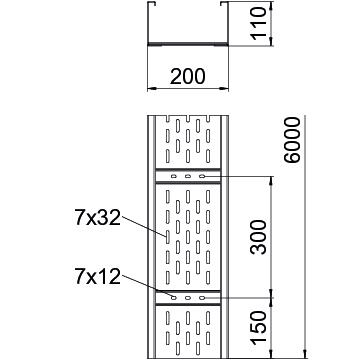

CO₂ 足迹 (GWP) 从摇篮到大门 16,304 kg CO₂e / 1 米 不锈钢，已酸洗 否 使用长度 6000 mm 侧孔 是 功能维护 否 可用截面 202 cm² 可用截面 20200 mm² 地面安装孔 是 宽度 200 mm 尺寸 110 x 200 尺寸 110x200x6000 尺寸 B 200 mm 尺寸 L 6000 mm 支撑间距3.0 m 2,5 kN/m 支撑间距3.5 m 2,01 kN/m 支撑间距4.0 m 1,6 kN/m 支撑间距4.5 m 1,32 kN/m 支撑间距5.0 m 1,1 kN/m 支撑间距5.0 m 0,75 kN/m 支撑间距7.0 m 0,45 kN/m 支撑间距8.0 m 0,2 kN/m 材料 钢 板厚 2 mm 电缆拖链系统连接器类型 拧紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 热浸镀锌 连接件型号 不带连接件 长度 6000 mm 长跨距规格 是 颜色 锌 高度 110 mm 技术资料
大跨度电缆桥架WKSG 110负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线连接件FT
WRVL 110 FT 6091180 2 个
90°转角，110 FT
WRB 90 120 FT 6098344 1 个
隔板85 DD
TSG 85 DD 6062331 3 m
底部连接件DD
SSLB 200 DD 7070314 20 个 - 下载
-
