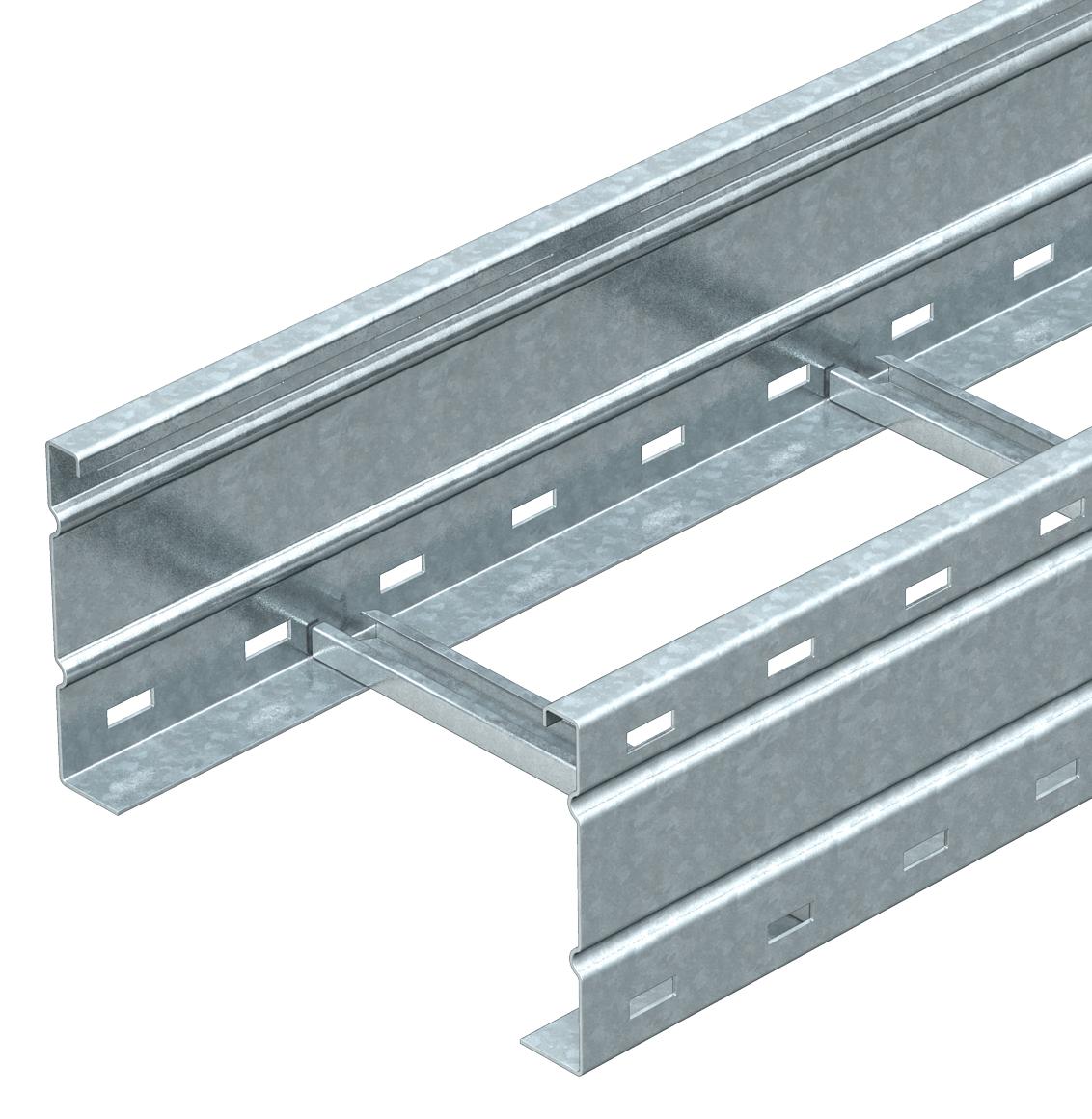

大跨距梯架，WKLG 160 FS
项目编号 6227023 | EAN码 4012196169092
- 产品描述
-
产品描述大跨距梯架，侧壁带孔，侧高160 mm。 使用型号为2056的夹子固定电缆。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
-
- 技术资料
-
技术参数
CO₂ 足迹 (GWP) 从摇篮到大门 18,212 kg CO₂e / 1 米 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 282 cm² 可用截面 28200 mm² 宽度 200 mm 导轨厚度 2 mm 尺寸 160x200x6000 尺寸 160 x 200 尺寸 B 200 mm 尺寸 L 6000 mm 支撑间距3.0 m 2,9 kN/m 支撑间距3.5 m 2,59 kN/m 支撑间距4.0 m 2,3 kN/m 支撑间距4.5 m 2,04 kN/m 支撑间距5.0 m 1,4 kN/m 支撑间距5.0 m 1,8 kN/m 支撑间距7.0 m 1 kN/m 支撑间距8.0 m 0,7 kN/m 材料 钢 梯级开槽尺寸 16,50 横档版本 无孔型材 表面 带钢镀锌 长度 6000 ft 长度 6000 mm 长跨距规格 是 颜色 锌 高度 160 mm 技术资料

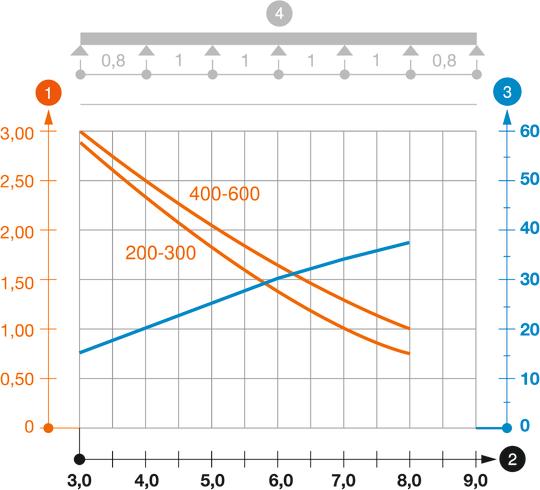

负载图，WKLG 160型大跨距梯架
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量

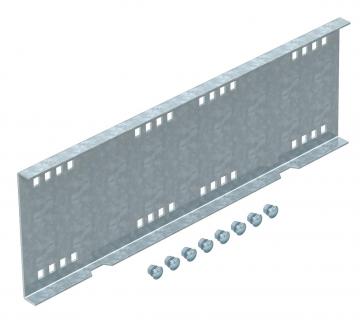

直线连接件，FS
WRVL 160 FS 6227708 2 个

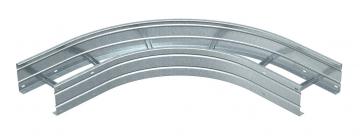

90°弯头160 FS
WLB 90 162 FS 6229336 1 个
隔板，110 FS
TSG 110 FS 6062122 3 m - 下载
-
