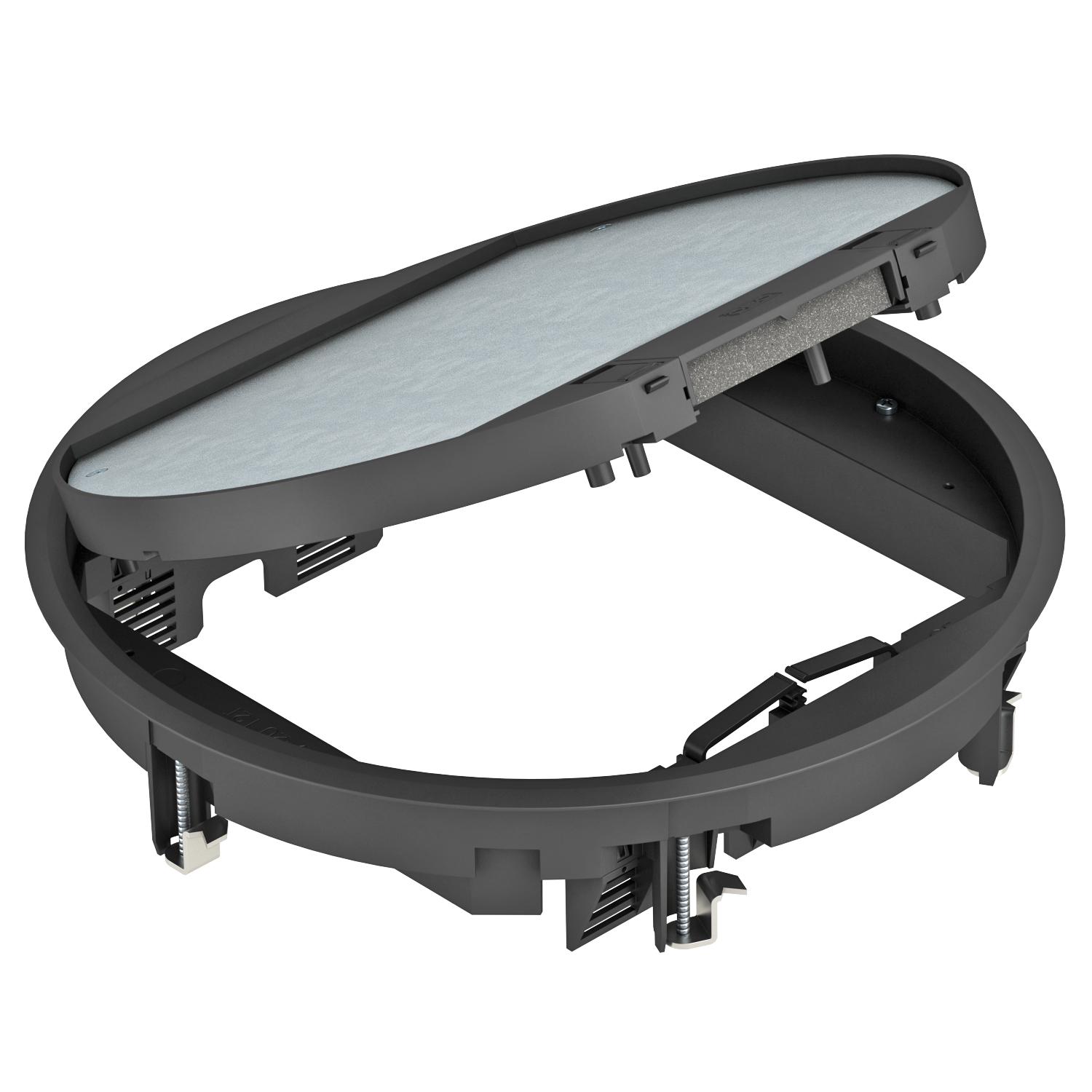

带锁定滑轨的服务出口 GESR9

项目编号 7405466 | EAN码 4012195840725

产品编码 / 型号

地板厚度	5 mm

设备安装单元的标称尺寸	R9

颜色

产品描述

产品描述

带有锁定滑轨的服务出口，最多可容纳 12 个 Modul 45 独立设备，位于 3 个 UT4 通用支架中，用于室内线槽系统和系统地板。

铰链盖中的地板覆盖物凹槽 5 mm，如有必要，也可调节至 3、10 或 12 mm。
带锁定滑轨的地插，3 隔间，用于安装 MT9 安装支架。可安装三个APMT5盖板

铰链盖中的地板覆盖凹槽预设为 5 mm，如有必要，也可调整为 3、10 或 12 mm。

技术资料

技术参数

使用时的防护等级（IP）	IP20
可安装设备数量	12
地板保护架	是
地板厚度	5 mm
地板护理	干燥
外径	324 mm
大面积垂直荷载	最大 5,000 N
安装深度	73 mm
安装盒数量	3

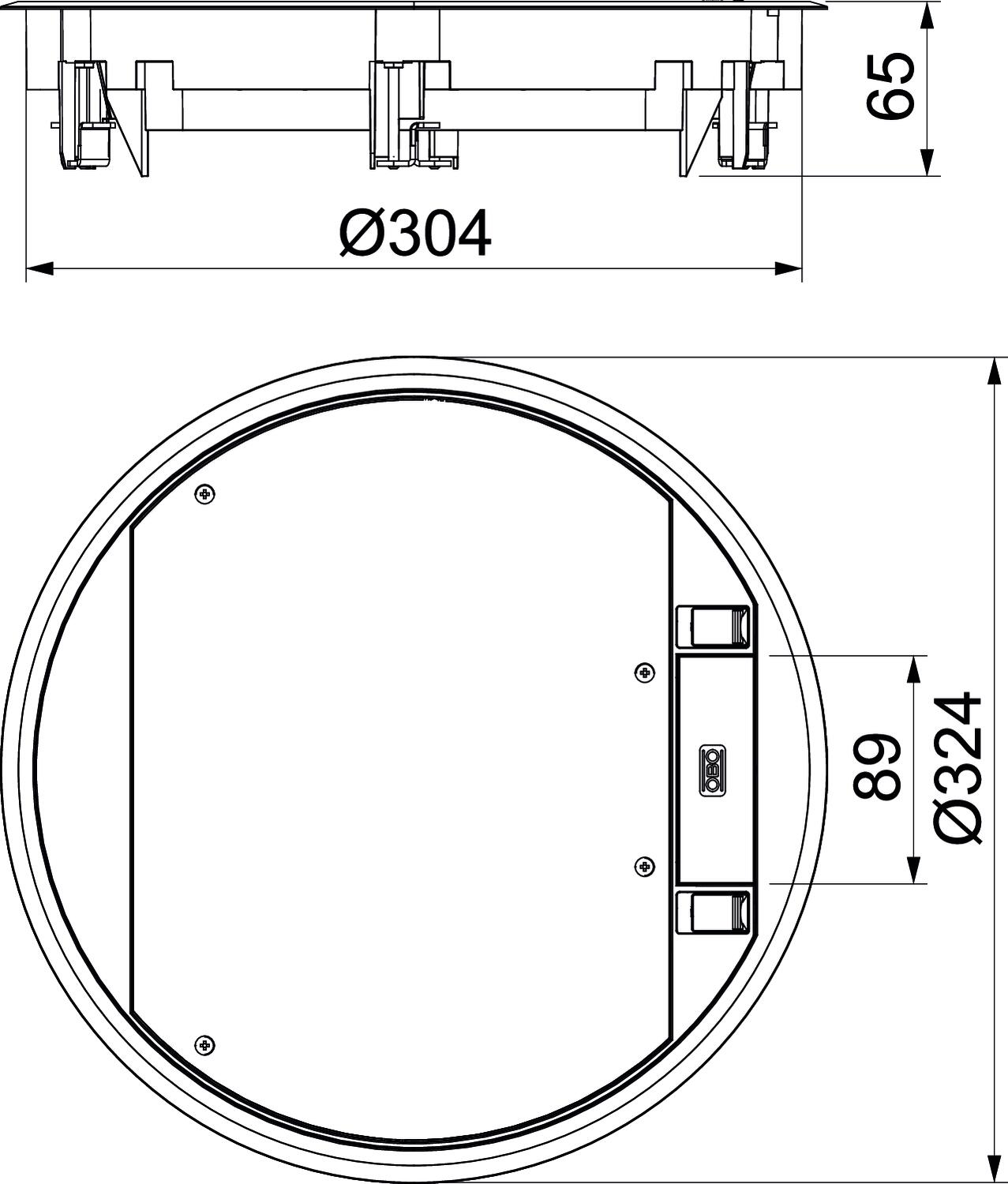

安装直径	304
安装系统类型	UT4
密封安装选项	否
小面积垂直荷载	最大 3,000 N

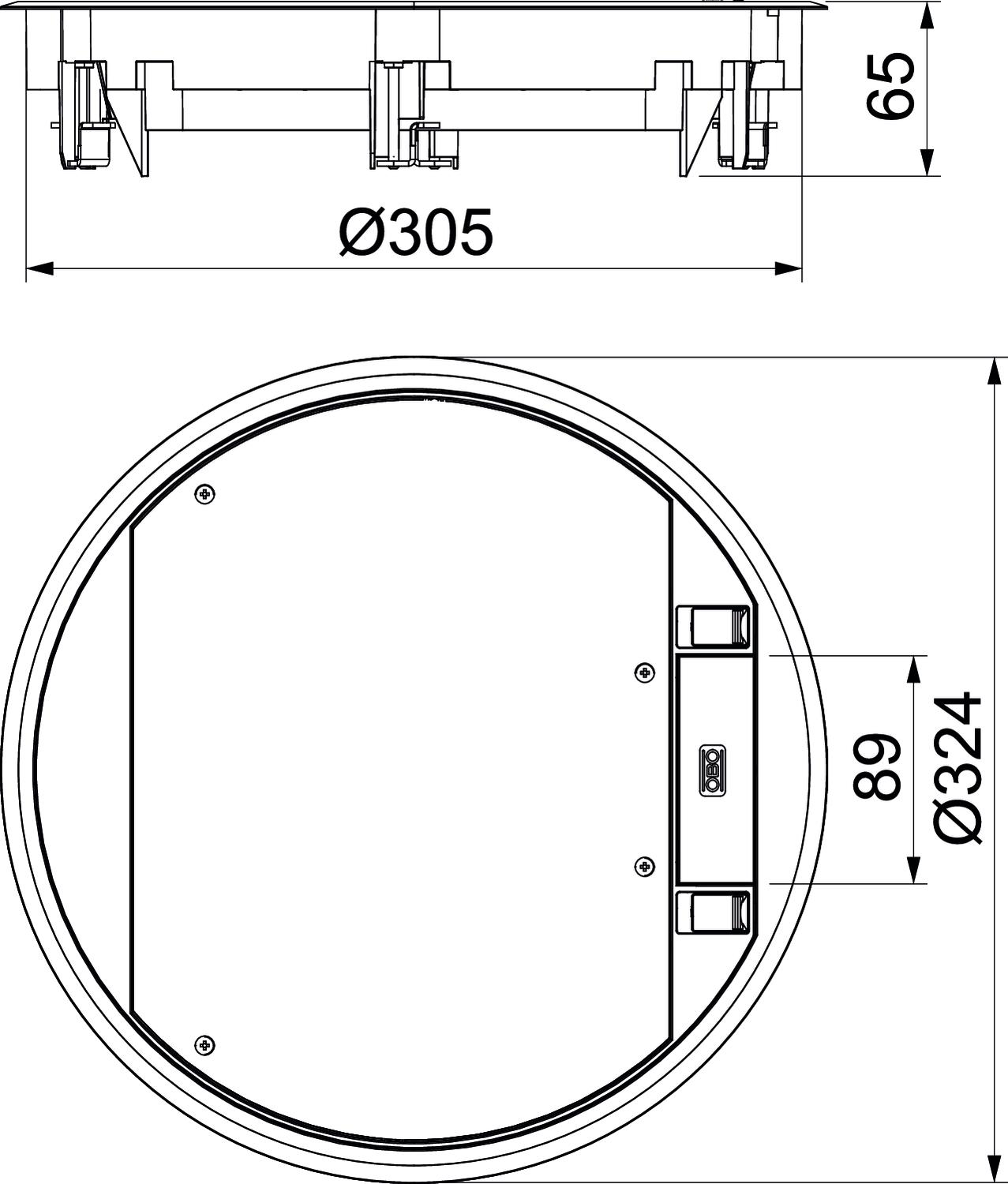

尺寸	Ø324x68
带地板罩凹槽	是
开启机制	锁片
支持安装盒的设备	是

最小地板高度	72 mm
未使用时的防护等级（IP）	IP40
材料	聚酰胺
框架设计	地毯保护架
电缆插座	可旋转式电源插座
规格	圆形
认证	VDE
设备安装单元的标称尺寸	R9
适用于与地面齐平的封闭式地板下线槽	是
适用于中空地板安装	是
适用于地下线槽	是
适用于找平层覆盖的地板下线槽	是
适用于架空地板安装	是
适用于湿式清洁	否
重型	否
防护等级 IK代码	IK08
颜色	石墨黑； RAL 9011
