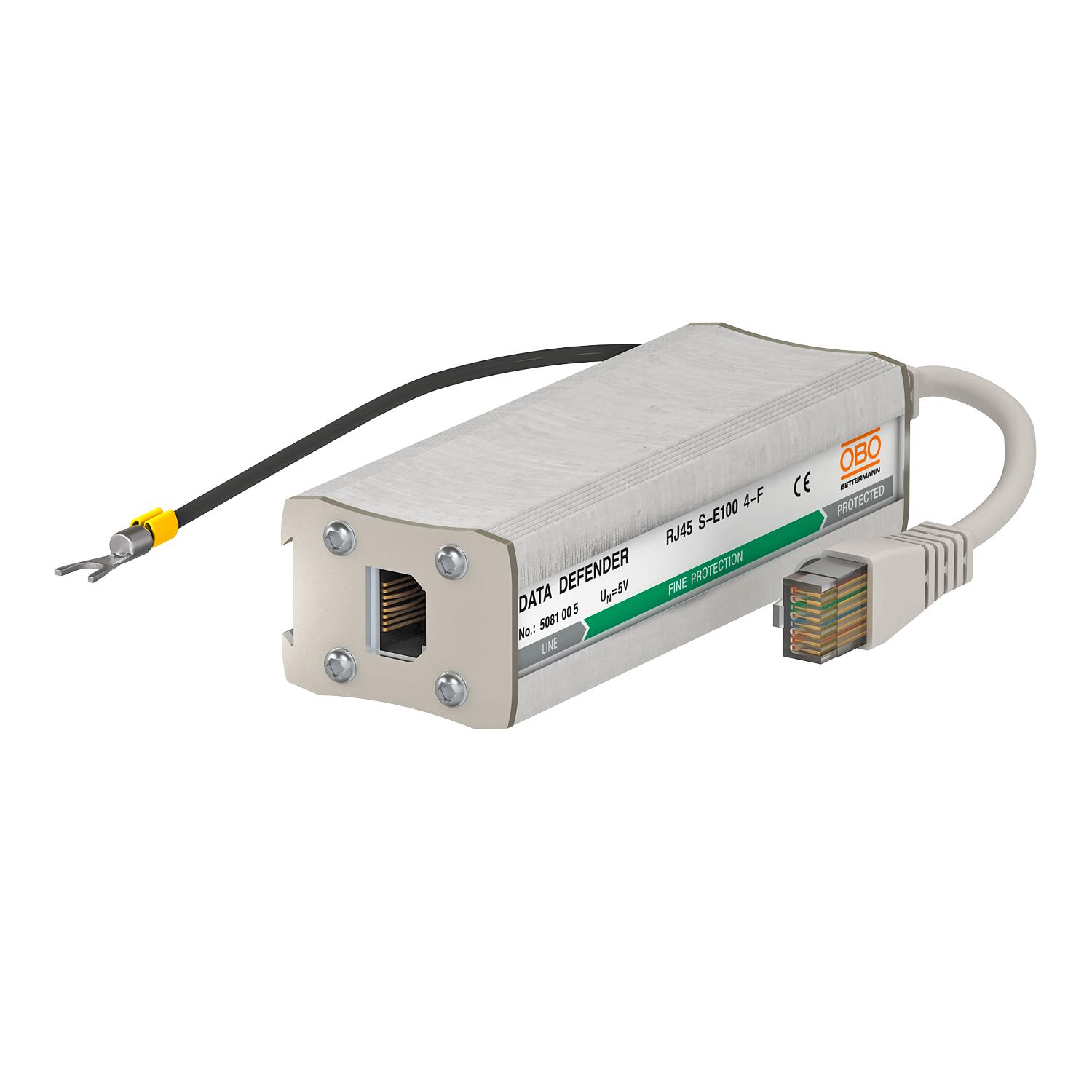

带RJ45连接的4线信息技术系统的精细保护

项目编号 5081005 | EAN码 4012196415762

5081005 / RJ45 S-E100 4-F
4
精细保护,4线+屏蔽
6 V
RJ45
产品描述
产品描述
信息技术系统数据线电涌保护器


• 铝制外壳

• RJ45 接口

• 包括带 RJ45 接头的 150 mm 连接线

• 使用标准接口,安装简单

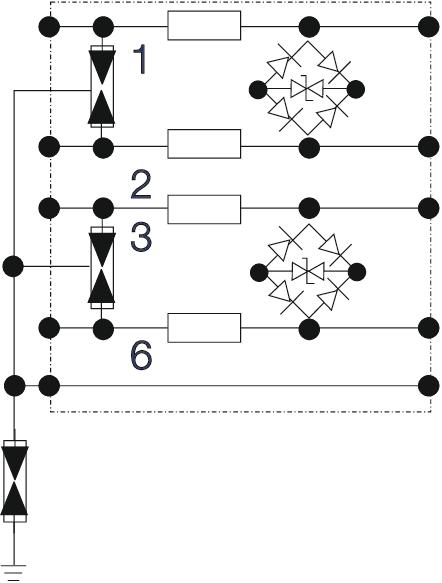

• 两级保护电路

• DIN 导轨安装,可选配件 DLS-BS (5082382)


应用:双绞线、控制电路、RJ45通讯线
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 从LPZ 1过渡到LPZ 3
  • Installation electrotechnical expertise
技术资料

技术参数

Kategorie Typ 2+3 / C2+C1
LPZ 2→3
SPD 依据 IEC 61643-21 Class II+III / C2+C1
保护等级 IP40
信号装置
冲击耐受能力 线-地 C1: 1 kV / 0,5 kA (8/20µs)
冲击耐受能力 线-线 C1: 1 kV / 0,5 kA (8/20µs)
容量(线-地) <20 pF
容量(线-线) <50 pF
尺寸 6.2V
屏蔽 间接
屏蔽连接
总体放电电流 (8/20) 2,5 kA
截止频率 100 MHz
插入损耗 (Insertion loss) ≤3 dB
插拔系统 RJ45
最大持续工作电压 DC 6 V
最大持续工作电压AC 4,2 V
最大温度范围 80 °C
最小温度范围 -40 °C
测试标准 IEC 61643-21
电压保护水平 线 - 地 <750 V
电压保护水平 线 - 线 <40 V
电极数量 4
绝缘电阻 >500 MΩ
规格 精细保护,4线+屏蔽
通过以下方式接地: 连接线
通道性能 Ansi/EA CAT 5e
通道性能 ISO/IEC Class E
防雷器监控
额定负载电流 AC 0,7 A
额定负载电流 DC 1 A
所有型号

所有型号

型号 电极数量 规格 最大持续工作电压 DC 插拔系统 产品编码 数量
RJ45 S-E100 4-F 4 精细保护,4线+屏蔽 6 V RJ45 5081005
1 个
