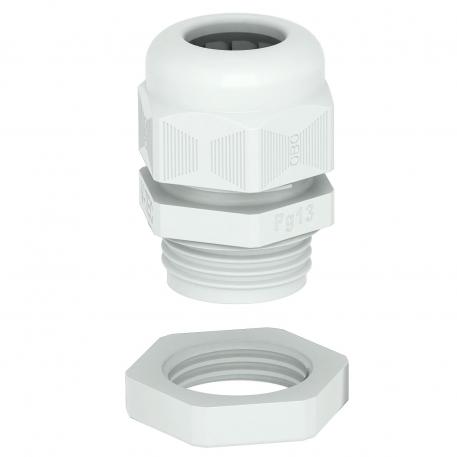

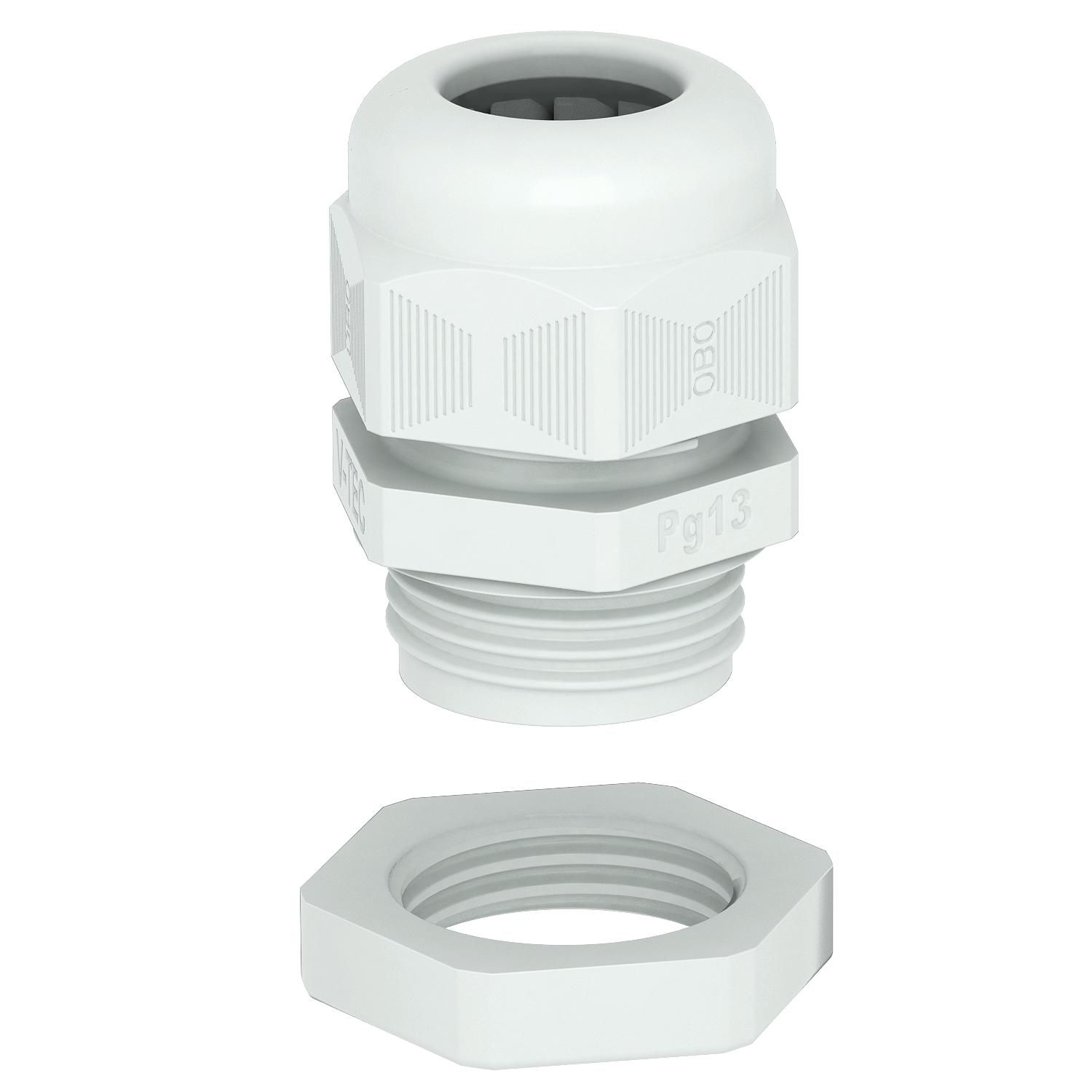

电缆固定头，PG螺纹，带防松螺母
项目编号 2024655 | EAN码 4012195861003
- 产品描述
-
产品描述
确保接线盒密封性的最快捷、最方便的方法是使用OBO提供的接线盒和外壳上的电缆密封接头，事实证明V-TEC VM电缆密封接头值得信赖。 采用集成密封接头技术，防护等级可达到IP68。 密封性测试是根据DIN EN 50262进行。
连接接头型号为PG螺纹接头。 只要将接头拧入到位，接头就固定，因为正确的螺距可确保永久抗震动。
应用场所：私人住宅、商业建筑、工业厂房等
工作温度：-20°C至+65°C
表格D1栏：密封范围达到VDE 0619，其中不需要应力消除。
表D2：密封范围，包括应力消除和扭曲保护，符合VDE 0619
-
- 技术资料
-
技术参数
保护等级 IP68 公制螺纹尺寸 7 六角尺寸 16,5 mm 可拆分封盖 否 多个插入密封套 否 密封类型 密封环 对于Ex区 无 尺寸 PG7 尺寸 E1 (mm) 16,5 mm 尺寸 E2 21 mm 带锁紧螺母 是 应力消除方式 是 弯曲保护 否 扁电缆螺纹连接 否 扳手开口度 1 15 mm 扳手开口度 2 19 mm 抗冲击性 否 无卤 是 最大密封面积 D 6,5 mm 最大温度范围 65 °C 最小密封面积 D 2,5 mm 最小温度范围 -20 °C 材料 聚酰胺 玻璃纤维增强 否 线程增加 1,5 mm 螺纹 Pg 7 螺纹类型 PG 螺纹长度 8 mm 规格 直的 适用于气体防爆区 无 适用于粉尘防爆区 无 防爆 否 颜色 浅灰色；RAL 7035 尺寸

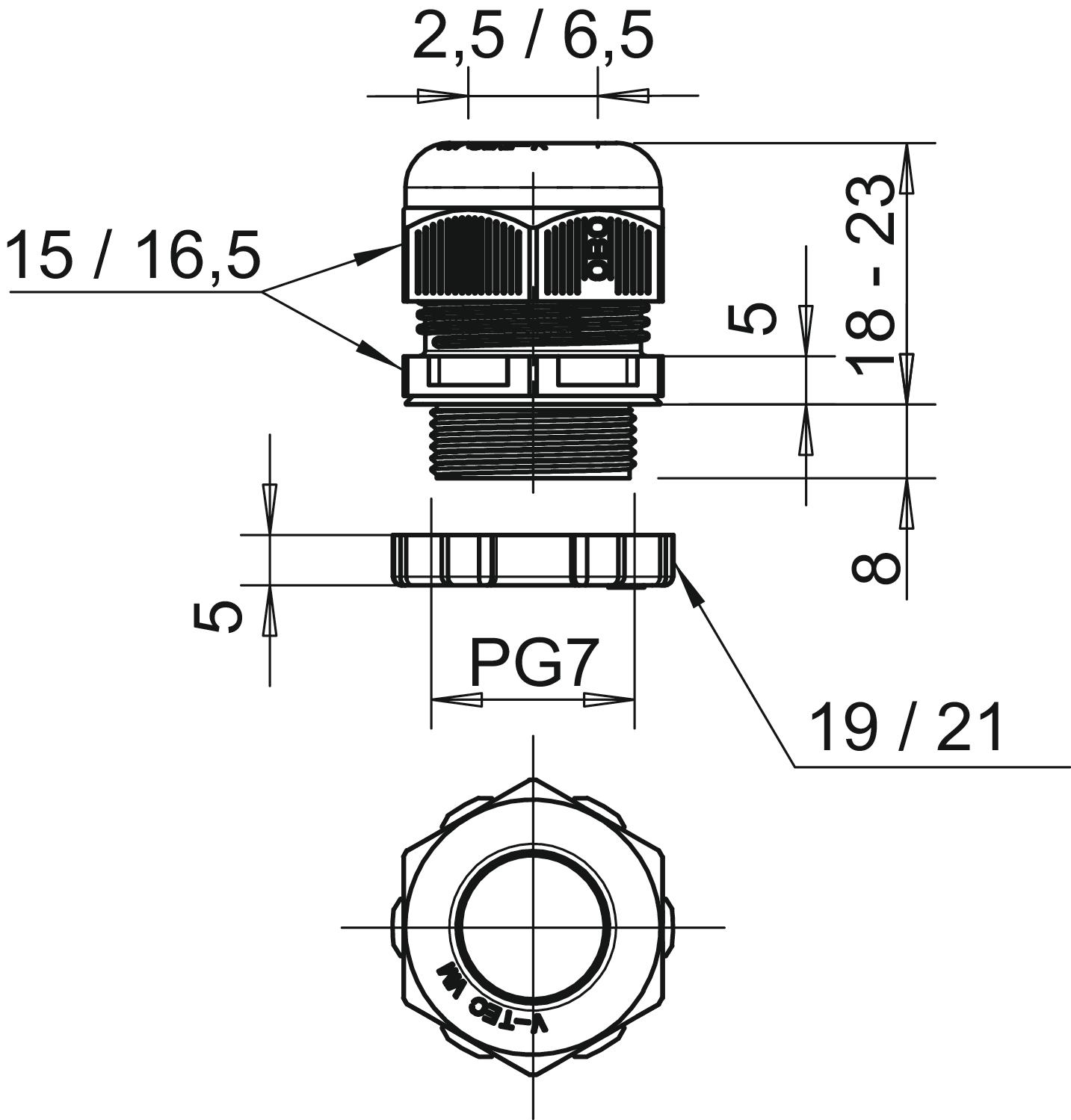

尺寸 L 18 mm 尺寸 L1 8 mm 尺寸 L2 5 mm 尺寸 L3 5 mm 最大尺寸 L 23 mm - 所有型号
-
所有型号
