电缆接头、米制螺纹、银灰色 | | Pg 7 | 否 | 银灰色；RAL 7001

电缆接头、米制螺纹、银灰色

项目编号 2022605 | EAN码 4012195160694

产品编码 / 型号

螺纹

多个插入密封套	否

颜色	银灰色；RAL 7001

产品描述

产品描述

确保接线盒密封性的最快捷、最方便的方法是使用OBO提供的接线盒和外壳上的电缆密封接头，事实证明V-TEC VM电缆密封接头值得信赖。采用集成密封接头技术，防护等级可达到IP68。密封性测试是根据DIN EN 50262进行。

连接接头型号为PG螺纹接头。只要将接头拧入到位，接头就固定，因为正确的螺距可确保永久抗震动。

应用场所：私人住宅、商业建筑、工业厂房等

工作温度：-20°C至+65°C

技术资料

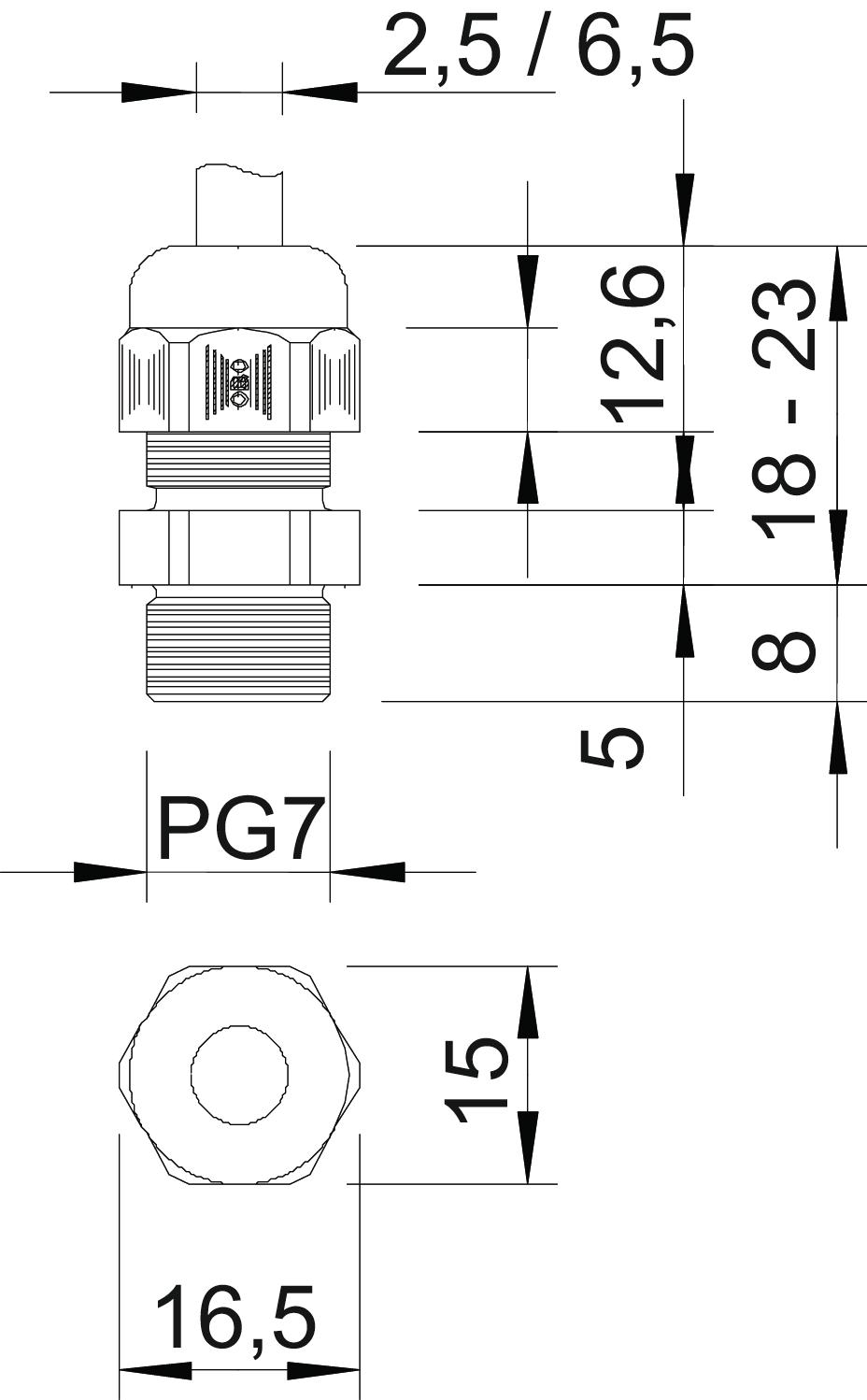

尺寸

E尺寸	16,5 mm
保护等级	IP68
公制螺纹尺寸	7
六角尺寸	16,5 mm
可拆分封盖	否
多个插入密封套	否
密封类型	密封环
对于Ex区	无
尺寸	PG7
尺寸 L	18 mm
尺寸 L1	8 mm
尺寸 L2	5 mm
尺寸 L3	12,6 mm
带锁紧螺母	否
应力消除方式	是
弯曲保护	否
扁电缆螺纹连接	否
扭矩不稳定	1,67 Nm
扳手开口度	15

抗冲击性	否
无卤	是
最大密封面积 D	6,5 mm
最大尺寸 L	23 mm
最大温度范围	65 °C
最小密封面积 D	2,5 mm
最小温度范围	-20 °C
材料	聚酰胺
玻璃纤维增强	否
线程增加	1,41 mm
螺纹	Pg 7
螺纹类型	PG
螺纹长度	8 mm
规格	直的
适用于气体防爆区	无
适用于粉尘防爆区	无
防爆	否
颜色	银灰色；RAL 7001

所有型号

所有型号

型号	螺纹	多个插入密封套	颜色	产品编码	数量
V-TEC PG7 SGR	Pg 7	否	银灰色；RAL 7001	2022605	个	50 个
V-TEC PG9 SGR	Pg 9	否	银灰色；RAL 7001	2022613	个	50 个
V-TEC PG11 SGR	Pg 11	否	银灰色；RAL 7001	2022621	个	50 个
V-TEC PG13.5 SGR	Pg 13,5	否	银灰色；RAL 7001	2022648	个	50 个
V-TEC PG16 SGR	Pg 16	否	银灰色；RAL 7001	2022656	个	25 个
V-TEC PG21 SGR	Pg 21	否	银灰色；RAL 7001	2022664	个	25 个
V-TEC PG29 SGR	Pg 29	否	银灰色；RAL 7001	2022672	个	20 个
V-TEC PG36 SGR	Pg 36	否	银灰色；RAL 7001	2022680	个	10 个
V-TEC PG42 SGR	Pg 42	否	银灰色；RAL 7001	2022699	个	5 个
V-TEC PG48 SGR	Pg 48	否	银灰色；RAL 7001	2022702	个	5 个
