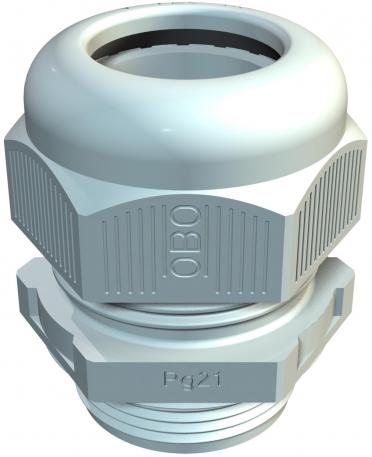

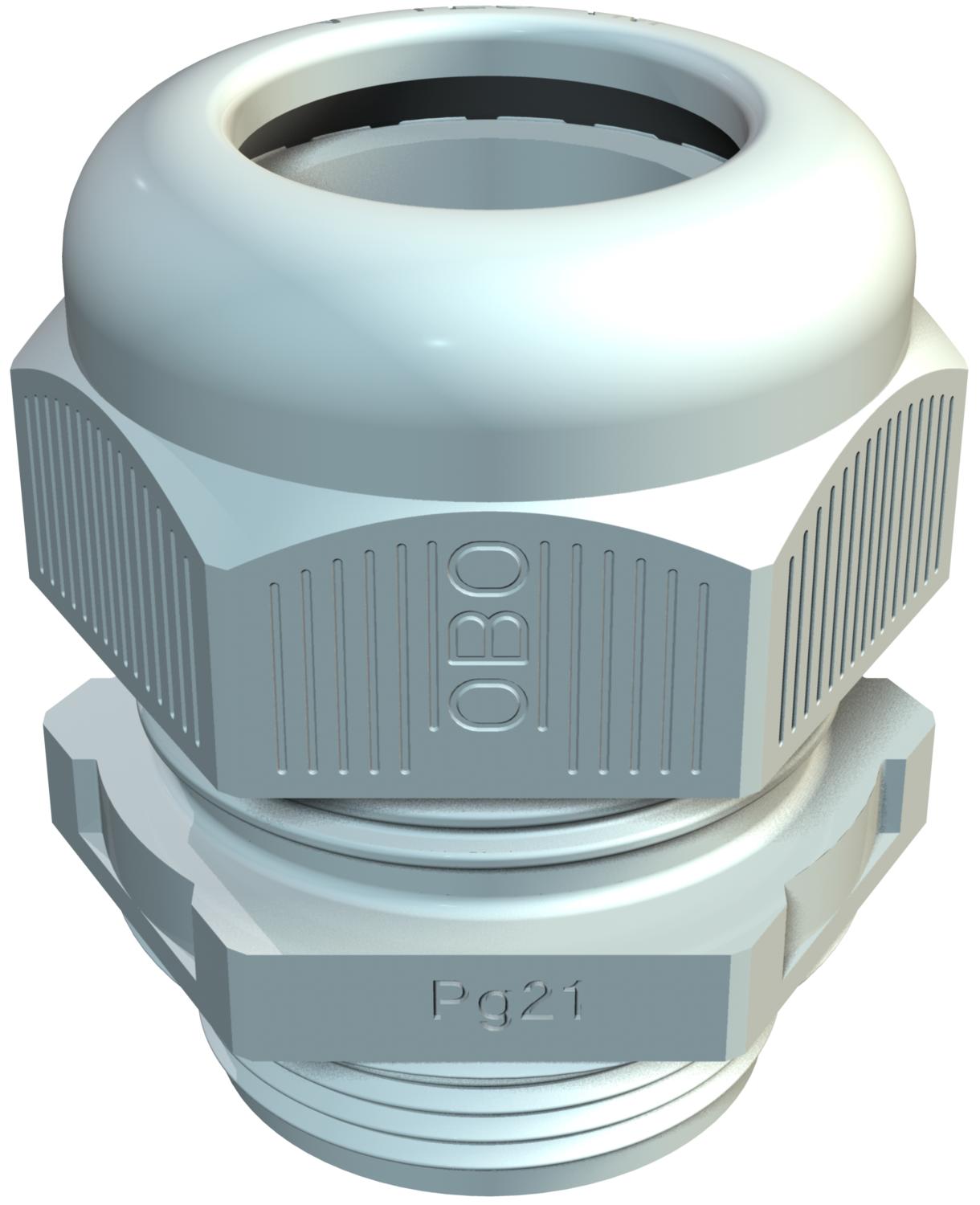

电缆接头,PG螺纹,浅灰色

项目编号 2024705 | EAN码 4012195446774

浅灰色;RAL 7035
产品描述

产品描述

确保接线盒密封性的最快捷、最方便的方法是使用OBO提供的接线盒和外壳上的电缆密封接头,事实证明V-TEC VM电缆密封接头值得信赖。 采用集成密封接头技术,防护等级可达到IP68。 密封性测试是根据DIN EN 50262进行。

连接接头型号为PG螺纹接头。 只要将接头拧入到位,接头就固定,因为正确的螺距可确保永久抗震动。

应用场所:私人住宅、商业建筑、工业厂房等

工作温度:-20°C至+65°C
  • Det Norske Veritas
  • Flame resistant 750 °C
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • Protection rating IP 68
  • Thread Pg
技术资料

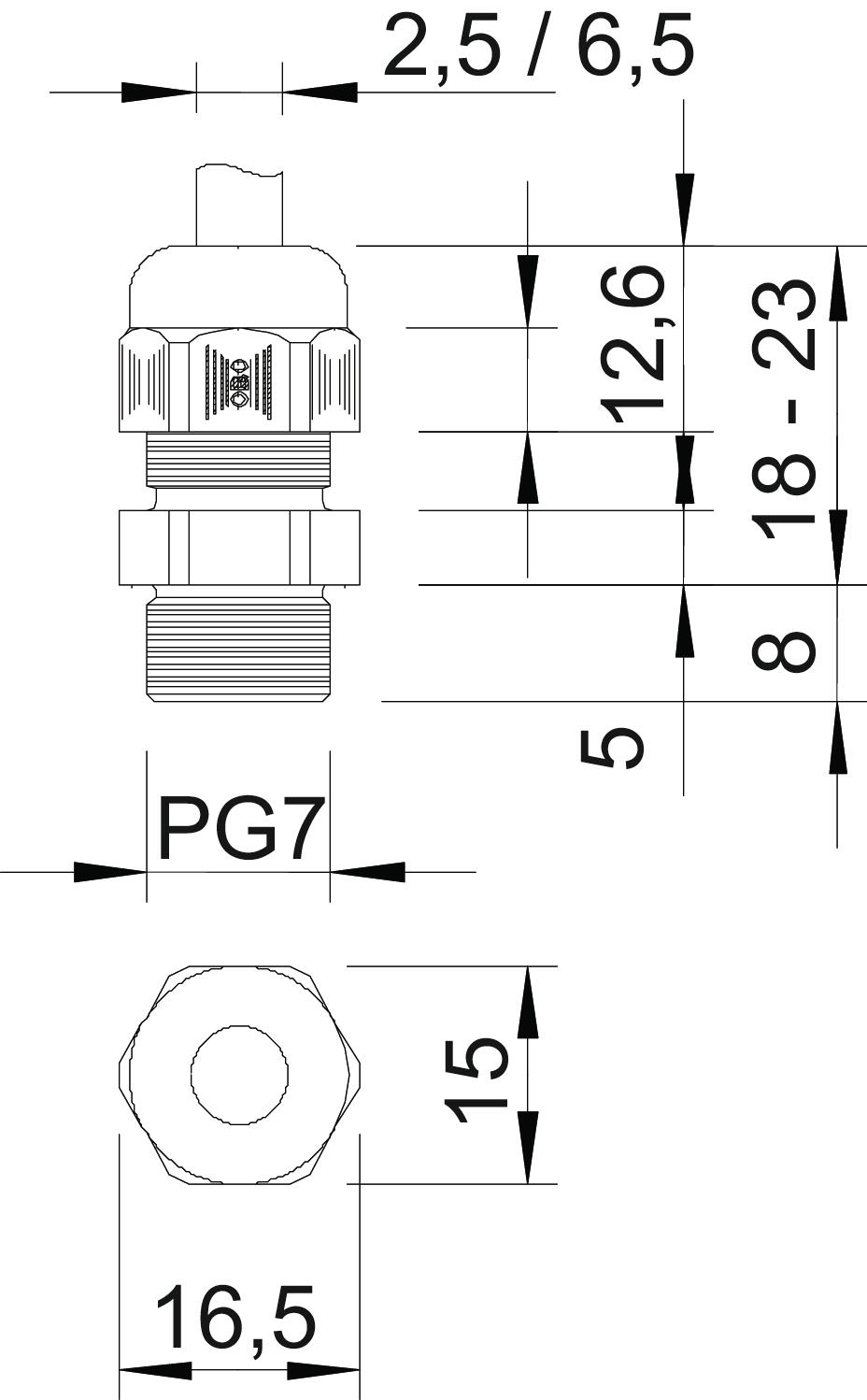

尺寸

E尺寸 16,5 mm
保护等级 IP68
公制螺纹尺寸 7
六角尺寸 16,5 mm
可拆分封盖
多个插入密封套
密封类型 密封环
对于Ex区
尺寸 PG7
尺寸 L 18 mm
尺寸 L1 8 mm
尺寸 L2 5 mm
尺寸 L3 12,6 mm
带锁紧螺母
应力消除方式
弯曲保护
扁电缆螺纹连接
扭矩不稳定 1,67 Nm
扳手开口度 15
抗冲击性
无卤
最大密封面积 D 6,5 mm
最大尺寸 L 23 mm
最大温度范围 65 °C
最小密封面积 D 2,5 mm
最小温度范围 -20 °C
材料 聚酰胺
玻璃纤维增​​强
线程增加 1,41 mm
螺纹 Pg 7
螺纹类型 PG
螺纹长度 8 mm
规格 直的
适用于气体防爆区
适用于粉尘防爆区
防爆
颜色 浅灰色;RAL 7035
所有型号

所有型号

型号 螺纹 多个插入密封套 颜色 产品编码 数量
V-TEC PG7 LGR Pg 7 浅灰色;RAL 7035 2024705
50 个
V-TEC PG9 LGR Pg 9 浅灰色;RAL 7035 2024713
50 个
V-TEC PG11 LGR Pg 11 浅灰色;RAL 7035 2024721
50 个
V-TEC PG13 LGR Pg 13,5 浅灰色;RAL 7035 2024748
50 个
V-TEC PG16 LGR Pg 16 浅灰色;RAL 7035 2024756
25 个
V-TEC PG21 LGR Pg 21 浅灰色;RAL 7035 2024764
25 个
V-TEC PG29 LGR Pg 29 浅灰色;RAL 7035 2024772
20 个
V-TEC PG36 LGR Pg 36 浅灰色;RAL 7035 2024780
10 个
V-TEC PG42 LGR Pg 42 浅灰色;RAL 7035 2024799
5 个
V-TEC PG48 LGR Pg 48 浅灰色;RAL 7035 2024802
5 个
附件

安装附件

产品 型号 产品编码 数量

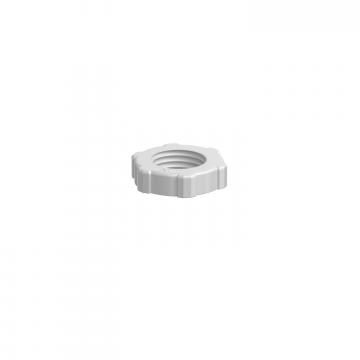

防松螺母,PG螺纹接头 防松螺母,PG螺纹接头 116 PG 7 2043076
100 个
下载

下载

V-TEC PG7 LGR / 2024705
