电缆桥架，SKS 110 FS
项目编号 6061303 | EAN码 4012196062294
- 产品描述
-

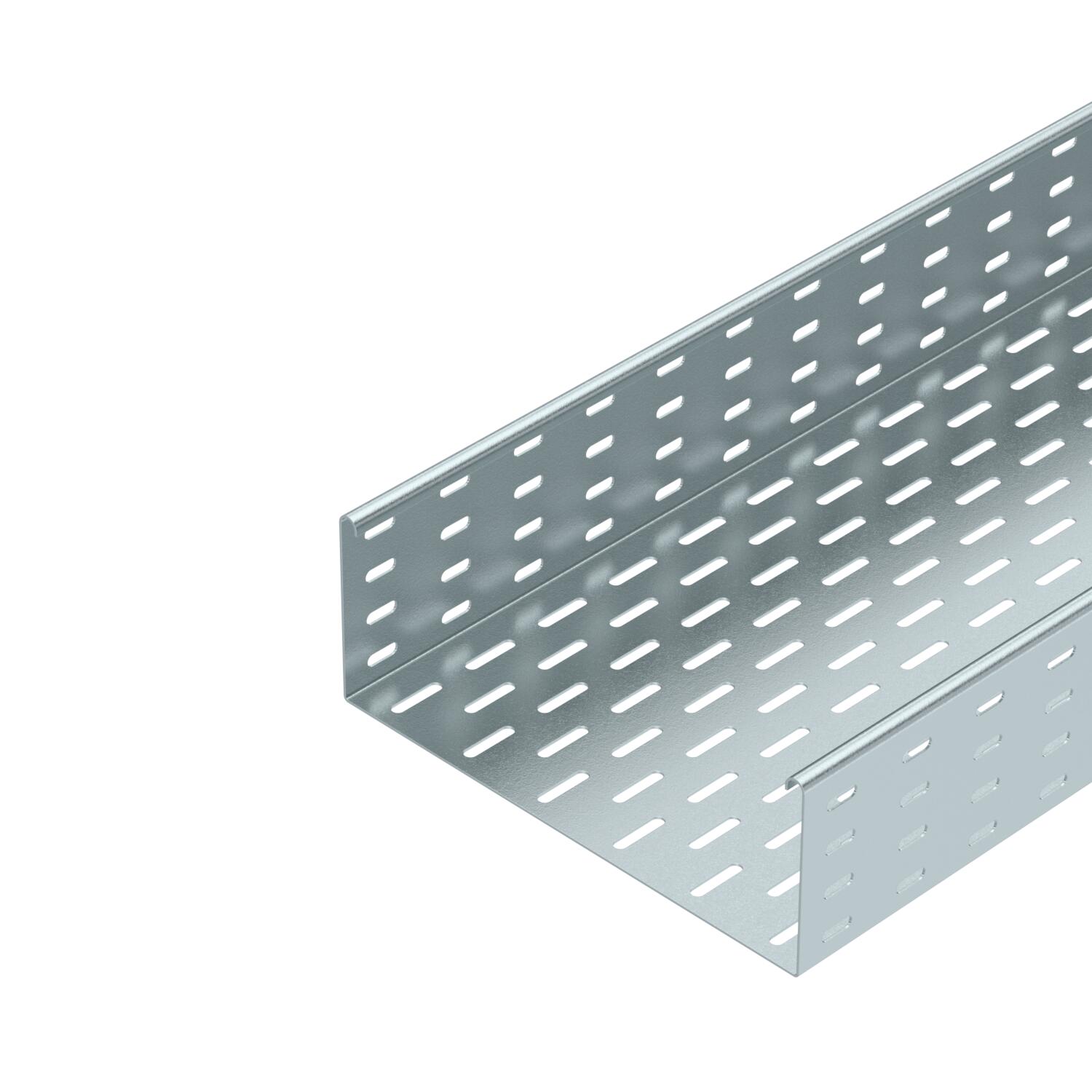

产品描述SKS 110 = 重载电缆桥架系统，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数

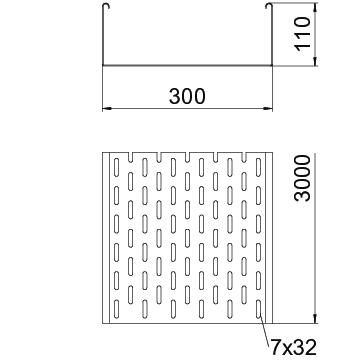

CO₂ 足迹 (GWP) 从摇篮到大门 15,393 kg CO₂e / 1 米 Maß W 300 mm NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 328 cm² 可用截面 32800 mm² 地面安装孔 是 宽度 12 in 宽度 300 mm 尺寸 110x300x3000 尺寸 110 x 300 尺寸 B 300 mm 带盖板 否 支撑距离1.5 m 3 kN/m 支撑间距2.0 m 1,76 kN/m 支撑间距2.0 m 2,4 kN/m 支撑间距3.0 m 1,2 kN/m 支撑间距3.5 m 0,84 kN/m 支撑间距4.0 m 0,8 kN/m 材料 钢 板厚 1,5 mm 板厚 0,06 in 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 附带连接件 长度 10 ft 长度 3000 mm 长跨距规格 否 附件 纵向连接件 RLVL 110 颜色 锌 高度 110 mm 高度 4 in 技术资料
负载图，电缆桥架SKS 110
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线和转角连接件，110 FS
RLVL 110 FS 6067131 10 个
底部连接件FS
SSLB 300 FS 7070217 20 个
90°弯角 110 FS
RB 90 130 FS 6036806 1 个
可调角度弯角 110 FS
RB W 130 FS 6037306 1 个
旁接三通，110 FS
RAA 130 FS 6042157 1 个
T形件110 FS
RT 130 FS 6038306 1 个
盖板，带螺旋扣，FS
DRL 300 FS 6052304 3 m
隔板，110 FS
TSG 110 FS 6062122 3 m
90°转角，110 FS
RB 90 130 FS 7001932 1 个 - 下载
-
