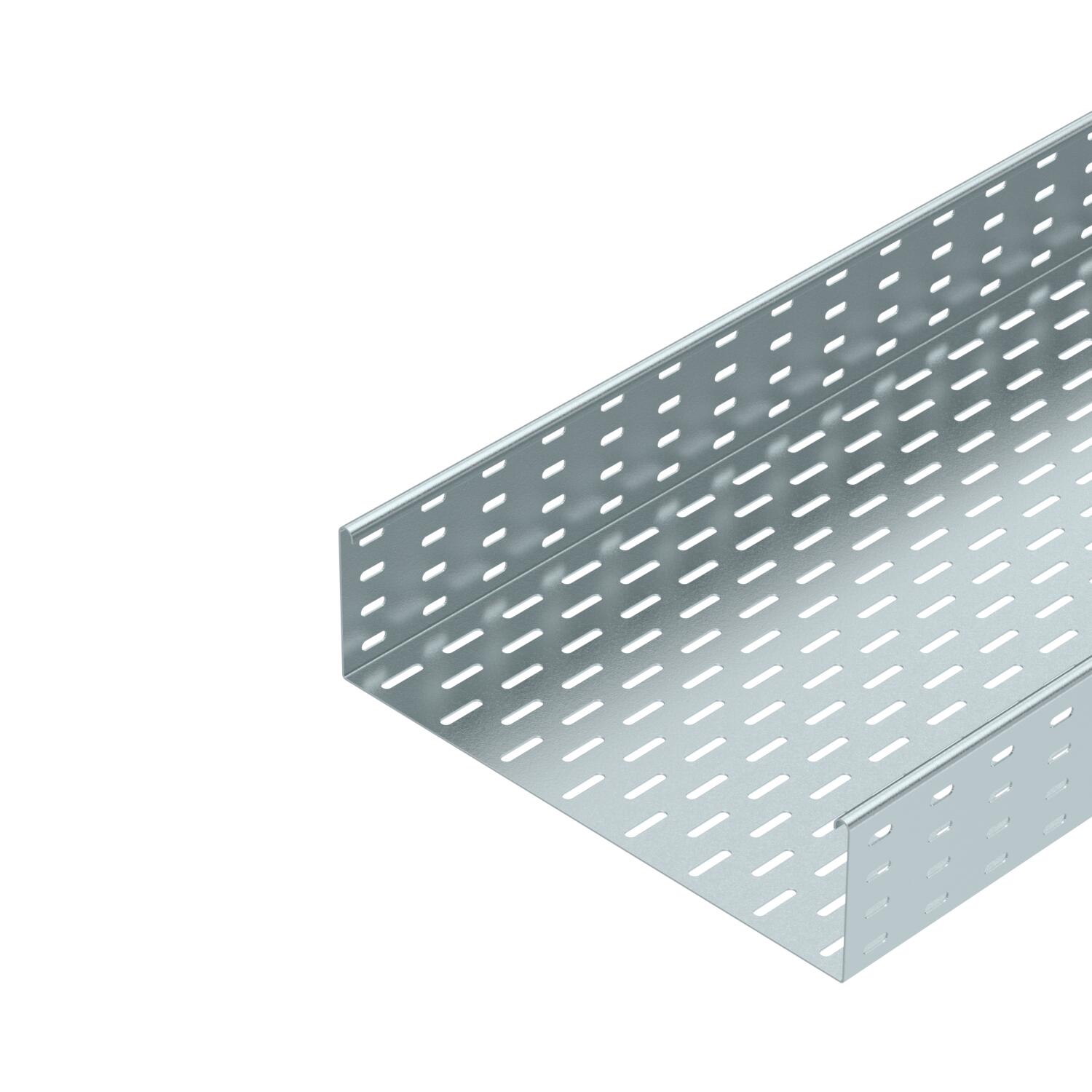

电缆桥架，SKS 110 FS
项目编号 6061400 | EAN码 4012196062355
- 产品描述
-
产品描述SKS 110 = 重载电缆桥架系统，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数

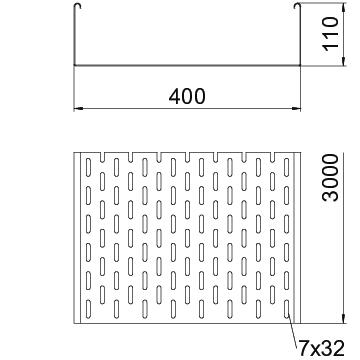

CO₂ 足迹 (GWP) 从摇篮到大门 18,11 kg CO₂e / 1 米 Maß W 400 mm NATO 穿孔样式 否 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 43800 mm² 可用截面 438 cm² 地面安装孔 是 宽度 16 in 宽度 400 mm 尺寸 110x400x3000 尺寸 110 x 400 尺寸 B 400 mm 带盖板 否 支撑距离1.5 m 3 kN/m 支撑间距2.0 m 1,76 kN/m 支撑间距2.0 m 2,4 kN/m 支撑间距3.0 m 1,2 kN/m 支撑间距3.5 m 0,84 kN/m 支撑间距4.0 m 0,8 kN/m 材料 钢 板厚 0,06 in 板厚 1,5 mm 电缆拖链系统连接器类型 拧紧 表面 带钢镀锌 载荷测试类型符合 IEC 61537 II 型 连接件型号 附带连接件 长度 10 ft 长度 3000 mm 长跨距规格 否 附件 纵向连接件 RLVL 110 颜色 锌 高度 110 mm 高度 4 in 技术资料
负载图，电缆桥架SKS 110
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
直线和转角连接件，110 FS
RLVL 110 FS 6067131 10 个
底部连接件FS
SSLB 400 FS 7070221 20 个
90°弯角 110 FS
RB 90 140 FS 6036808 1 个
可调角度弯角 110 FS
RB W 140 FS 6037308 1 个
旁接三通，110 FS
RAA 140 FS 6042159 1 个
T形件110 FS
RT 140 FS 6038308 1 个
盖板，带螺旋扣，FS
DRL 400 FS 6052401 3 m
隔板，110 FS
TSG 110 FS 6062122 3 m
90°转角，110 FS
RB 90 140 FS 7001940 1 个 - 下载
-
