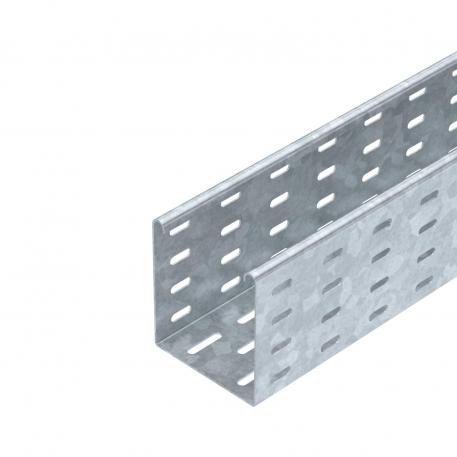

电缆桥架 SKS 110 FT

项目编号 6061605 | EAN码 4012196062539

3000 mm
1.5 mm
否
钢
热浸镀锌
产品描述

产品描述

SKS 110 = 重载电缆桥架系统，侧高110 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
  • Underwriters Laboratories Inc., USA & Canada
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
技术资料

尺寸

Maß W 100 mm
NATO 穿孔样式 否
不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 10800 mm²
可用截面 108 cm²
地面安装孔 是
宽度 4 in
宽度 100 mm
尺寸 110x100x3000
尺寸 110 x 100
尺寸 B 100 mm
带盖板 否
支撑距离1.5 m 3 kN/m
支撑间距2.0 m 2,4 kN/m
支撑间距2.0 m 1,76 kN/m
支撑间距3.0 m 1,2 kN/m
支撑间距3.5 m 0,84 kN/m
支撑间距4.0 m 0,8 kN/m
材料 钢
板厚 1,5 mm
板厚 0,06 in
电缆拖链系统连接器类型 拧紧
表面 热浸镀锌
载荷测试类型符合 IEC 61537 II 型
连接件型号 不带连接件
长度 10 ft
长度 3000 mm
长跨距规格 否
附件 纵向连接件 RLVL 110
高度 110 mm
高度 4 in

技术资料

负载图，电缆桥架SKS 110

负载图，电缆桥架SKS 110
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 板厚 功能维护 材料 表面 产品编码 数量
SKS 110 FT 3000 mm 100 mm 1.5 mm 否 钢 热浸镀锌 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1.5 mm 否 钢 热浸镀锌 6061621
3 m

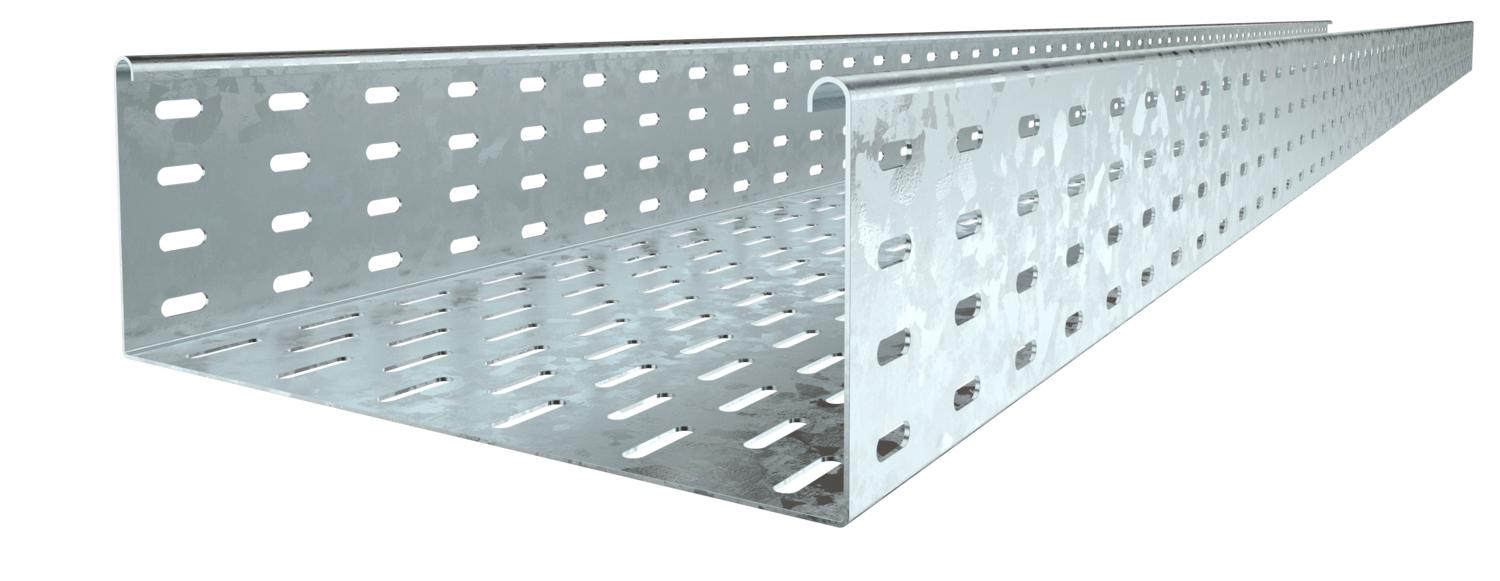

SKS 130 FT 3000 mm 300 mm 1.5 mm 否 钢 热浸镀锌 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1.5 mm 否 钢 热浸镀锌 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1.5 mm 否 钢 热浸镀锌 6061702
3 m
SKS 155 FT 3000 mm 550 mm 1.5 mm 否 钢 热浸镀锌 6061729
3 m
附件

系统附件

产品 型号 产品编码 数量
直线和转角连接件110 FT 直线和转角连接件110 FT RLVL 110 FT 6067913
10 个
底部连接件DD 底部连接件DD SSLB 100 DD 7070306
20 个
带旋转扣盖板 带旋转扣盖板 DRL 100 FT 6051340
3 m
90°弯角 110 FT 90°弯角 110 FT RB 90 110 FT 6036830
1 个
可调角度弯角 110 FT 可调角度弯角 110 FT RB W 110 FT 6037320
1 个
旁接三通，110 FT 旁接三通，110 FT RAA 110 FT 6042251
1 个
T形件110 FT T形件110 FT RT 110 FT 6038320
1 个
带旋转扣盖板 带旋转扣盖板 DRL 100 DD 6052703
3 m
隔板110 DD 隔板110 DD TSG 110 DD 6062335
3 m
90°转角，110 FT 90°转角，110 FT RB 90 110 FT 7127103
1 个
