电缆桥架RKS-Magic® 60 A4
项目编号 6047614 | EAN码 4012195706113
- 产品描述
-

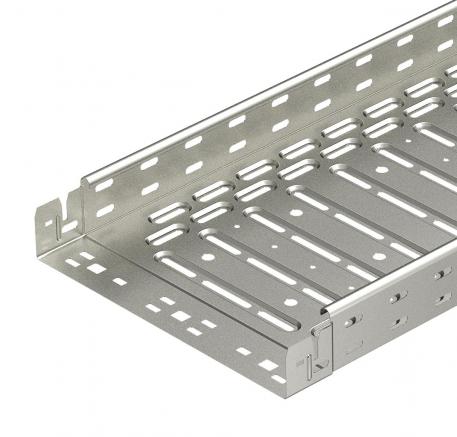

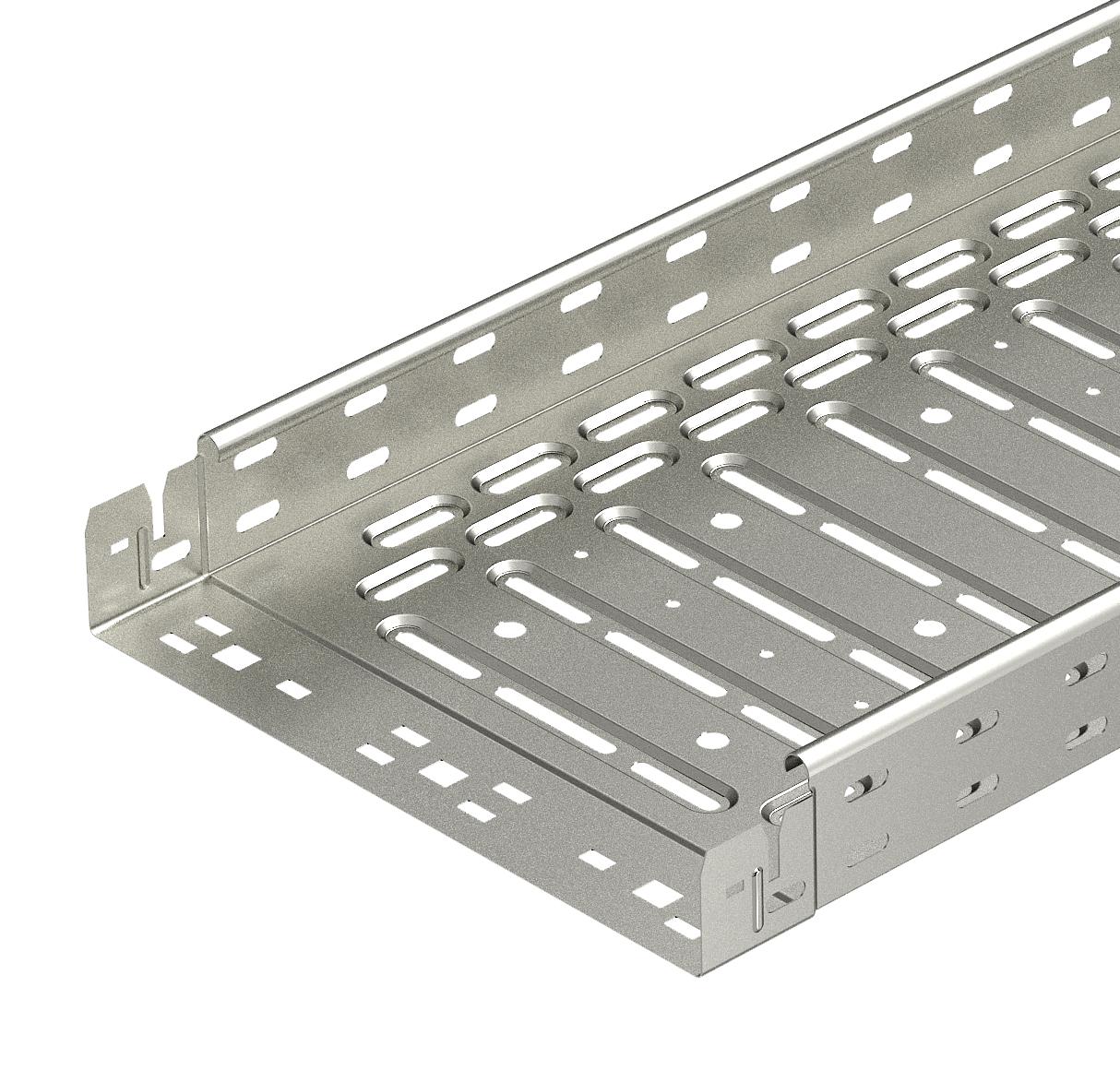

产品描述集成快速紧固系统的电缆桥架。 电缆桥架的可用长度为3,000毫米。

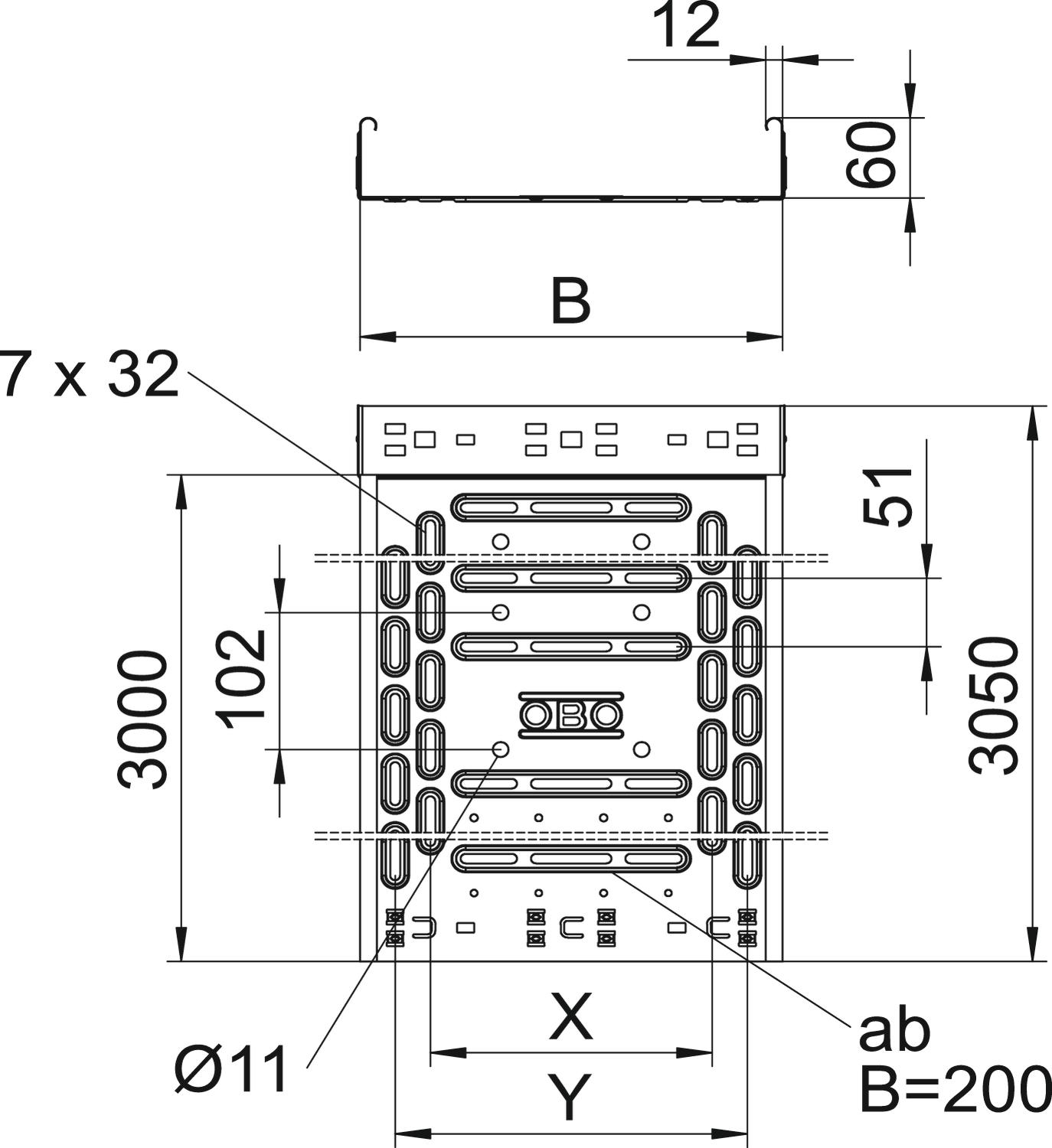

电缆桥架具有7 x 20 mm的连续侧孔，用于安装其他连接和安装组件。
用于直接螺纹杆悬挂的穿孔直径为 11 mm。
屏蔽衰减，无盖板20 dB，带盖板50 dB。
-
- 技术资料
-
技术参数
CO₂ 足迹 (GWP) 从摇篮到大门 7,6349 kg CO₂e / 1 米 NATO 穿孔样式 否 不锈钢，已酸洗 否 使用长度 3000 mm 侧孔 是 功能维护 是 可用截面 58 cm² 可用截面 5800 mm² 地面安装孔 是 宽度 100 mm 尺寸 60x100x3050 尺寸 B 100 mm 尺寸 y 50 mm 带盖板 否 底部开孔 1 支撑距离1.5 m 0,9 kN/m 支撑间距 1.0m 1,2 kN/m 支撑间距2.0 m 0,4 kN/m 支撑间距2.0 m 0,6 kN/m 材料 不锈钢，防锈等级 1.4571 板厚 0,75 mm 电缆拖链系统连接器类型 卡紧 磁性屏蔽衰减率（带盖板） 50 dB 磁性屏蔽衰减率（无盖板） 20 dB 表面 亮面，重新加工 载荷测试类型符合 IEC 61537 II 型 连接件型号 集成连接件 长度 3050 mm 长跨距规格 否 防火 功能完整性：电缆专用支撑结构 颜色 优质钢 高度 60 mm 技术资料

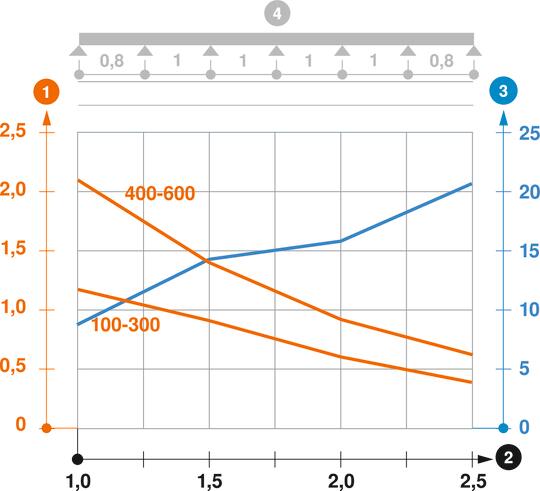

RKSM 60型电缆桥架负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
所有型号
-
系统附件
产品 型号 产品编码 数量

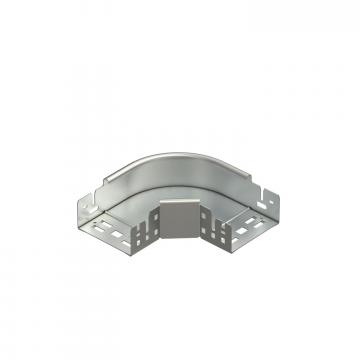

90°弯头60 A4
RBM 90 610 A4 6041200 1 个 - 下载
-
