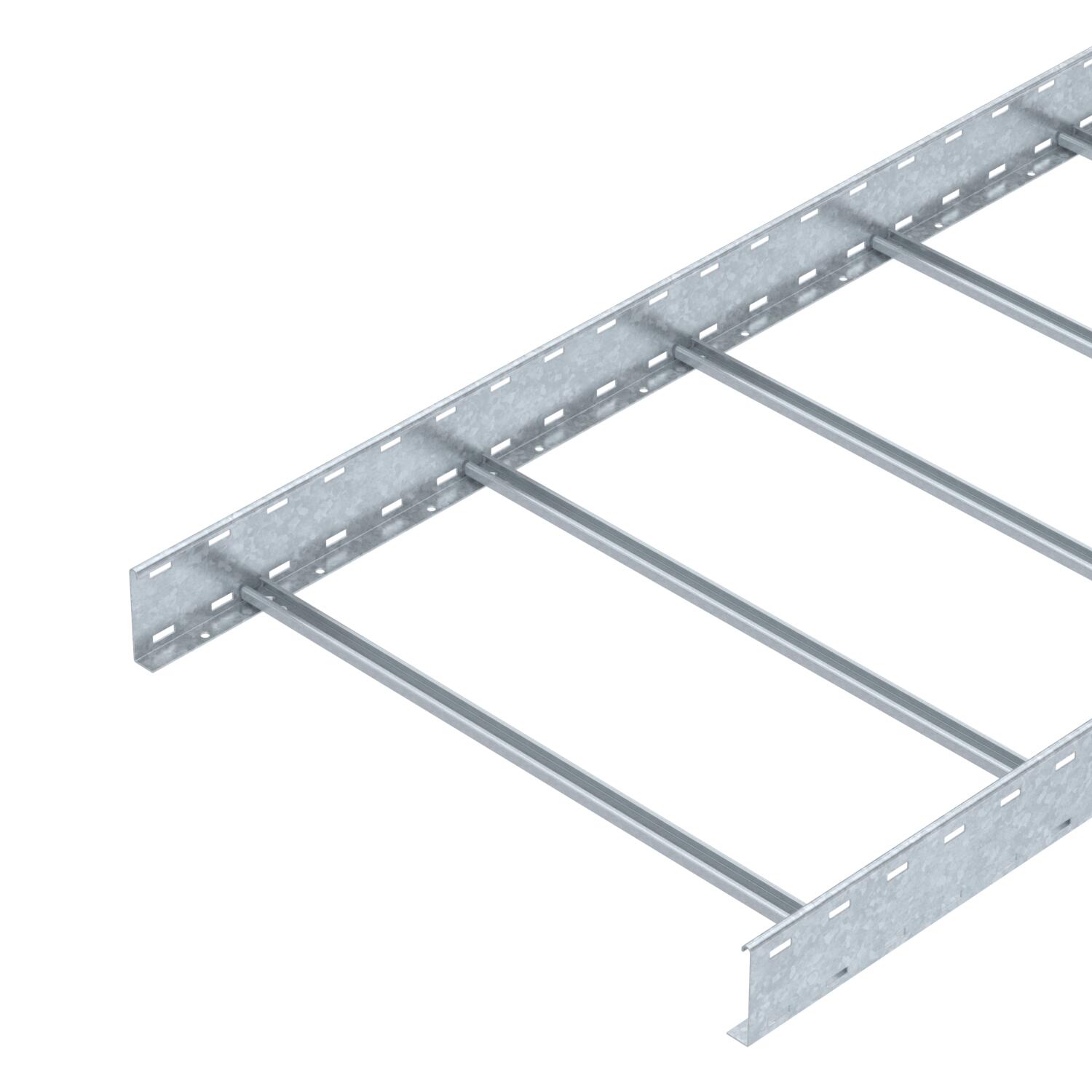

电缆梯架 SLCS 110, 6 m C30 FT
项目编号 6207316 | EAN码 4012196431922
- 产品描述
-

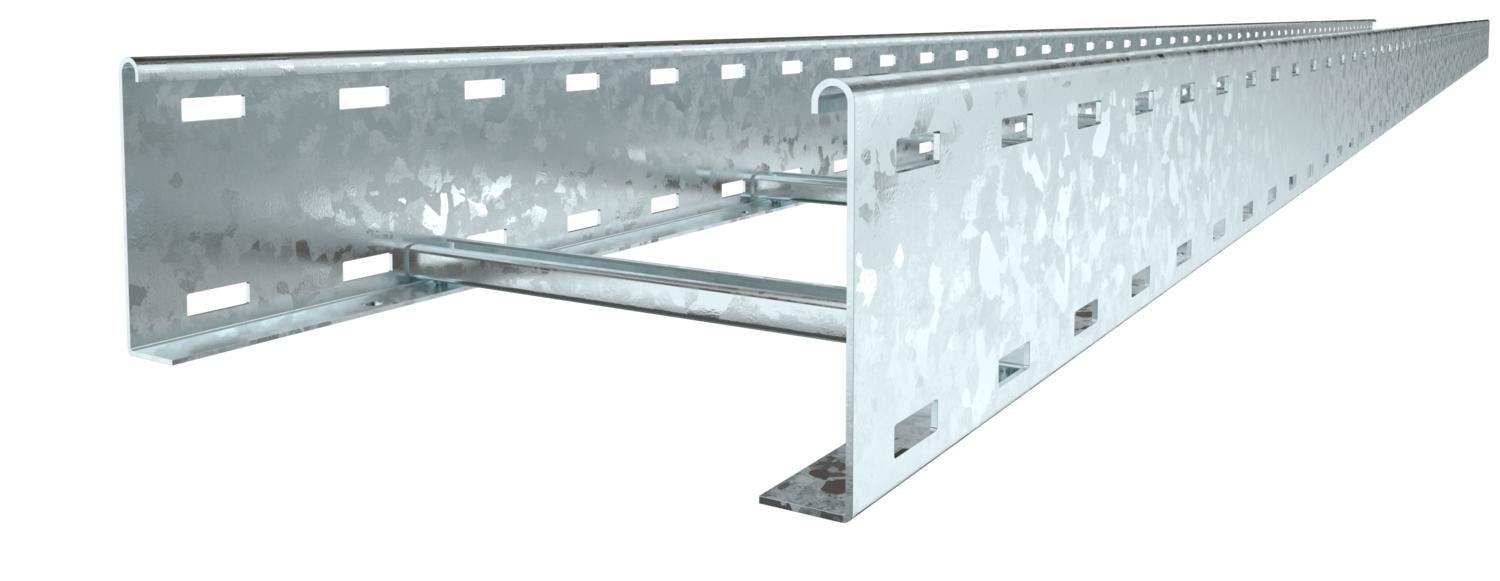

产品描述侧高为110 mm的电缆梯架，带有焊接C30型材横档，横档向上打开。 用于加固和边缘保护的轧制侧梁。 使用LKS 40型压具将其固定到支架上。 横档的槽尺寸为16.5 mm，合适的夹具为2056型。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
-
- 技术资料
-
技术参数

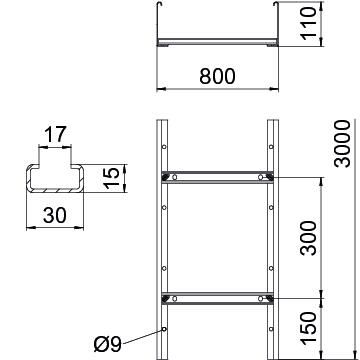

CO₂ 足迹 (GWP) 从摇篮到大门 15,364 kg CO₂e / 1 米 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 720 cm² 可用截面 72000 mm² 宽度 800 mm 导轨厚度 2 mm 导轨型式 平面型材 尺寸 110x800x3000 尺寸 B 800 mm 支撑间距2.0 m 3,5 kN/m 支撑间距3.0 m 1,9 kN/m 支撑间距4.0 m 1 kN/m 支撑间距5.0 m 0,8 kN/m 支撑间距5.0 m 0,25 kN/m 材料 钢 横杆间距 300 mm 横档版本 无孔型材 横档紧固 焊接 表面 热浸镀锌 长度 3000 ft 长度 3000 mm 长跨距规格 否 颜色 锌 高度 110 mm 技术资料

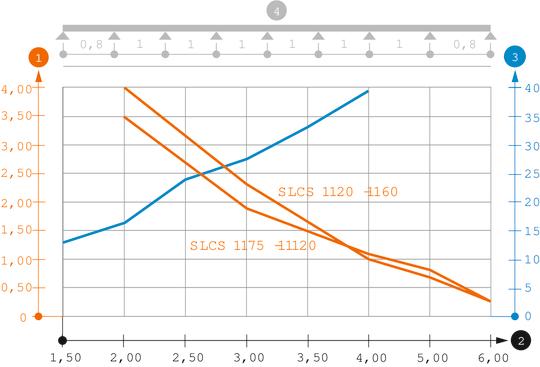

LG 110 VS型线缆架负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
