电缆梯架LG 110, 6m VS FT

项目编号 6216465 | EAN码 4012195065371

6000 mm
1.5 mm
否
钢
热浸镀锌
产品描述

产品描述

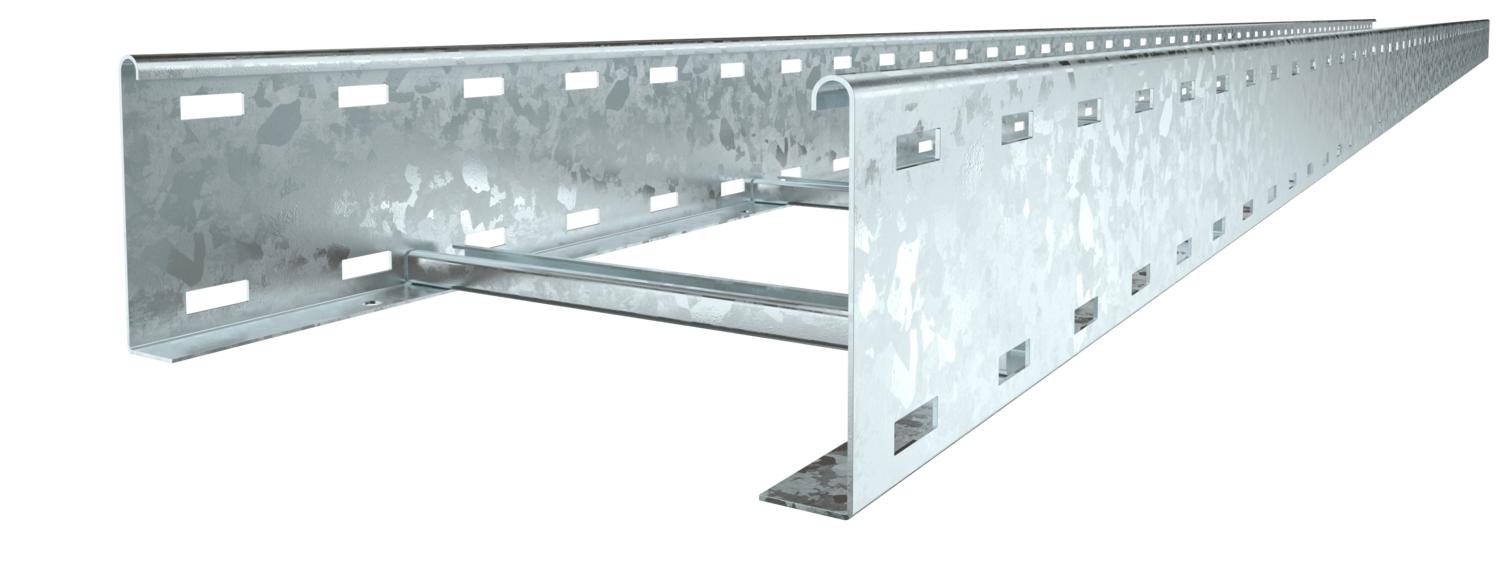

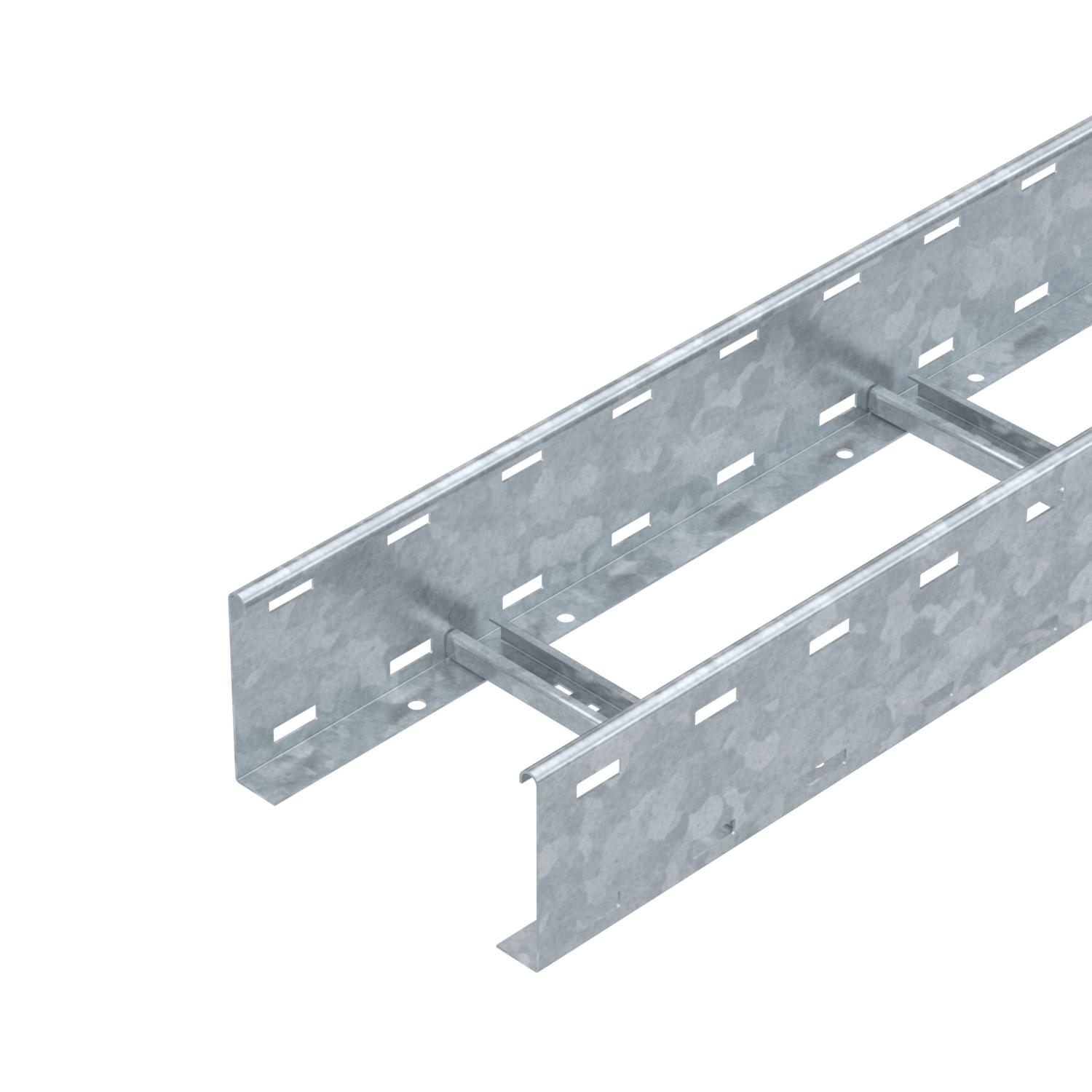

电缆梯架，带开孔侧围，侧高110 mm，带向上开口的铆接C形型材横杆。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
  • Magnetic shield insulation
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
  • Cable ladder, side height 110 mm
技术资料

技术参数

不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 188 cm²
可用截面 18800 mm²
宽度 200 mm
导轨厚度 1,5 mm
导轨型式 平面型材

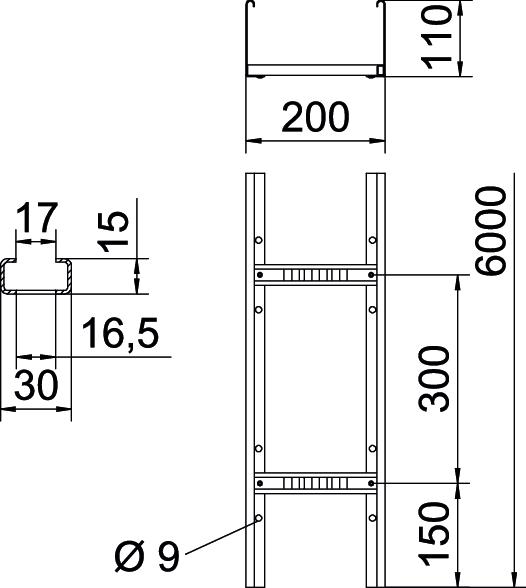

尺寸 110x200x6000
尺寸 110x200x6000
尺寸 B 200 mm
支撑间距2.0 m 3,1 kN/m
支撑间距2.0 m 2 kN/m
支撑间距3.0 m 1,4 kN/m
支撑间距3.5 m 0,9 kN/m
支撑间距4.0 m 0,65 kN/m
支撑间距4.5 m 0,5 kN/m
支撑间距5.0 m 0,5 kN/m
材料 钢
梯级开槽尺寸 16,50
横杆间距 300 mm
横档版本 带孔型材
横档紧固 空心铆钉
表面 热浸镀锌
长度 6000 ft
长度 6000 mm
长跨距规格 否
高度 110 mm

技术资料

电缆梯架LG 110 VS负载图

电缆梯架LG 110 VS负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 导轨厚度 功能维护 材料 表面 产品编码 数量
LG 112 VS 6 FT 6000 mm 200 mm 1.5 mm 否 钢 热浸镀锌 6216465
6 m
LG 113 VS 6 FT 6000 mm 300 mm 1.5 mm 否 钢 热浸镀锌 6216468
6 m
LG 114 VS 6 FT 6000 mm 400 mm 1.5 mm 否 钢 热浸镀锌 6216471
6 m
LG 115 VS 6 FT 6000 mm 500 mm 1.5 mm 否 钢 热浸镀锌 6216474
6 m
LG 116 VS 6 FT 6000 mm 600 mm 1.5 mm 否 钢 热浸镀锌 6216477
6 m
附件

系统附件

产品 型号 产品编码 数量
直线连接件FT 直线连接件FT LVG 110 FT 6216548
10 个
带旋转扣盖板 带旋转扣盖板 DRL 200 FT 6051367
3 m
隔板85 DD 隔板85 DD TSG 85 DD 6062331
3 m
