电缆梯架LG 60, 3 m NS FS 3000 | 200 | 1.5 | 否 | 钢 | 带钢镀锌
morepic-1 morepic-2 video-1 video-2

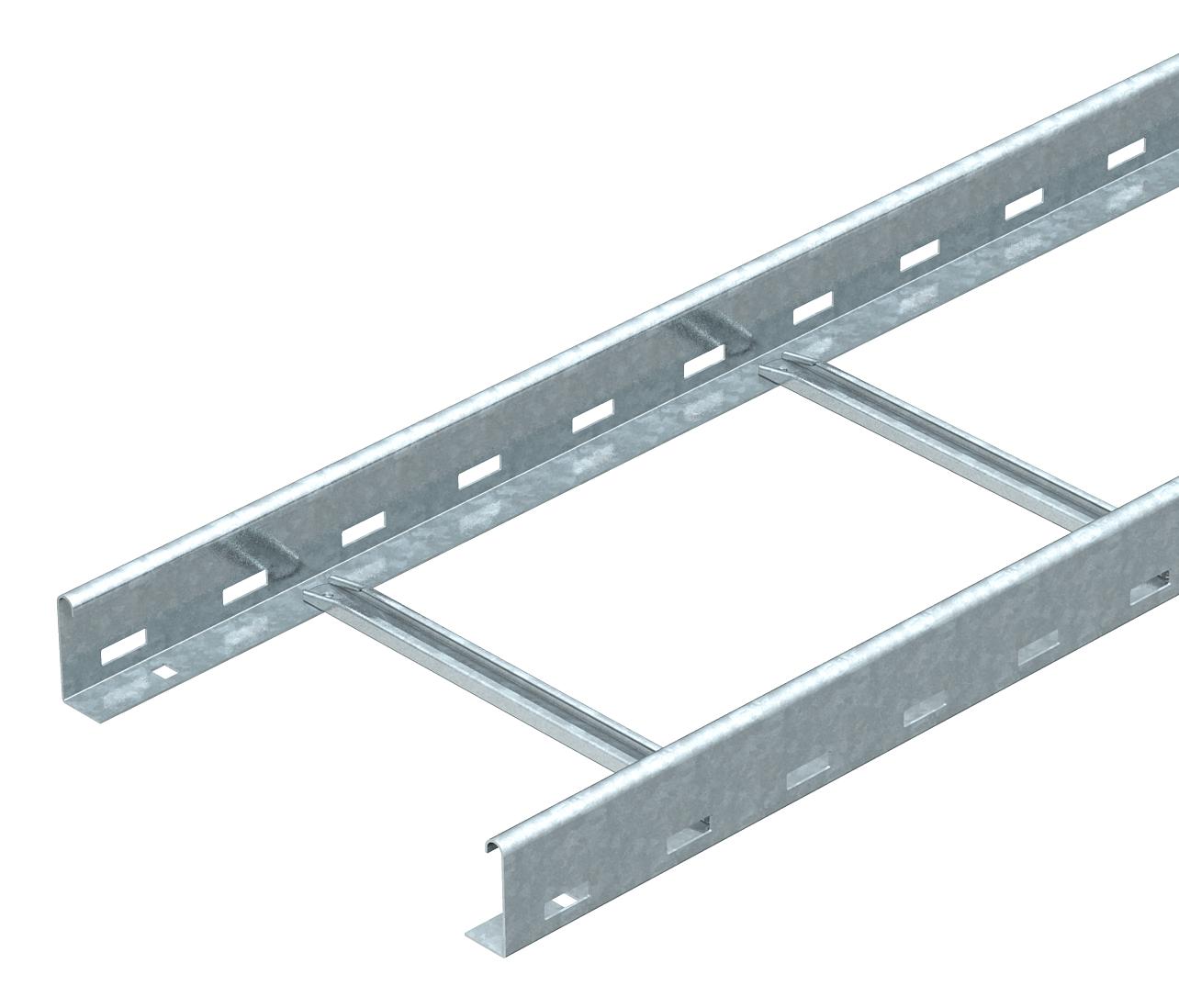

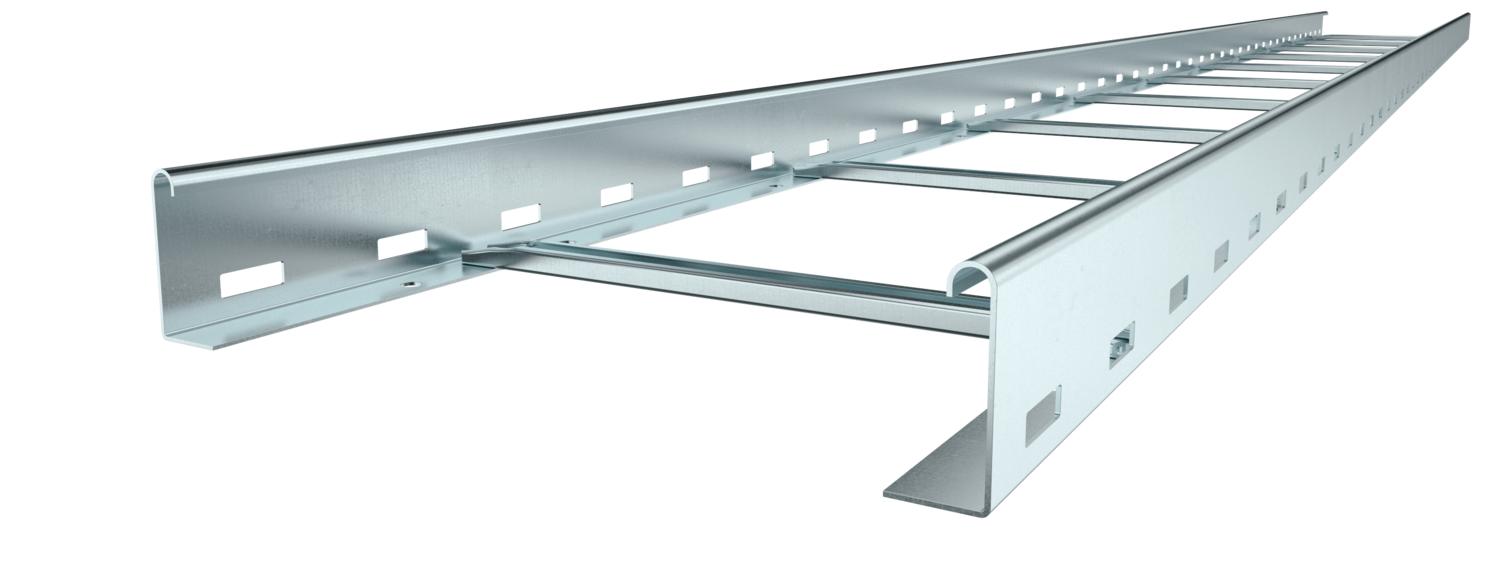

电缆梯架LG 60, 3 m NS FS

项目编号 6208506 | EAN码 4012195063957

3000 mm
1.5 mm
否
钢
带钢镀锌
产品描述

产品描述

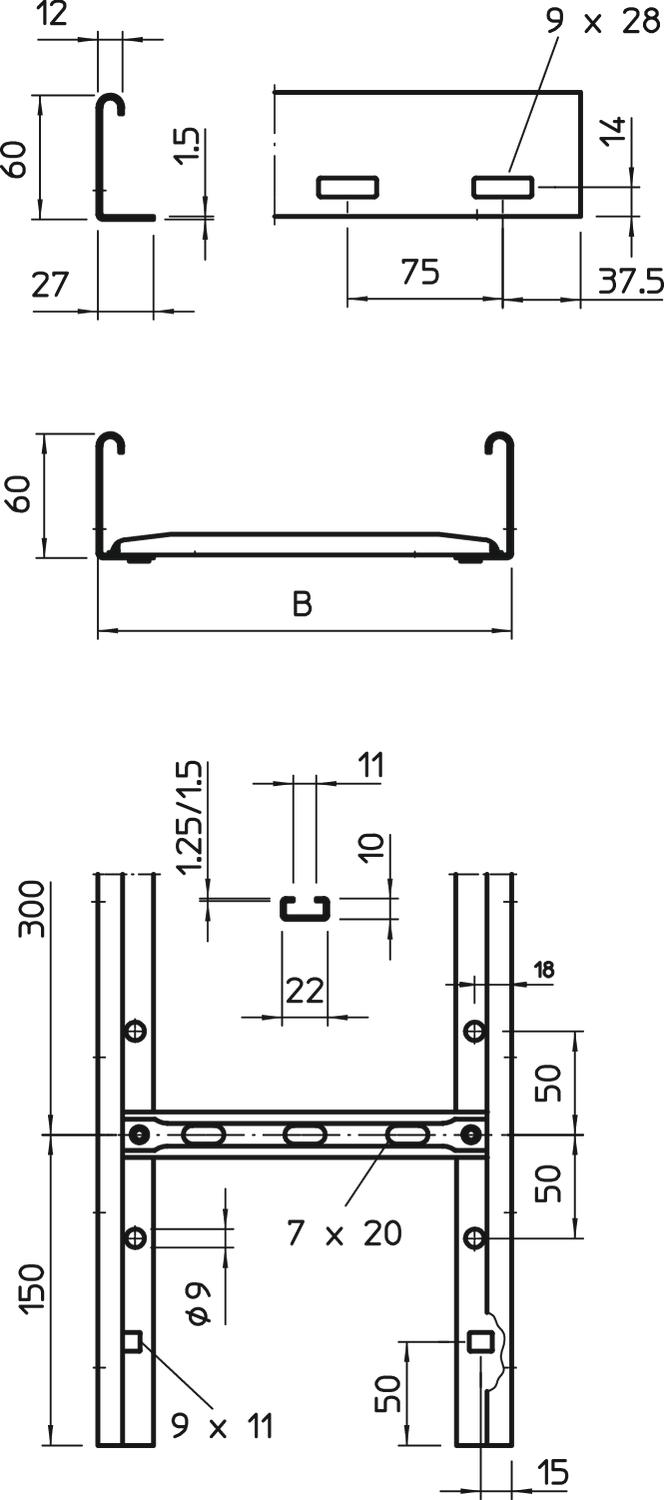

电缆梯架，带开孔的侧高 60 mm 的侧边，带铆接的开口向上的 C 型横档（NS 版本）。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
  • Magnetic shield insulation
  • 欧共体，根据欧共体指令的欧共体（EC）符合性声明
  • UKCA Konformitätserklärung
  • Cable ladder, side height 60 mm
技术资料

技术参数

不锈钢，已酸洗 否
侧孔 是
功能维护 否
可用截面 9800 mm²
可用截面 98 cm²
宽度 200 mm
导轨厚度 1,5 mm
导轨型式 平面型材
尺寸 60x200x3000
尺寸 60x200x3000
支撑距离1.5 m 3,1 kN/m
支撑间距2.0 m 1,5 kN/m
支撑间距2.0 m 2 kN/m
支撑间距3.0 m 1 kN/m
支撑间距3.5 m 0,6 kN/m
支撑间距4.0 m 0,4 kN/m
材料 钢
横杆间距 300 mm
横档版本 带孔型材
横档紧固 空心铆钉
表面 带钢镀锌
长度 3000 ft
长度 3000 mm
长跨距规格 否
高度 60 mm

技术资料

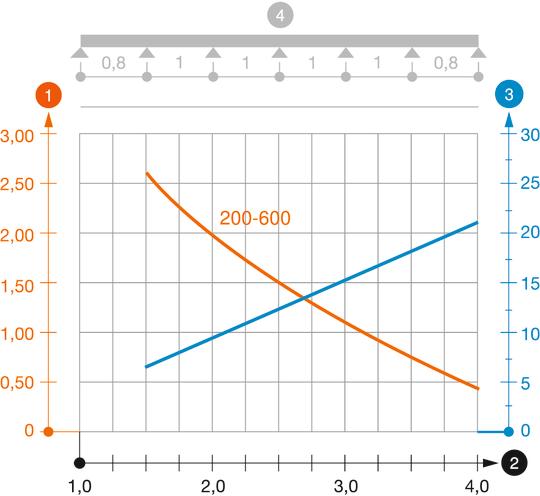

LG 60 NS型线缆架负载图

LG 60 NS型线缆架负载图
  • 允许电缆托盘/梯架负载，单位：kN/m，无人力负载 允许电缆托盘/梯架负载，单位：kN/m，无人力负载
  • 支撑隔距，单位：m 支撑隔距，单位：m
  • 在允许的允许的KN/m情况下的侧轨弯折，单位：mm 在允许的允许的KN/m情况下的侧轨弯折，单位：mm
  • 测试过程中的负载方案 测试过程中的负载方案
  • 带有电缆桥架/梯子宽度的负载曲线，单位为 mm 带有电缆桥架/梯子宽度的负载曲线，单位为 mm
  • 取决于跨度的钢轨挠度曲线 取决于跨度的钢轨挠度曲线
所有型号

所有型号

型号 长度 宽度 导轨厚度 功能维护 材料 表面 产品编码 数量
LG 620 NS 3 FS 3000 mm 200 mm 1.5 mm 否 钢 带钢镀锌 6208506
3 m
LG 630 NS 3 FS 3000 mm 300 mm 1.5 mm 否 钢 带钢镀锌 6208509
3 m
LG 640 NS 3 FS 3000 mm 400 mm 1.5 mm 否 钢 带钢镀锌 6208512
3 m
LG 650 NS 3 FS 3000 mm 500 mm 1.5 mm 否 钢 带钢镀锌 6208515
3 m
LG 660 NS 3 FS 3000 mm 600 mm 1.5 mm 否 钢 带钢镀锌 6208518
3 m
附件

系统附件

产品 型号 产品编码 数量
盖板，带螺旋扣，FS 盖板，带螺旋扣，FS DRL 200 FS 6052207
3 m

安装附件

产品 型号 产品编码 数量

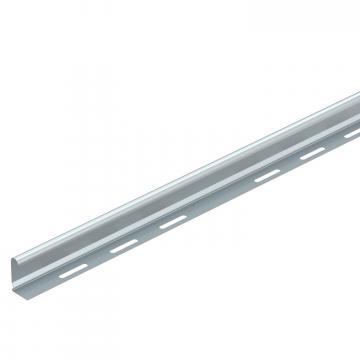

隔板45 FS 隔板45 FS TSG 45 FS 6062033
3 m
