电缆梯架LG 60, 3 m VS FS
项目编号 6208550 | EAN码 4012195064084
- 产品描述
-
产品描述

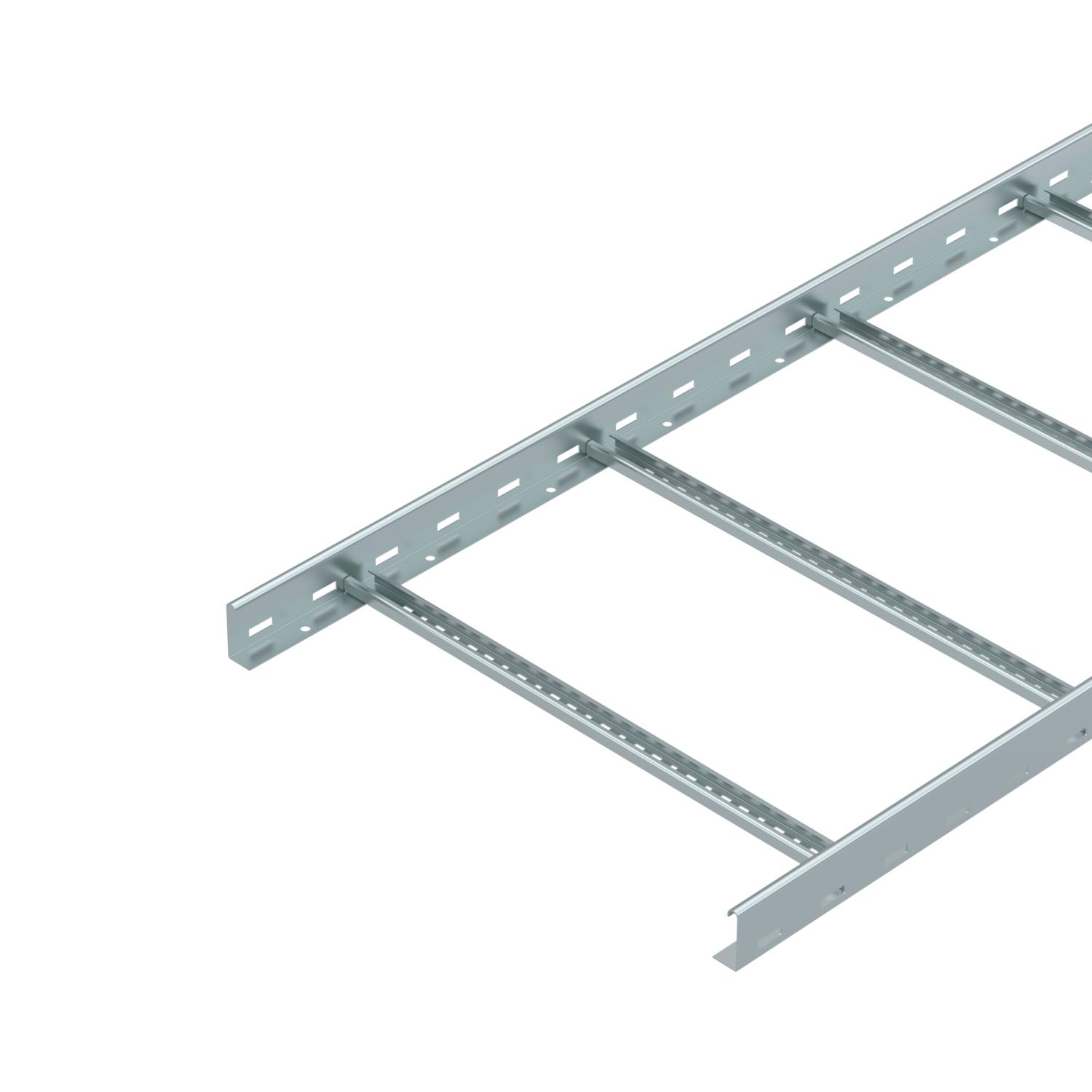

线缆架，带开孔侧围，侧高60 mm，带向上开口的铆接C形型材横杆（VS型）。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
其他宽度可根据要求提供。
-
- 技术资料
-
技术参数
CO₂ 足迹 (GWP) 从摇篮到大门 0,925 kg CO₂e / 1 米 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 298 cm² 可用截面 29800 mm² 宽度 600 mm 导轨厚度 1,5 mm 导轨型式 平面型材 尺寸 60x600x3000 尺寸 60x600x3000 尺寸 B 600 mm 支撑距离1.5 m 3,1 kN/m 支撑间距2.0 m 1,5 kN/m 支撑间距2.0 m 2,25 kN/m 支撑间距3.0 m 1,1 kN/m 支撑间距3.5 m 0,75 kN/m 支撑间距4.0 m 0,45 kN/m 材料 钢 梯级开槽尺寸 16,50 横杆间距 300 mm 横档版本 带孔型材 横档紧固 空心铆钉 表面 带钢镀锌 长度 3000 ft 长度 3000 mm 长跨距规格 否 颜色 锌 高度 60 mm 技术资料
电缆梯架LG 60 VS负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
盖板，带螺旋扣，FS
DRL 600 FS 6052606 3 m 安装附件
产品 型号 产品编码 数量
隔板45 FS
TSG 45 FS 6062033 3 m - 下载
-
REACH 符合性声明 LG 660 VS 3 FS / 6208550 , 0.12MB , pdfRoHS 符合性声明 LG 660 VS 3 FS / 6208550 , 0.12MB , pdf
