这篇文章已停刊

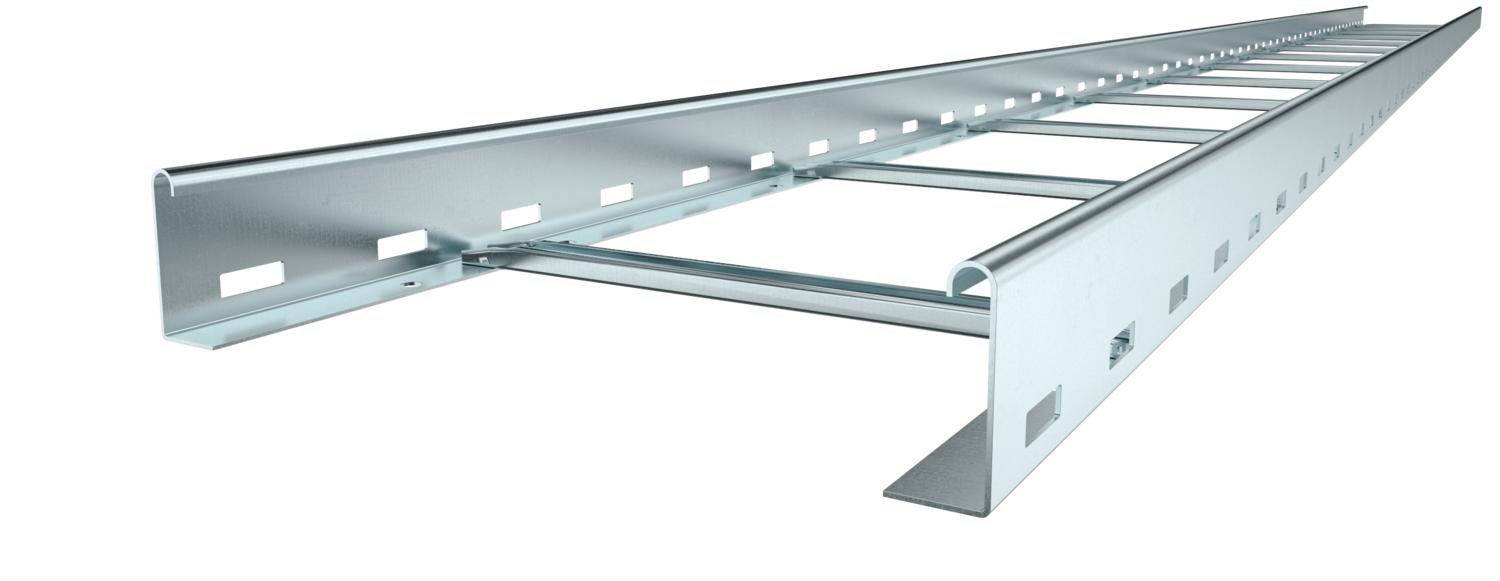

电缆梯架LG 60, 6m NS FS
项目编号 6208581 | EAN码 4012195064114
- 产品描述
-
产品描述电缆梯架，带开孔的侧高 60 mm 的侧边，带铆接的开口向上的 C 型横档（NS 版本）。
屏蔽衰减：无盖板10 dB，带盖板15 dB。
-
- 技术资料
-
技术参数
CO₂ 足迹 (GWP) 从摇篮到大门 6,024 kg CO₂e / 1 米 不锈钢，已酸洗 否 侧孔 是 功能维护 否 可用截面 98 cm² 可用截面 9800 mm² 宽度 200 mm 导轨厚度 1,5 mm 导轨型式 平面型材 尺寸 60x200x6000 尺寸 60x200x6000 支撑距离1.5 m 3,1 kN/m 支撑间距2.0 m 1,5 kN/m 支撑间距2.0 m 2 kN/m 支撑间距3.0 m 1 kN/m 支撑间距3.5 m 0,6 kN/m 支撑间距4.0 m 0,4 kN/m 材料 钢 横杆间距 300 mm 横档版本 带孔型材 横档紧固 空心铆钉 表面 带钢镀锌 长度 6000 mm 长度 6000 ft 长跨距规格 否 高度 60 mm 技术资料
LG 60 NS型线缆架负载图
-
允许电缆托盘/梯架负载，单位：kN/m，无人力负载
-
支撑隔距，单位：m
-
在允许的允许的KN/m情况下的侧轨弯折，单位：mm
-
测试过程中的负载方案
-
带有电缆桥架/梯子宽度的负载曲线，单位为 mm
-
取决于跨度的钢轨挠度曲线
-
- 所有型号
-
系统附件
产品 型号 产品编码 数量
盖板，带螺旋扣，FS
DRL 200 FS 6052207 3 m 安装附件
产品 型号 产品编码 数量
隔板45 FS
TSG 45 FS 6062033 3 m - 下载
-
REACH 符合性声明 LG 620 NS 6 FS / 6208581 , 0.12MB , pdfRoHS 符合性声明 LG 620 NS 6 FS / 6208581 , 0.12MB , pdf
