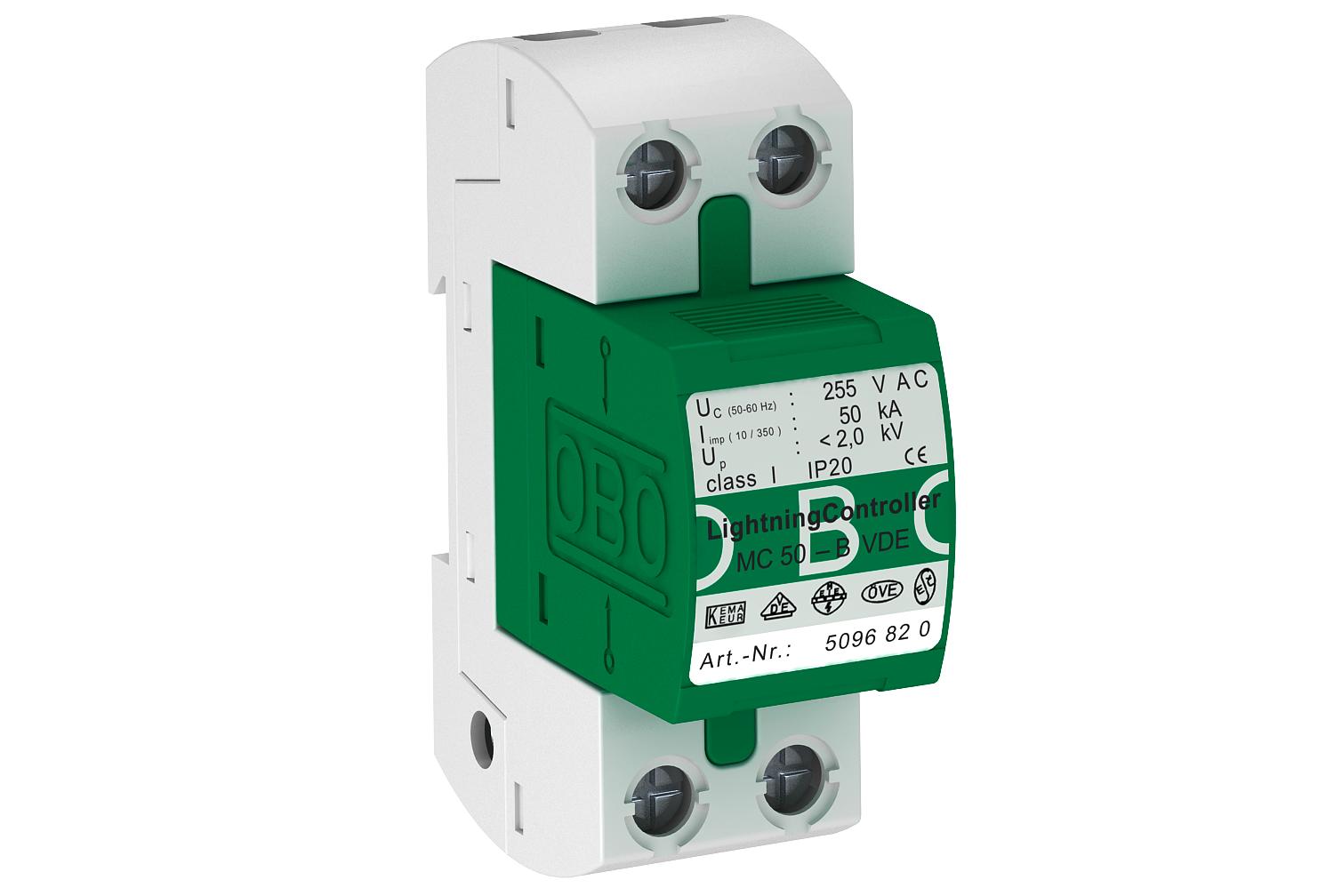

电涌保护器 1极

项目编号 5096847 | EAN码 4012195966388

产品描述
产品描述
雷电流保护器1级,符合 DIN EN 61643-11 的要求,用于符合 IEC 61312-1 或 VDE 0185-305 (IEC 62305) 的防雷分区概念的 0 到 1区 (LPZ)

• 模块和底座,模块可插拔
• 每极放电电流 50 kA (10/350 µs)
• 电压保护水平 < 2.0 kV
• 续流遮断能力 25 kA Ipeak
• 包括用于接线标记的插入式帽盖
• 封闭式无电弧外泄的火花间隙,可应用在市面上常见的配电箱内。

应用示例:工厂;符合 VDE-AR-N 4100的雷电流保护器,用于电表前端区域。

注意:与下级电涌保护器进行保护时,需要两者间不小于5 m的线缆长度作为退耦长度。
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest,匈牙利
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • 230/400 V system
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 0过渡到LPZ 1
技术资料

技术参数

LPZ 0→1
SPD 依据 IEC 61643-1 I 级
SPD 符合 EN 61643-11 类型 1
SPD 符合 UL 1449 Type 1
保护等级 IP20
信号装置
响应时间 <100 ns
外泄型
安装方式 导轨35mm

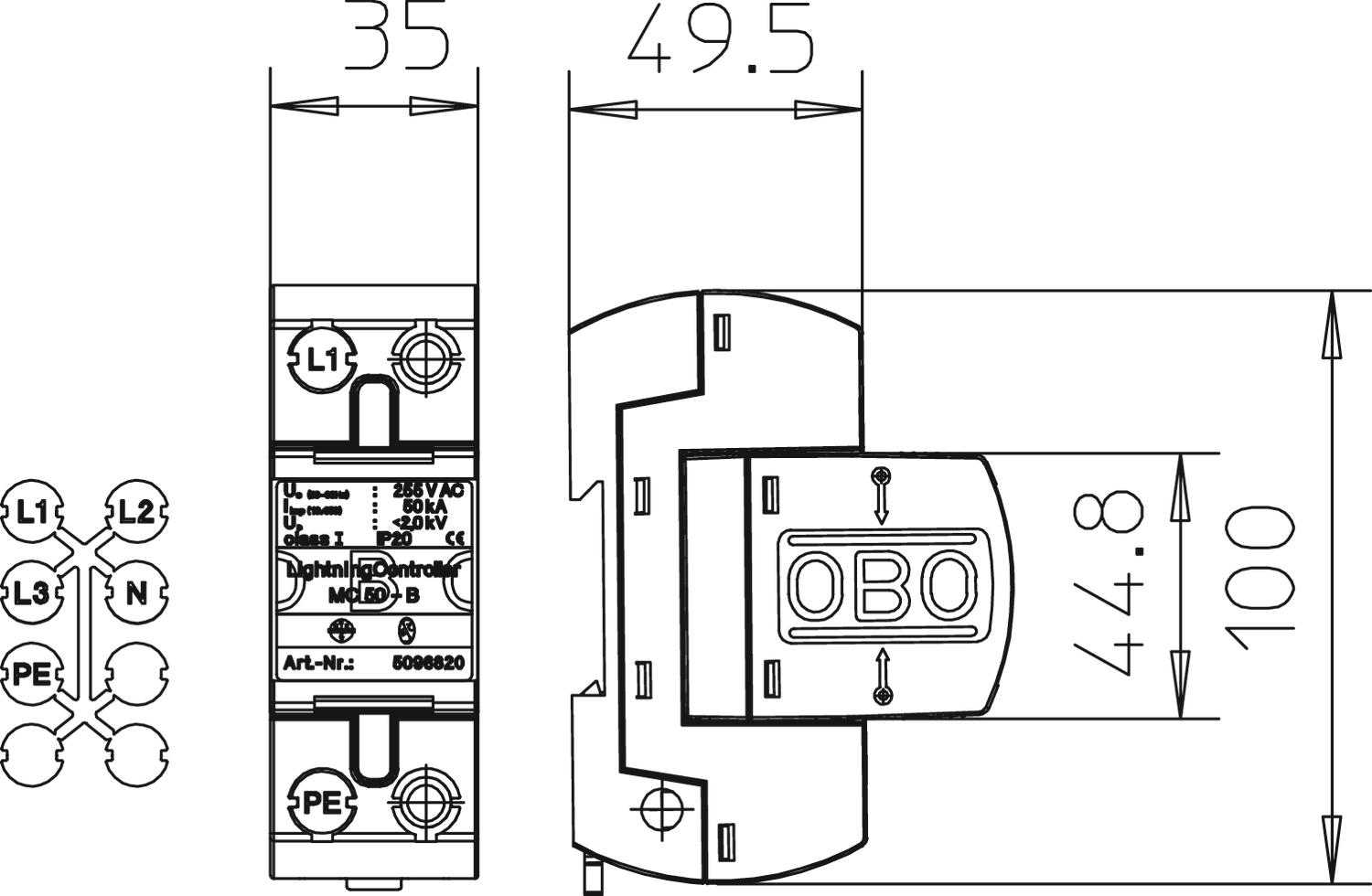

宽度 35 mm
尺寸 255V
放电电流 (8/20 µs) [总体] 50 kA
最大刚性导线截面(实心/绞合) 50 mm²
最大后备熔断器 500 A
最大工作温度 85 °C
最大持续工作电压AC 255 V
最大电源侧过流保护 500
最小刚性导线截面(实心/绞合) 10 mm²
最小工作温度 -40 °C
标称放电电流 (8/20 µs) 50 kA
测试类别 1级
电极规格 1
电源侧过流保护最大时抗短路 25 kA
电网制式 其他
短路承受力 25 kA
续流灭弧能力(有效)[N-PE] 25 kA
脉冲冲击电流(10/350 μs) 50 kA
规格 1极 整体;255 V
过压保护装置的线路类型 电源线 AC
遥信装置
长度 100 mm
防爆测试版
雷电冲击电流 (10/350) [总] 50 kA
额定工作电压 AC (50 / 60 Hz) 230 V
高度 69 mm
所有型号

所有型号

型号 产品编码 数量
MC 50-B VDE 5096847
1 个
