- 产品描述
-

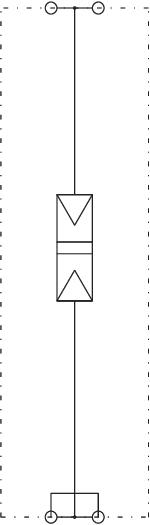

产品描述用于 TN-S 和 TT 系统,作为 N-PE 间的火花间隙保护器,满足IEC 61643对Type 1(B 类)保护器的要求,适用于根据 IEC 61312-1 或 DIN VDE 0185-305第 4 部分的防雷分区概念的 0区 到 1区 (LPZ)的 N 和 PE 之间的火花间隙。
• 符合VDE-AR-N 4100的要求
• 放电电流 125 kA (10/350 µs)
• 包括用于标记连接的插入式盖帽
• 电压保护水平<2.5kV
• 密封结构、无电弧外泻的火花间隙:可用于通用市场的配电箱
应用示例:用于电源进线区域符合 VDE-AR-N 4100 的电涌保护器。
注意:与下级电涌保护器进行保护时,需要两者间不小于5 m的线缆长度作为退耦长度。
- 技术资料
-
技术参数

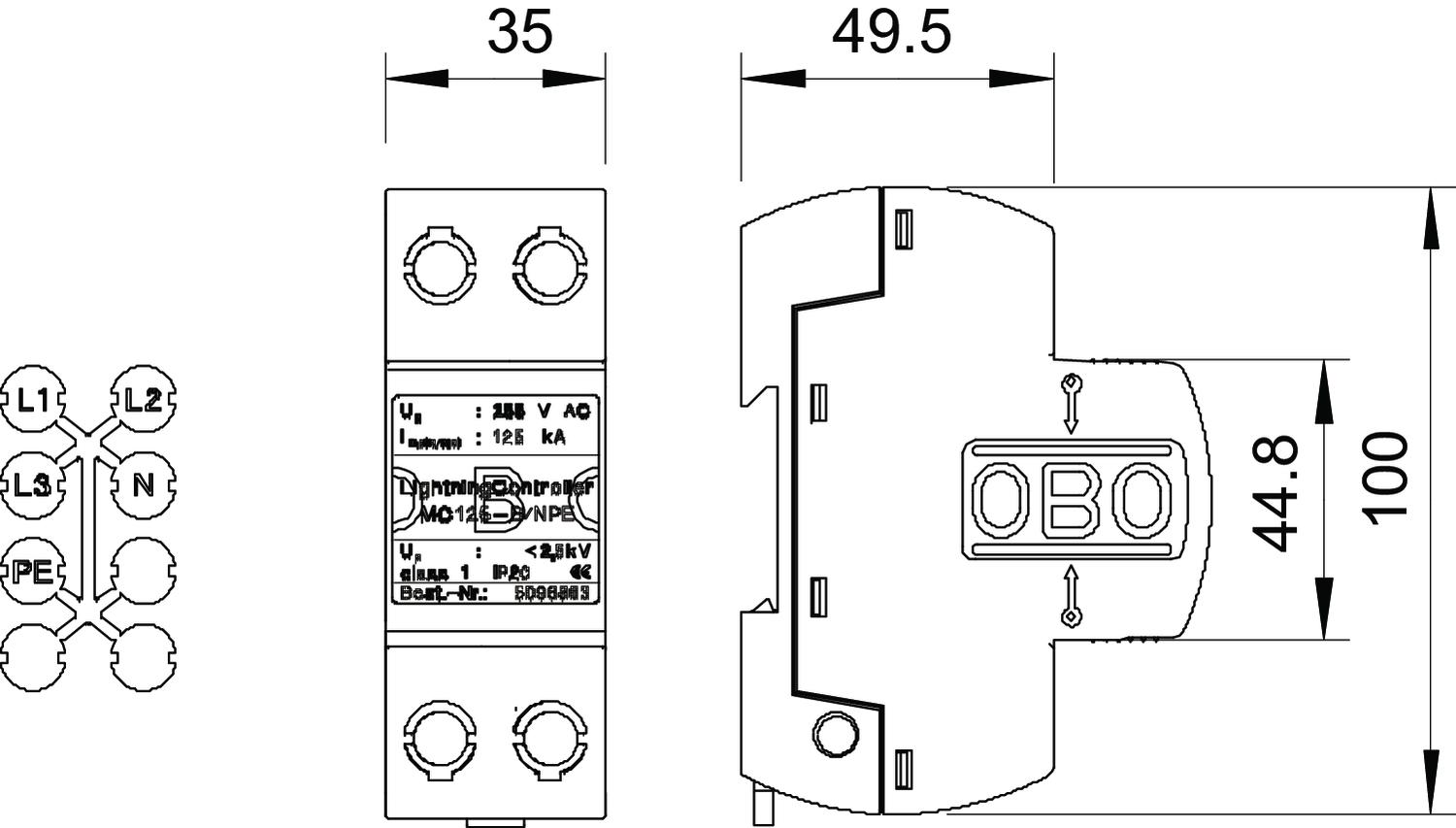

LPZ 0→1 SPD 依据 IEC 61643-1 I 级 SPD 符合 EN 61643-11 类型 1 保护等级 IP20 信号装置 无 响应时间 <100 ns 外泄型 否 安装方式 导轨35mm 宽度 35 mm 尺寸 255V 放电电流 (8/20 µs) [总体] 125 kA 最大刚性导线截面(实心/绞合) 50 mm² 最大工作温度 85 °C 最大持续工作电压AC 255 V 最小刚性导线截面(实心/绞合) 10 mm² 最小工作温度 -40 °C 标称放电电流 (8/20 µs) 50 kA 测试类别 1级 是 电极规格 N/PE 电源侧过流保护最大时抗短路 0 kA 电网制式 其他 续流灭弧能力(有效)[N-PE] 0,1 kA 脉冲冲击电流(10/350 μs) 50 kA 规格 1极,255V 遥信装置 否 长度 100 mm 防爆测试版 否 雷电冲击电流 (10/350) [总] 125 kA 额定工作电压 AC (50 / 60 Hz) 230 V 高度 69 mm - 所有型号
- 下载
-
REACH 符合性声明 MC 125-B NPE / 5096863 , 0.12MB , pdfRoHS 符合性声明 MC 125-B NPE / 5096863 , 0.12MB , pdf
