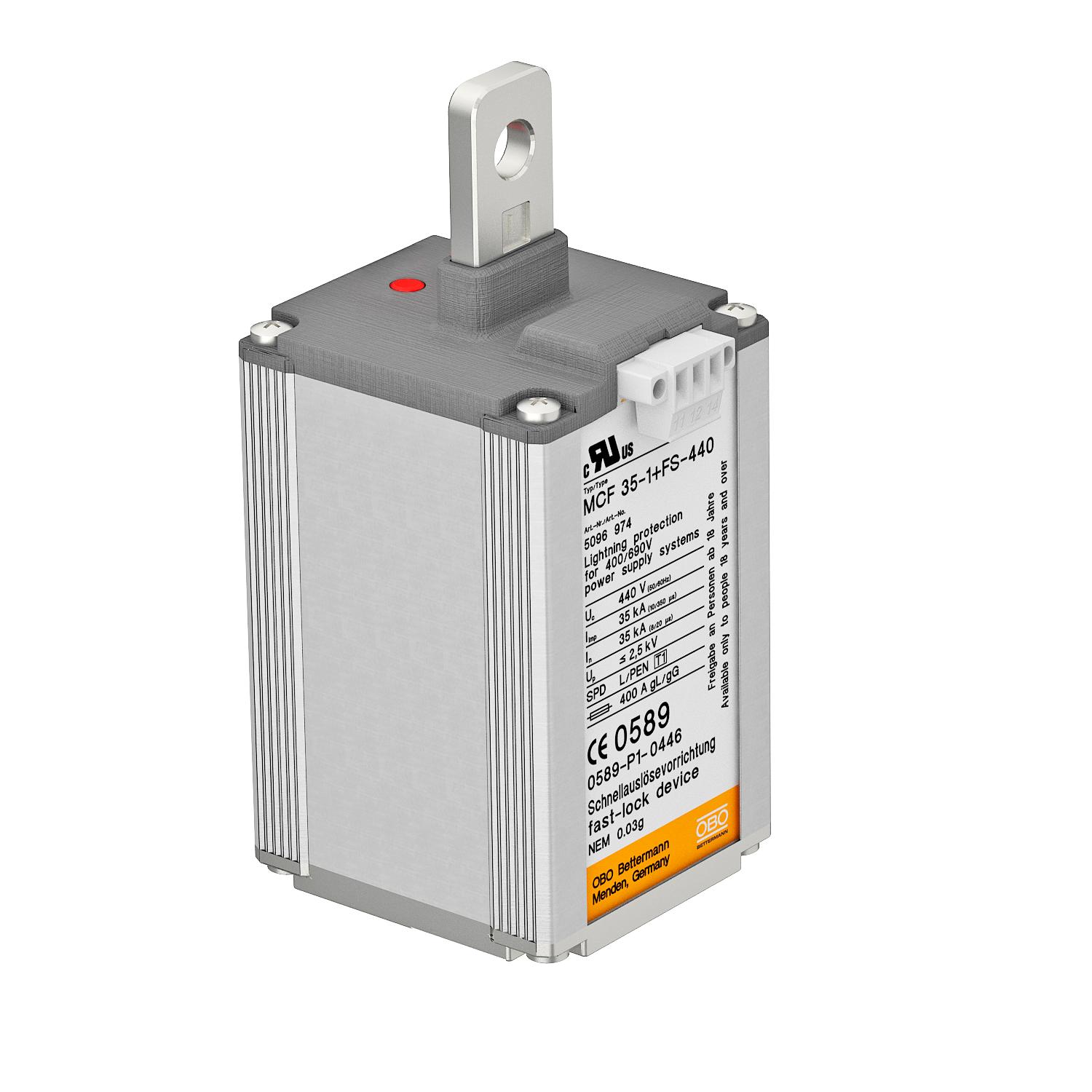

电涌保护器 MCF 35, 400/690 V, 1极,带遥信报警装置

项目编号 5096974 | EAN码 4012195990116

5096974 / MCF 35-1+FS-440
1
35 kA
440 V
IP20
产品描述
产品描述
电涌保护器1级

• 用于符合 DIN EN 62305 (IEC 62305) 的防雷等电位连接
• 每极冲击放电电流 35 kA (10/350)
• 续流遮断能力 50 kArms,最大后备熔丝 400 A gL/gG
• 密封式电涌保护器,用于标准配电箱
• 带断开状态指示器
• 带遥信报警装置

应用:仅适用于 400/690V 系统
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • 额定电压400V
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 0过渡到LPZ 1
技术资料

连接选项

FM 连接 转换
LPZ 0→1
SPD 依据 IEC 61643-1 I 级
SPD 符合 EN 61643-11 类型 1
供电类型 TN
供电类型 TN-C
保护等级 IP20
信号装置
响应时间 <100 ns
外泄型
尺寸 440V
放电电流 (8/20 µs) [总体] 35 kA
最大后备熔断器 400 A
最大工作温度 85 °C
最大持续工作电压AC 440 V
最大电源侧过流保护 400
最小工作温度 -40 °C
材料 压铸铝
标称放电电流 (8/20 µs) 35 kA
测试类别 1级
电极规格 1
电网制式 TN
续流灭弧能力(有效)[N-PE] 50 kA
脉冲冲击电流(10/350 μs) 35 kA
规格 1 极
过压保护装置的线路类型 电源线 AC
遥信装置
雷电冲击电流 (10/350) [总] 35 kA
颜色
额定工作电压 AC (50 / 60 Hz) 400 V
所有型号

所有型号

型号 电极规格 脉冲冲击电流(10/350 μs) 遥信装置 最大持续工作电压AC 保护等级 产品编码 数量
MCF 35-1+FS-440 1 35 kA 440 V IP20 5096974
1 个
附件

安装附件

产品 型号 产品编码 数量

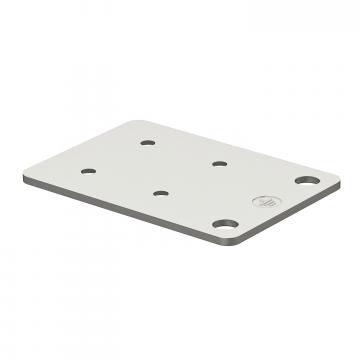

安装板 1 极 安装板 1 极 MCF-MS-P1 5096992
1 个

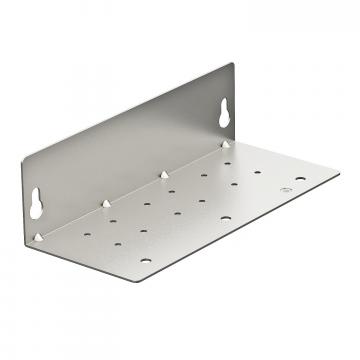

安装板 3 极 安装板 3 极 MCF-MS-P3 5096994
1 个
