产品描述

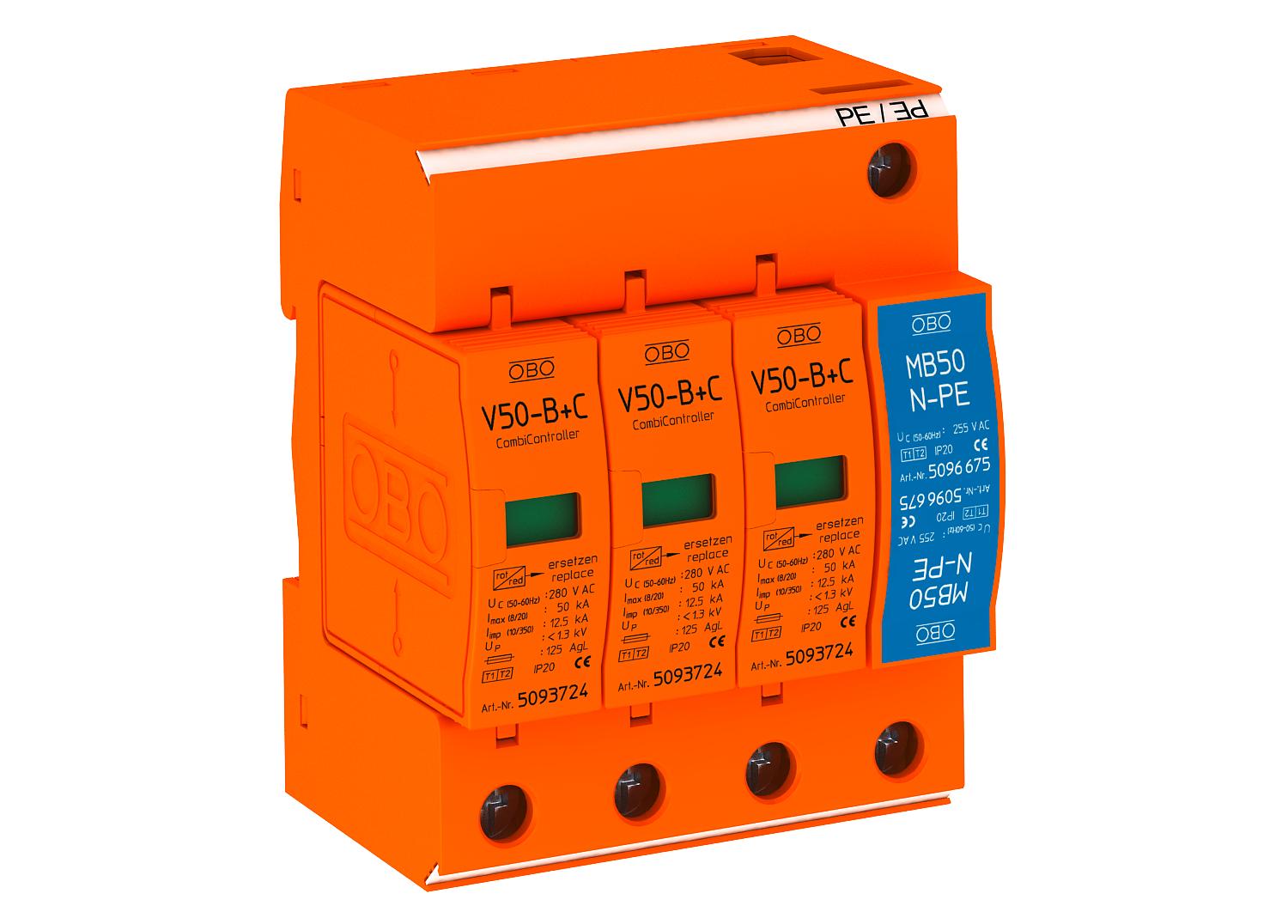

符合 EN 61643-11 的复合型电涌保护器 1+2级
• 用于符合 VDE 0185-305 (IEC 62305) 的防雷等电位连接
• 冲击放电电流 12.5 kA (10/350µs)
• 用于 TN 和 TT 系统
• 带多个连接端子的MB底座
• 由模块和底座组成,预组装并可连接使用
• 带热感断路器的可插拔电涌保护器
• 带视窗指示装置
• 电压保护水平 < 1.3 kV
• 密封非灭弧压敏电阻电涌保护器,用于标准配电箱
• 带接线标记
应用:建筑物中的防雷等电位连接,即使是具有III 和 IV级外部防雷保护的建筑物,以及标准配电箱中。
*整体=模块和底座
- 技术资料
-
技术参数
LPZ 0→2 SPD 依据 IEC 61643-1 I+II 级 SPD 符合 EN 61643-11 1+2级 供电类型 DC 否 供电类型 IT 否 供电类型 TN 是 供电类型 TN-C 否 供电类型 TN-C-S 是 供电类型 TN-S 是 供电类型 TT 是 保护水平 [L-N] ≤1,3 保护等级 IP20 信号装置 光 其他供电类型 否 响应时间 <25 ns 外泄型 否 安装方式 导轨35mm 尺寸 280V 放电电流 (8/20 µs) [总体] 50 kA 最大刚性导线截面(实心/绞合) 35 mm² 最大后备熔断器 125 A 最大工作温度 80 °C 最大持续工作电压AC 280 最大持续工作电压(N-PE) 255 V 最大放电电流 (8/20 μs) 50 kA 最大电源侧过流保护 125 最小刚性导线截面(实心/绞合) 2,5 mm² 最小工作温度 -40 °C 最小柔性导线截面(细绞) 25 mm² 标称放电电流 (8/20 µs) 30 kA 标称放电电流 (8/20 µs) [L-N] 30 kA 标称放电电流 (8/20 µs) [N-PE] 50 kA 电极数 3 电极规格 3 电网制式 其他 脉冲冲击电流(10/350 μs) 12,5 kA 规格 3+NPE 遥信装置 否 集成后备保险丝 否 雷电冲击电流 (10/350) [总] 50 kA 额定工作电压 AC (50 / 60 Hz) 230 V - 所有型号
