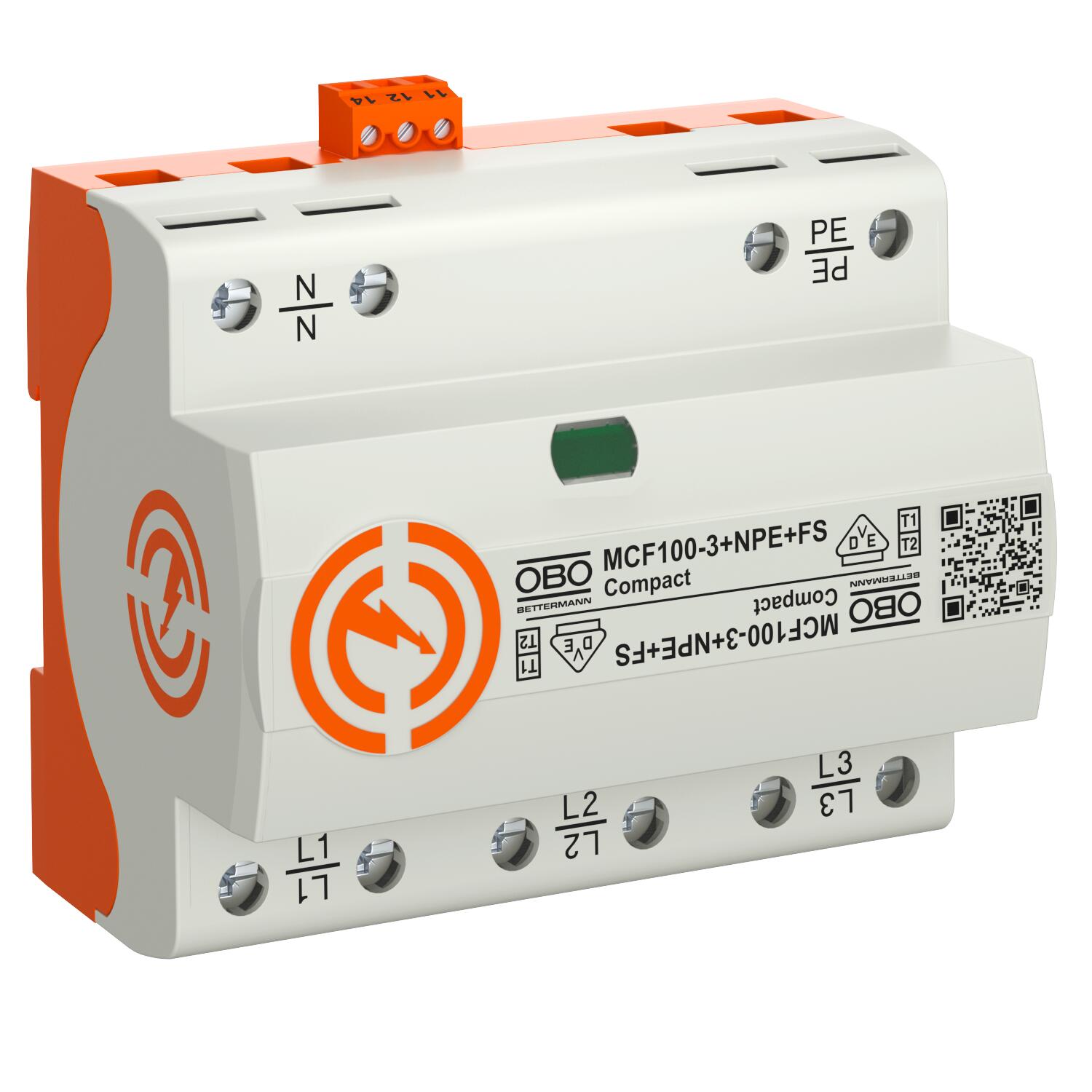

电涌保护器MCF100

项目编号 5096987 | EAN码 4012196487332

5096987 / MCF100-3+NPE+FS
3+N/PE
25 kA
255 V
IP20
产品描述
产品描述
复合型电涌保护器1+2级

• 电压保护水平≤ 1.5 kV
• 用于符合 VDE 0185-305 (IEC 62305) 的防雷等电位连接
• 冲击放电电流 100 kA (10/350) 3 极
• 续流遮断能力 50 kA Ipeak,最大后备熔丝 315 A gL/gG
• 符合 VDE-AR-N 4100,用于电表前端区域
• 密封式间隙型电涌保护器,用于标准配电箱

应用:具有I至IV级外部防雷保护的工业厂房和建筑物。
紧凑型电涌保护器
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • 电气、电子、信息技术注册协会,德国
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 符合RoHS
  • Regulatory Compliance Mark – Declaration of Conformity for Australia/New Zealand
  • 230/400 V system
  • 1级和2级组合保护器
  • 从LPZ 0过渡到LPZ 2
  • 遥信装置
  • 无卤、无氯、无氟、无溴
  • Installation electrotechnical expertise
技术资料

连接选项

FM 连接 转换
SPD 依据 IEC 61643-1 I+II 级
SPD 符合 EN 61643-11 1+2级
SPD 符合 UL 1449 Type 4
TOV-电压 [L-N] - 故障安全模式 - 120 分钟 442 V
TOV-电压 [L-N] - 耐受模式 - 5 秒 440 V
TOV-电压 [N-PE] - 耐受模式 - 200 毫秒 1200 V
供电类型 TN
供电类型 TN-C-S
供电类型 TN-S
供电类型 TT
保护水平 [L-N] ≤1,5
保护等级 IP20
信号装置
响应时间 <100 ns
外壳材料 PA UL 94 V-0
安装方式 导轨35mm

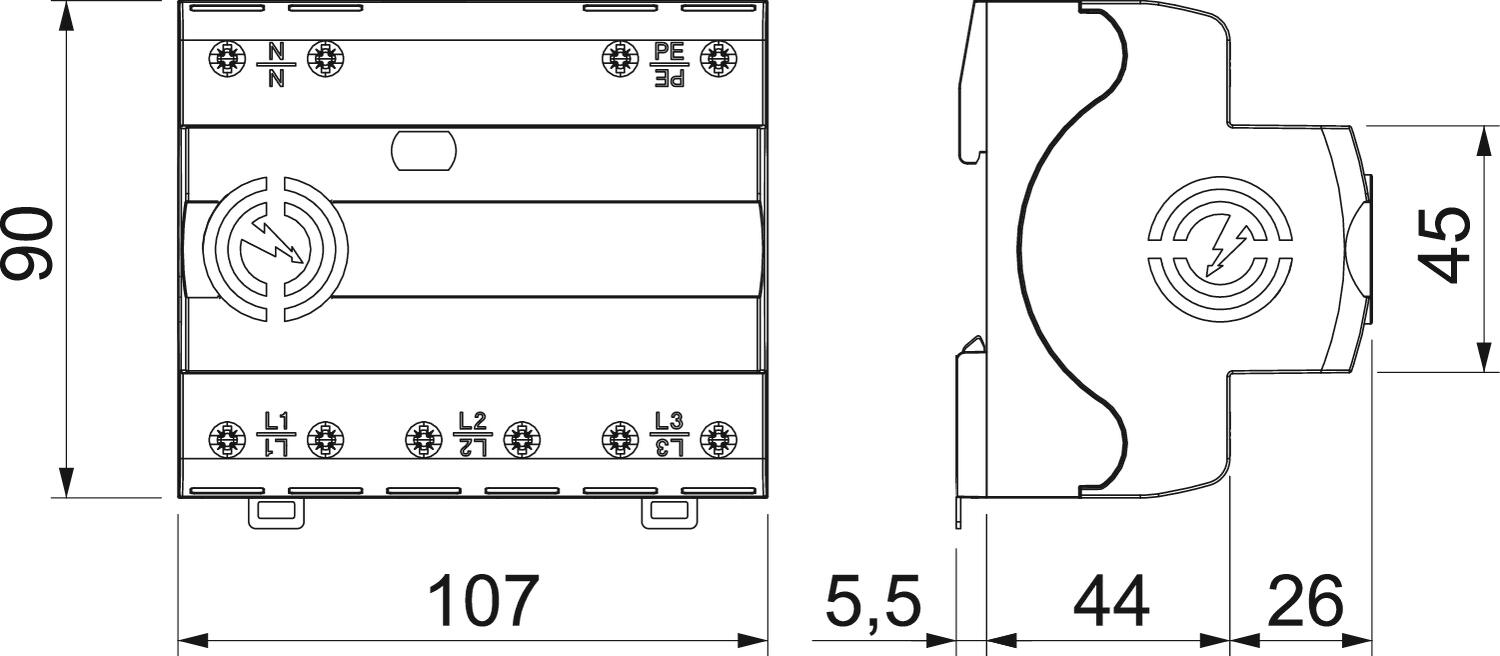

宽度 107 mm
尺寸 255V
开关电源 AC 250V/ 1,5A
开关电源 DC 250V/ 0,1A
扭矩 5 Nm
放电电流 (8/20 µs) [总体] 100 kA
最大 FM 端子接口截面 16 AWG
最大 FM 端子接口截面 1,5 mm²
最大刚性导线截面(实心/绞合) 2 AWG
最大刚性导线截面(实心/绞合) 35 mm²
最大后备熔断器 315 A
最大工作温度 80 °C
最大持续工作电压AC 255 V
最大持续工作电压(L-N) 255 V
最大持续工作电压(N-PE) 255 V
最大放电电流 (8/20 μs) 50 kA
最大放电电流 (8/20 μs) [N-PE] 100 kA
最大放电电流(8/20 μs) [L-N] 50 kA
最大柔性导线截面(细绞) 3 AWG
最大柔性导线截面(细绞) 25 mm²
最大电源侧过流保护 315 A
最小 FM 端子接口截面 28 AWG
最小 FM 端子接口截面 0,5 mm²
最小刚性导线截面(实心/绞合) 1,5 mm²
最小刚性导线截面(实心/绞合) 16 AWG
最小工作温度 -40 °C
最小柔性导线截面(细绞) 16 AWG
最小柔性导线截面(细绞) 1,5 mm²
标称放电电流 (8/20 µs) 35 kA
标称放电电流 (8/20 µs) [L-N] 35 kA
标称放电电流 (8/20 µs) [N-PE] 100 kA
电极数 4

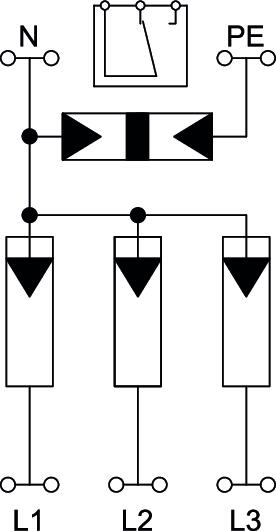

电极规格 3+N/PE
电源侧过流保护最大时抗短路 50 kA eff
电网制式 TT
续流灭弧能力(有效)[N-PE] 50 kA
联合保护等级 [L-PE] 2,5 kV
脉冲冲击电流(10/350 μs) 25 kA
认证 VDE
过压保护装置的线路类型 电源线 AC
遥信装置
长度 90 mm
雷电冲击电流 (10/350) [总] 100 kA
额定工作电压 AC (50 / 60 Hz) 230 V
高度 70 mm
所有型号

所有型号

型号 电极规格 脉冲冲击电流(10/350 μs) 遥信装置 最大持续工作电压AC 保护等级 产品编码 数量
MCF100-3+NPE+FS 3+N/PE 25 kA 255 V IP20 5096987
