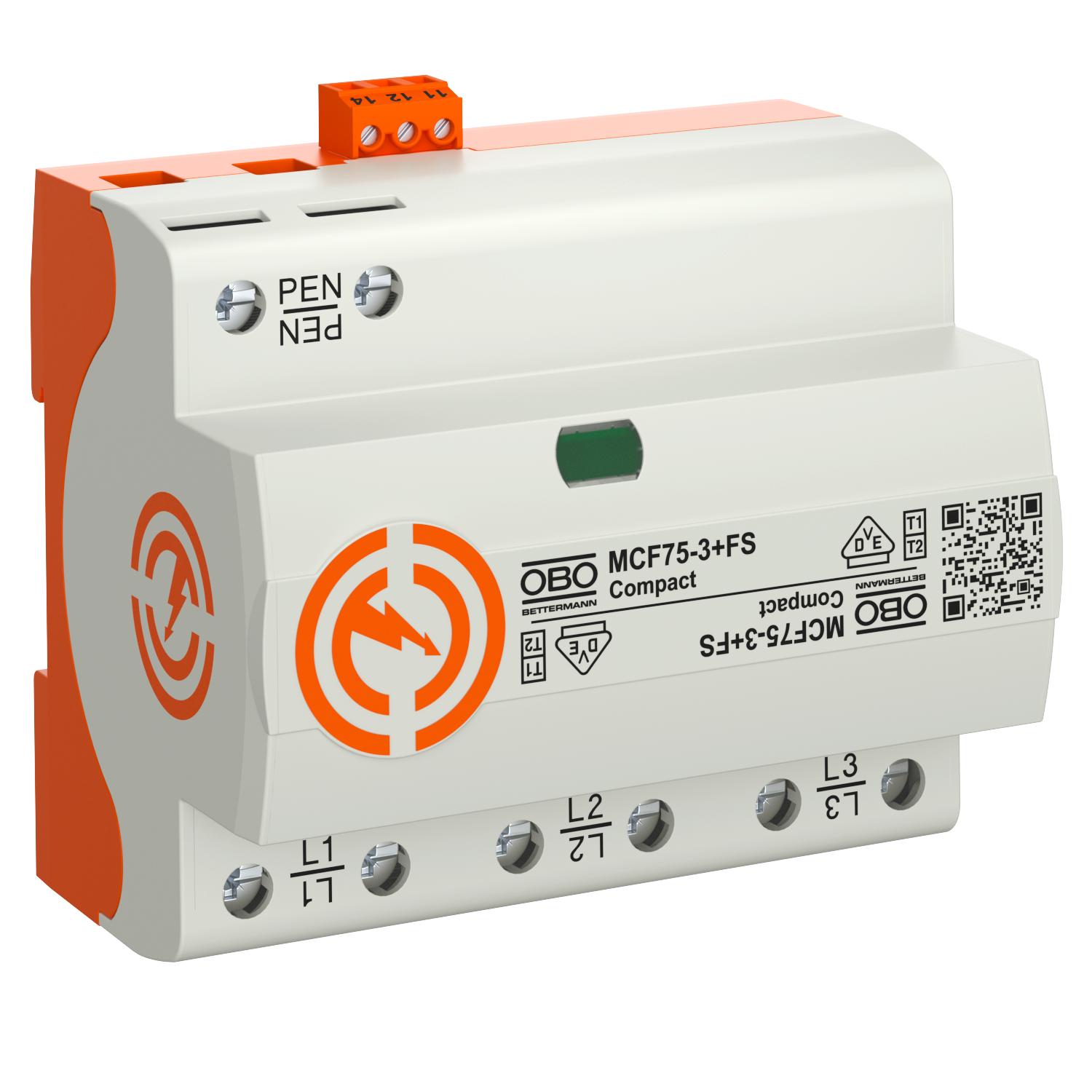

电涌保护器MCF75

项目编号 5096981 | EAN码 4012196487325

产品编码 / 型号	5096981 / MCF75-3+FS

电极规格	3

脉冲冲击电流(10/350 μs)	25 kA

遥信装置	是

最大持续工作电压AC	255

保护等级	IP20

产品描述

产品描述

复合型电涌保护器1+2级

• 电压保护水平≤ 1.5 kV
• 用于符合 VDE 0185-305 (IEC 62305) 的防雷等电位连接
• 冲击放电电流 75 kA (10/350) 3 极
• 续流遮断能力 50 kA Ipeak，最大后备熔丝 315 A gL/gG
• 符合 VDE-AR-N 4100，用于电表前端区域
• 密封式间隙型电涌保护器，用于标准配电箱

应用：具有I至IV级外部防雷保护的工业厂房和建筑物。
紧凑型电涌保护器

技术资料

技术参数

SPD 依据 IEC 61643-1	I+II 级
SPD 符合 EN 61643-11	1+2级
供电类型 TN	是
供电类型 TN-C	是
保护等级	IP20
信号装置	光
响应时间	<100 ns
外壳材料	PA UL 94 V-0
安装方式	导轨35mm
尺寸	255V
扭矩	5 Nm
最大刚性导线截面（实心/绞合）	2 AWG
最大刚性导线截面（实心/绞合）	35 mm²
最大后备熔断器	315 A
最大工作温度	80 °C
最大持续工作电压AC	255
最大放电电流 (8/20 μs)	50 kA

最大柔性导线截面（细绞）	3 AWG
最大柔性导线截面（细绞）	25 mm²
最小刚性导线截面（实心/绞合）	16 AWG
最小工作温度	-40 °C
最小柔性导线截面（细绞）	1,5 mm²
最小柔性导线截面（细绞）	16 AWG
标称放电电流 (8/20 µs)	35 kA
电极数	3
电极规格	3
电网制式	TN-C
脉冲冲击电流(10/350 μs)	25 kA
认证	VDE
过压保护装置的线路类型	电源线 AC
遥信装置	是
雷电冲击电流 (10/350) [总]	75 kA
额定工作电压 AC (50 / 60 Hz)	230 V

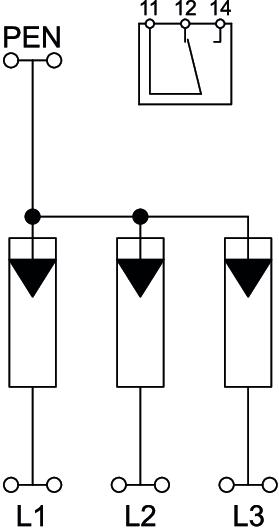

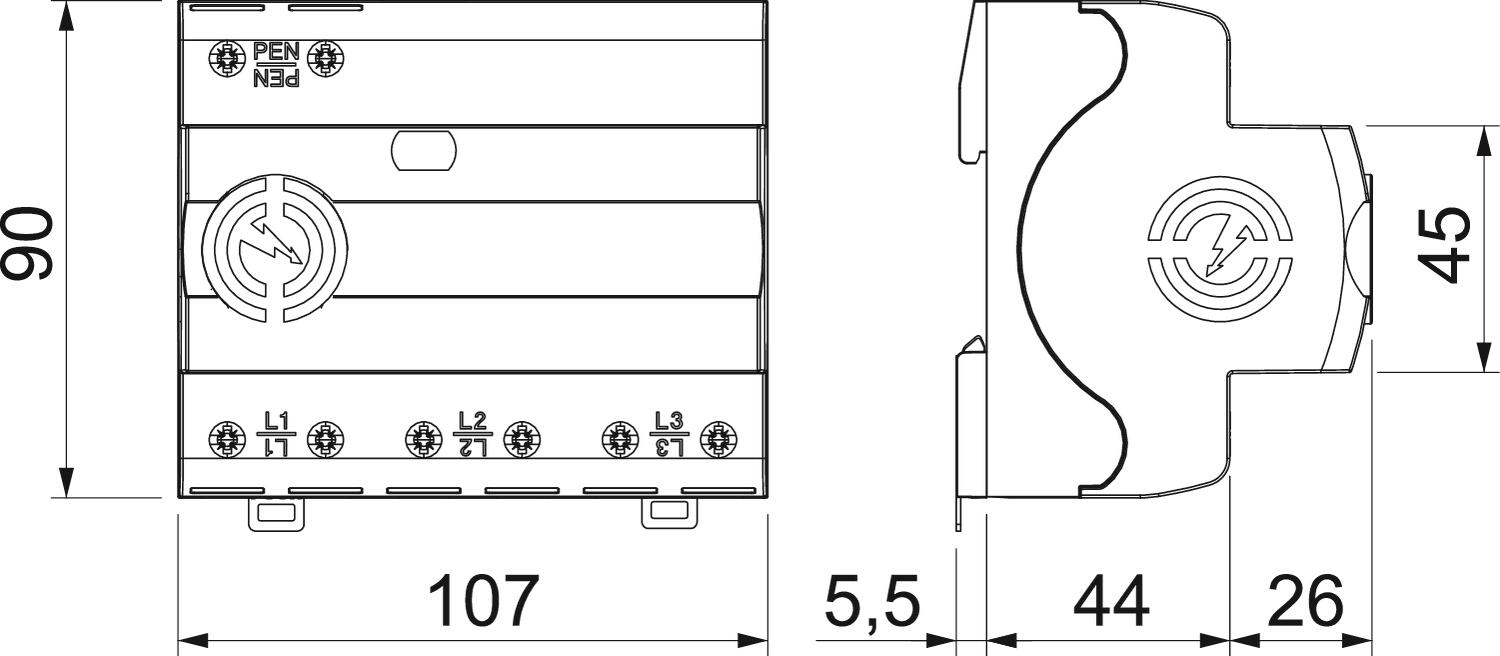

尺寸

宽度	107 mm
长度	90 mm

高度	70 mm

连接选项

FM 连接	转换
SPD 符合 UL 1449	Type 4
TOV-电压 [L-N] - 故障安全模式 - 120 分钟	442 V
TOV-电压 [L-N] - 耐受模式 - 5 秒	440 V
开关电源 AC	250V/ 1,5A
开关电源 DC	250V/ 0,1A
放电电流 (8/20 µs) [总体]	75 kA

最大 FM 端子接口截面	16 AWG
最大 FM 端子接口截面	1,5 mm²
最大电源侧过流保护	315 A
最小 FM 端子接口截面	0,5 mm²
最小 FM 端子接口截面	28 AWG
最小刚性导线截面（实心/绞合）	1,5 mm²
电源侧过流保护最大时抗短路	50 kA eff
