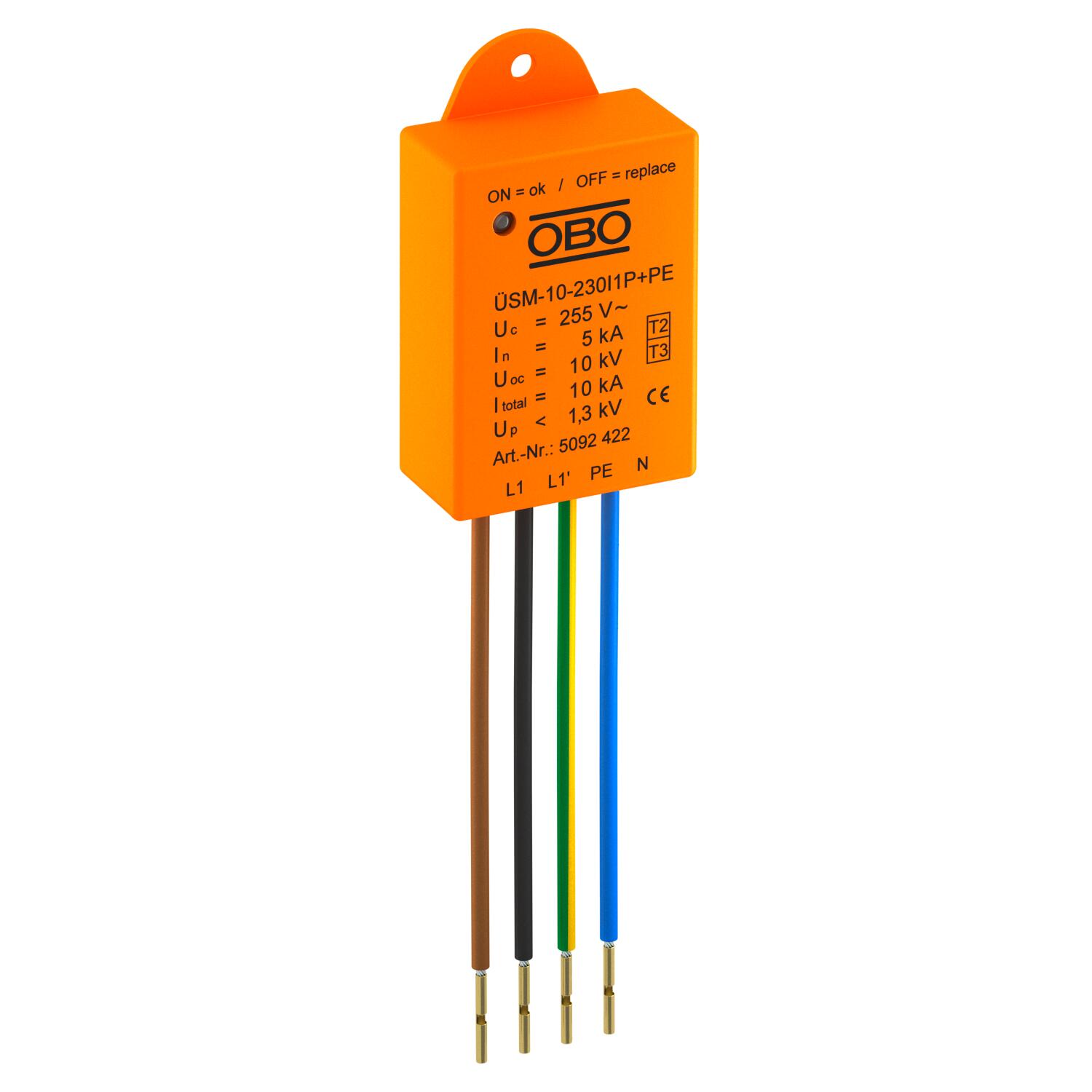

电涌保护器ÜSM-10-230l1P+PE 1+N/PE | 255 | IP20

电涌保护器ÜSM-10-230l1P+PE

项目编号 5092422 | EAN码 4012196426720

产品编码 / 型号	5092422 / ÜSM-10-230I1P+PE

电极规格	1+N/PE

最大持续工作电压AC	255 V

保护等级	IP20

产品描述

产品描述

电涌保护器2+3级，符合 DIN EN 61643-11，适用于 230/400V 系统。

旨在保护电子设备，例如 LED 驱动器。

• 如果 SPD 失效，则具有功能显示和负载电路断开
• 体积小，可安装在桅杆接线盒中或LED驱动器前
• 用于LED驱动器前的LED灯头
• 最大放电电流10kA的保护电路
• 过电压限制低于1300V（保护水平）
• 用于带 PE 连接的 LED 灯

应用：在电缆过渡箱、接线盒、地板系统的电缆管道中
保护 LED 灯等电子设备免受电涌过电压影响

技术资料

技术参数

LPZ	1→2
OBO_额定载荷电流（输入/输出端子）	16 A
SPD 依据 IEC 61643-1	II+III 级
SPD 符合 EN 61643-11	2+3级
保护水平 [L-N]	≤1300
保护等级	IP20
信号装置	光
响应时间	<25 ns
安装方式	其他

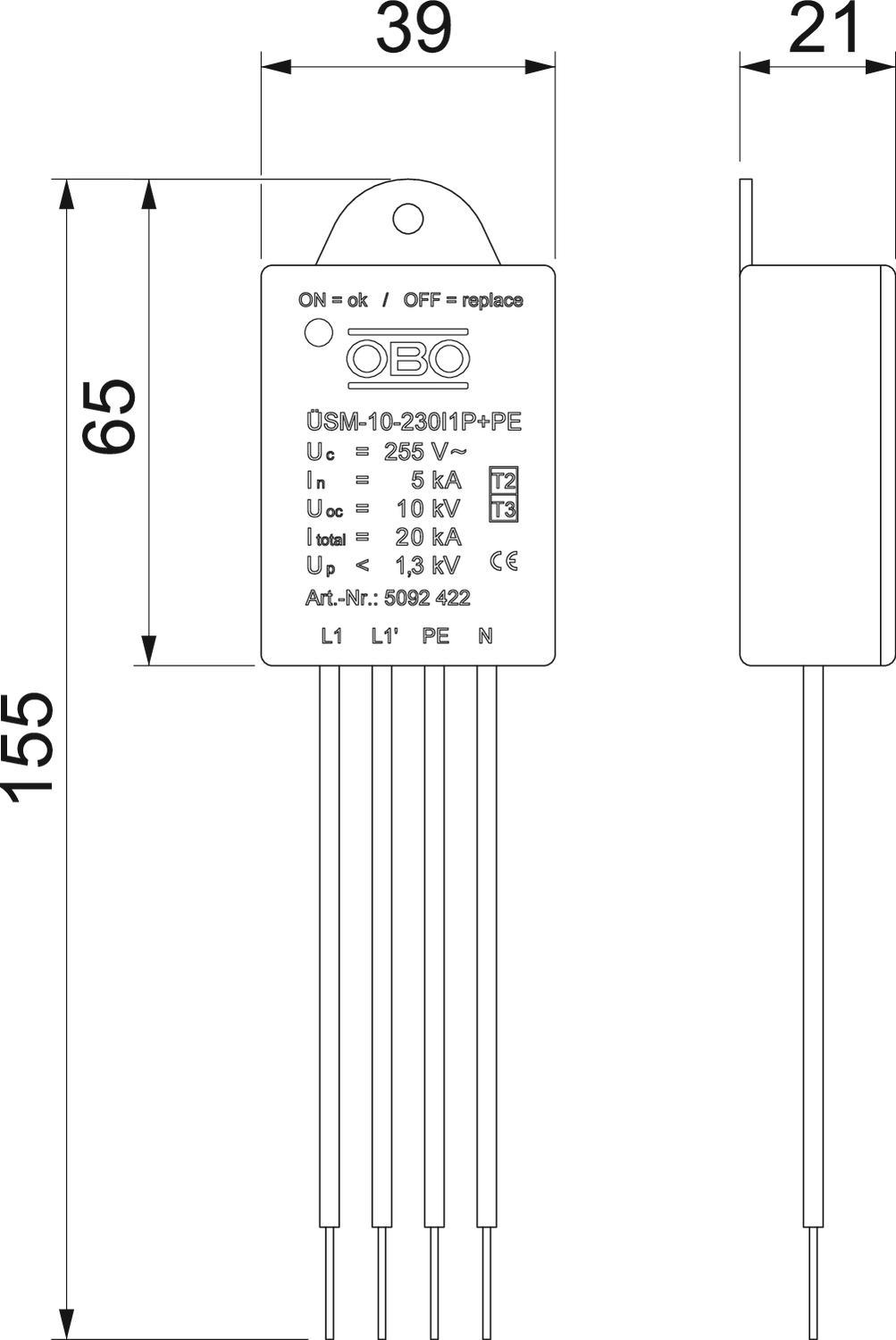

宽度	40 mm
尺寸	230V
放电电流 (8/20 µs) [总体]	10 kA
最大后备熔断器	16 A
最大工作温度	80 °C
最大持续工作电压AC	255 V
最大持续工作电压（L-N）	255 V
最大持续工作电压（N-PE）	255 V
最大放电电流 (8/20 μs)	10 kA

最大放电电流 (8/20 μs) [N-PE]	10 kA
最大放电电流(8/20 μs) [L-N]	10 kA
最大电源侧过流保护	16
最小工作温度	-40 °C
标称放电电流 (8/20 µs)	5 kA
标称放电电流 (8/20 µs) [L-N]	5 kA
标称放电电流 (8/20 µs) [N-PE]	5 kA
测试类别 2级	是
测试类别 3级	是
电压保护水平线 - 地	1300 V
电压保护水平线 - 线	1300 V
电极规格	1+N/PE
联合保护等级 [L-PE]	1300 kV
规格	1+NPE，绝缘等级 I
连接电缆长度	0,09 m
长度	155 mm
额定工作电压 AC (50 / 60 Hz)	230 V
高度	21 mm
