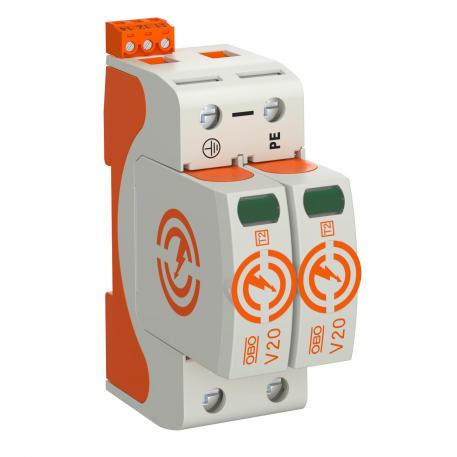

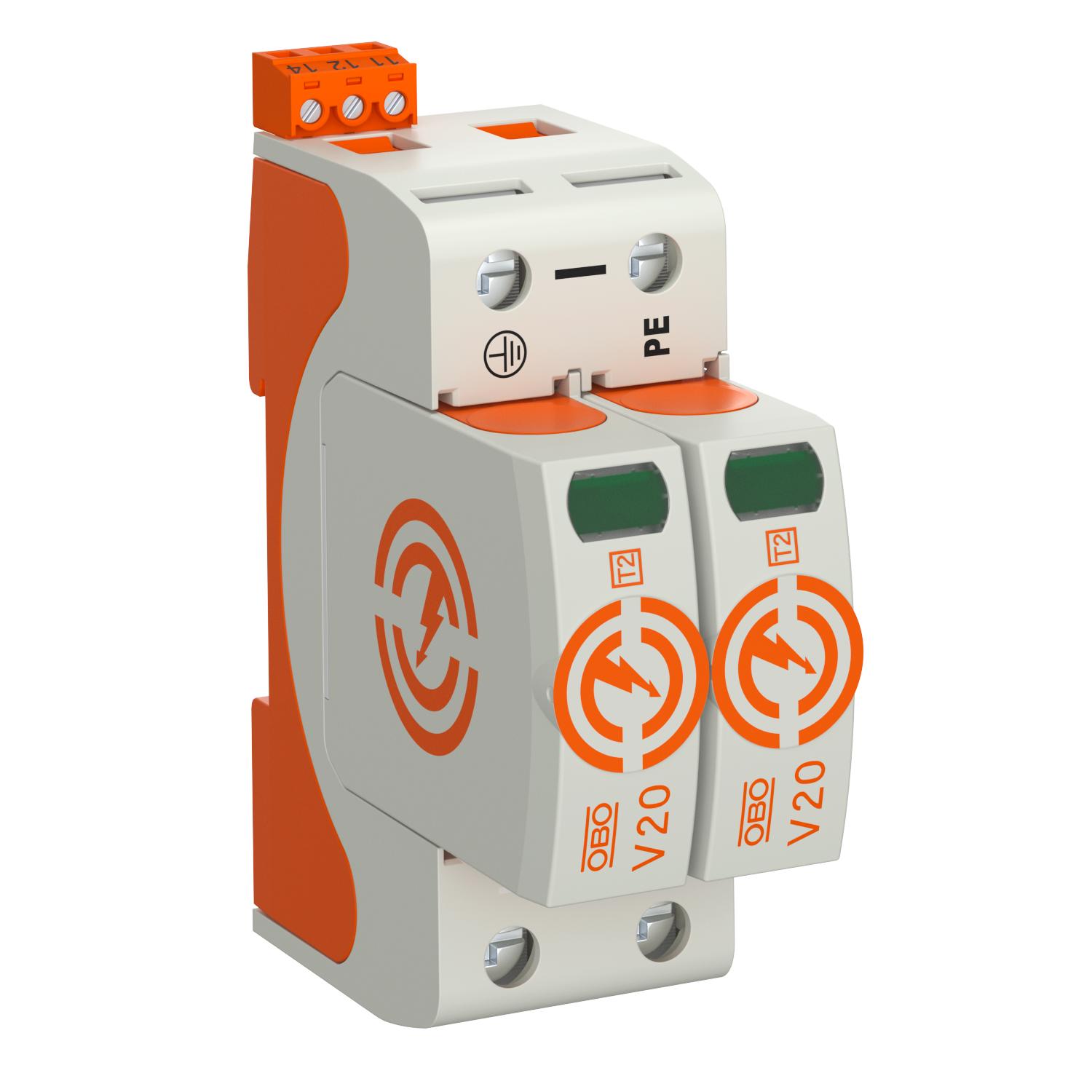

电涌保护器V20,2极 385 V,带遥信报警装置

项目编号 5095302 | EAN码 4012196162840

385 V
IP20
产品描述
产品描述
电涌保护器2级

• 用于符合 VDE 0100-443 (IEC 60364-4-44) 的防雷等电位连接
• 采用高性能压敏电阻,每极最大放电电流 40 kA (8/20)
• 可插拔电涌保护器,带内置断路器和视窗指示装置
• 带防震和电压识别销功能
• 无卤塑料外壳(UL 94 V-0)

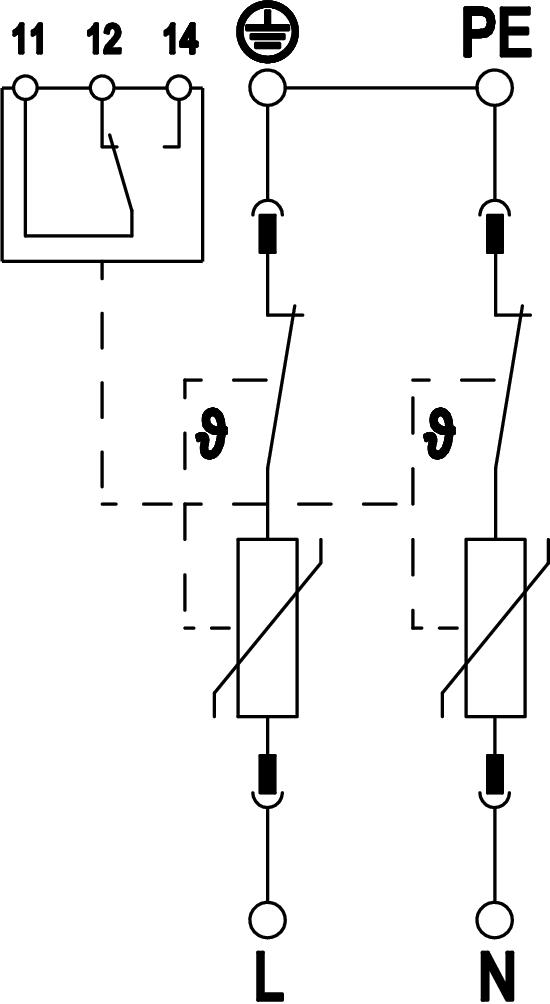

• FS(遥信报警装置)版本,用于远程监控和SPD运行状态的浮动切换触点

应用:主配电箱和分配电箱中的等电位连接。
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • 奥地利电子技术协会,奥地利
  • 电气、电子、信息技术注册协会,德国
  • KEMA-KEUR,荷兰
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • Regulatory Compliance Mark – Declaration of Conformity for Australia/New Zealand
  • 保护设备,符合DIN EN 61643-11和IEC 61643-11
  • 从LPZ 1过渡到LPZ 2
  • Installation electrotechnical expertise
  • 遥信装置
技术资料

连接选项

FM 连接 转换
SPD 依据 IEC 61643-1 II 级
SPD 符合 EN 61643-11 类型 2
SPD 符合 UL 1449 Type 4
TOV-电压 [L-N] - 故障安全模式 - 120 分钟 670 V
TOV-电压 [L-N] - 耐受模式 - 5 秒 510 V
供电类型 TN
供电类型 TN-C
保护水平 [L-N] ≤1,7
保护等级 IP20
信号装置
响应时间 <25 ns
外壳材料 PA UL 94 V-0
外泄型
安装方式 导轨35mm
尺寸 385V
开关电源 AC 230 V; 0,5 A
开关电源 DC 230 V; 0,1 A / 75 V; 0,5 A
扭矩 4 Nm
放电电流 (8/20 µs) [总体] 80 kA
最大 FM 端子接口截面 1,5 mm²
最大 FM 端子接口截面 16 AWG
最大刚性导线截面(实心/绞合) 2 AWG
最大刚性导线截面(实心/绞合) 35 mm²
最大后备熔断器 160 A
最大工作温度 80 °C
最大持续工作电压AC 385 V
最大持续工作电压(L-N) 385 V
最大放电电流 (8/20 μs) 40 kA
最大放电电流(8/20 μs) [L-N] 40 kA
最大柔性导线截面(细绞) 2 AWG
最大柔性导线截面(细绞) 35 mm²
最大电源侧过流保护 160 A gL/gG
最小 FM 端子接口截面 21 AWG
最小 FM 端子接口截面 0,5 mm²
最小刚性导线截面(实心/绞合) 1,5 mm²
最小刚性导线截面(实心/绞合) 16 AWG
最小工作温度 -40 °C
最小柔性导线截面(细绞) 1,5 mm²
最小柔性导线截面(细绞) 16 AWG
最小距离 1,5 mm
标称放电电流 (8/20 µs) 20 kA
标称放电电流 (8/20 µs) [L-N] 20 kA
残压 [L-N] @ 1 kA 1,2 kV
残压 [L-N] @ 5 kA 1,4 kV
测试类别 2级
电极数 2
电极规格 2
电源侧过流保护最大时抗短路 50 kA eff
电网制式 其他
认证 VDE
过压保护装置的线路类型 电源线 AC
遥信装置
防短路
集成后备保险丝
额定工作电压 AC (50 / 60 Hz) 350 V
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 保护等级 产品编码 数量
V20-2+FS-385 2 385 V IP20 5095302
1 个
V20-3+FS-385 3 385 V IP20 5095303
1 个
V20-4+FS-385 4 385 V IP20 5095304
1 个
