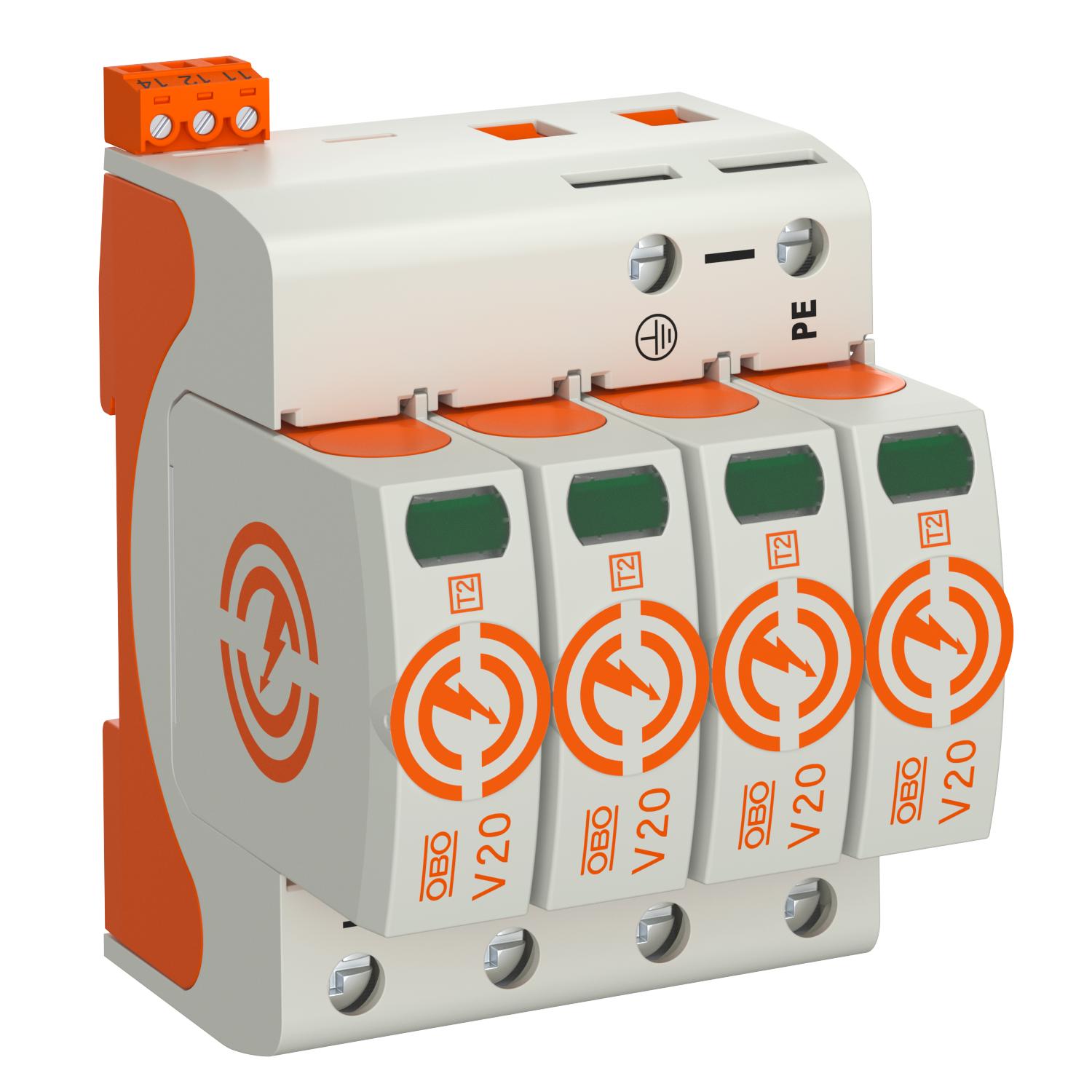

电涌保护器V20，4极 385 V，带遥信报警装置
项目编号 5095304 | EAN码 4012196162895
- 产品描述
-
产品描述
电涌保护器2级
• 用于符合 VDE 0100-443 (IEC 60364-4-44) 的防雷等电位连接
• 采用高性能压敏电阻，每极最大放电电流 40 kA (8/20)
• 可插拔电涌保护器，带内置断路器和视窗指示装置
• 带防震和电压识别销功能
• 无卤塑料外壳（UL 94 V-0）
• FS（遥信报警装置）版本，用于远程监控和SPD运行状态的浮动切换触点
应用：主配电箱和分配电箱中的等电位连接。
-
- 技术资料
-
连接选项
FM 连接 转换 SPD 依据 IEC 61643-1 II 级 SPD 符合 EN 61643-11 类型 2 SPD 符合 UL 1449 Type 4 TOV-电压 [L-N] - 故障安全模式 - 120 分钟 670 V TOV-电压 [L-N] - 耐受模式 - 5 秒 510 V 供电类型 TN 是 供电类型 TN-C-S 是 供电类型 TN-S 是 保护水平 [L-N] ≤1,7 保护等级 IP20 信号装置 光 响应时间 <25 ns 外壳材料 PA UL 94 V-0 外泄型 否 安装方式 导轨35mm 尺寸 385V 开关电源 AC 230 V; 0,5 A 开关电源 DC 230 V; 0,1 A / 75 V; 0,5 A 扭矩 4 Nm 放电电流 (8/20 µs) [总体] 160 kA 最大 FM 端子接口截面 16 AWG 最大 FM 端子接口截面 1,5 mm² 最大刚性导线截面（实心/绞合） 2 AWG 最大刚性导线截面（实心/绞合） 35 mm² 最大后备熔断器 160 A 最大工作温度 80 °C 最大持续工作电压AC 385 最大持续工作电压（L-N） 385 V 最大放电电流 (8/20 μs) 40 kA 最大放电电流(8/20 μs) [L-N] 40 kA 最大柔性导线截面（细绞） 35 mm² 最大柔性导线截面（细绞） 2 AWG 最大电源侧过流保护 160 A gL/gG 最小 FM 端子接口截面 0,5 mm² 最小 FM 端子接口截面 21 AWG 最小刚性导线截面（实心/绞合） 16 AWG 最小刚性导线截面（实心/绞合） 1,5 mm² 最小工作温度 -40 °C 最小柔性导线截面（细绞） 16 AWG 最小柔性导线截面（细绞） 1,5 mm² 最小距离 1,5 mm 标称放电电流 (8/20 µs) 20 kA 标称放电电流 (8/20 µs) [L-N] 20 kA 残压 [L-N] @ 1 kA 1,2 kV 残压 [L-N] @ 5 kA 1,4 kV 测试类别 2级 是 电极数 4 电极规格 4 电源侧过流保护最大时抗短路 50 kA eff 电网制式 其他 认证 VDE 过压保护装置的线路类型 电源线 AC 遥信装置 是 防短路 是 集成后备保险丝 否 额定工作电压 AC (50 / 60 Hz) 350 V - 所有型号
