- 产品描述
-

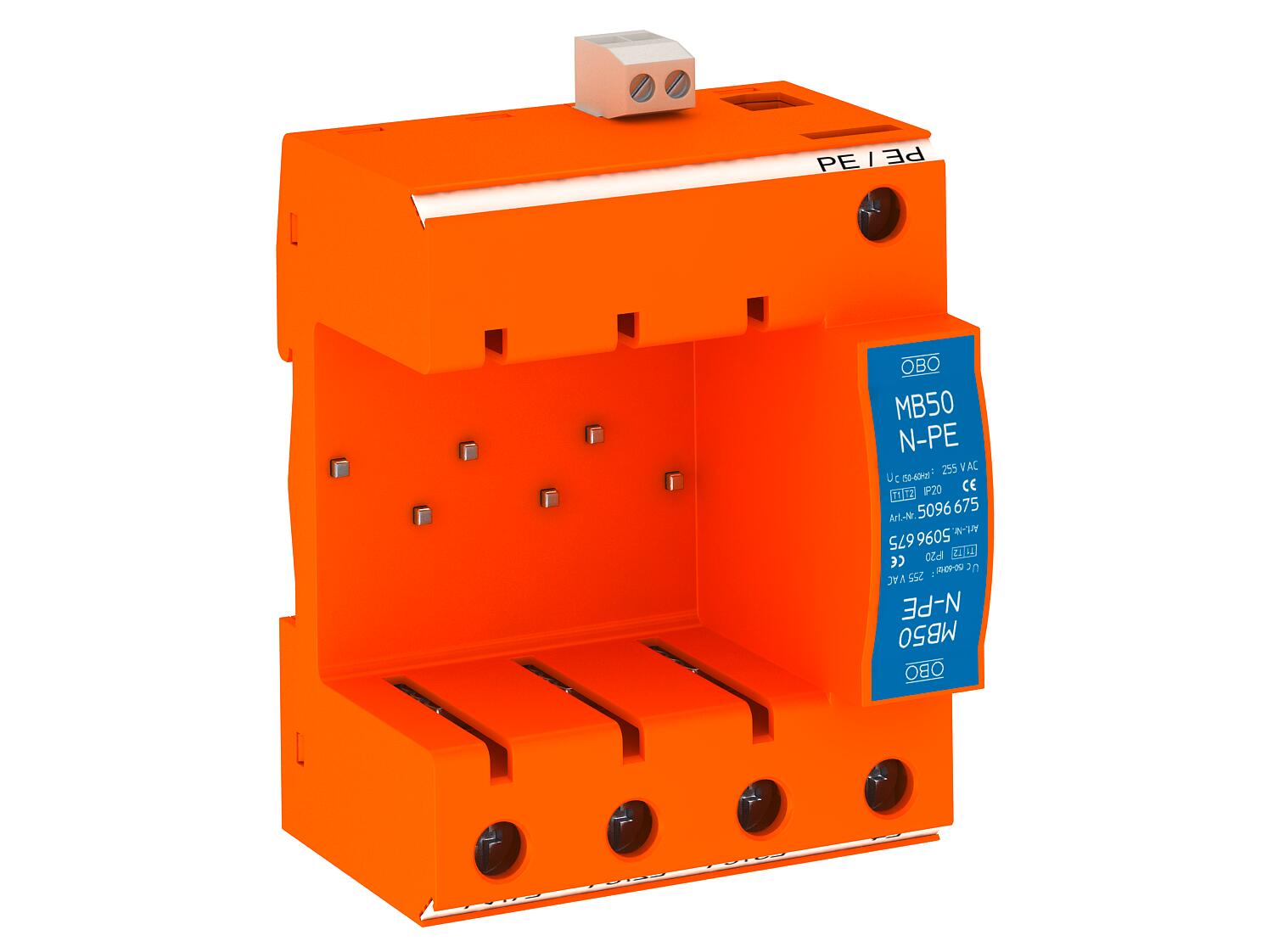

产品描述底座,用于复合型电涌保护器V 50-B+C 1+2 级
• 也适用于 V 25-B+C、V 20-C 和 V10-C
• 预组装并可连接使用
• 多功能端子,可轻松连接导线和连接桥
• 模块可旋转 180 度安装
• 带遥信报警装置,用于远程监控和SPD运行状态的浮动切换触点
• 3+1保护电路,用于TN-S 和 TT系统
应用:建筑物中的防雷等电位连接,即使是具有III 和 IV级外部防雷保护的建筑物,以及标准配电箱中。
底座
- 技术资料
-
技术参数
LPZ 0→2 SPD 依据 IEC 61643-1 I+II 级 SPD 符合 EN 61643-11 1+2级 供电类型 DC 否 供电类型 IT 否 供电类型 TN 是 供电类型 TN-C 是 供电类型 TN-C-S 是 供电类型 TN-S 是 供电类型 TT 是 保护水平 [L-N] ≤1,3 保护等级 IP20 信号装置 光 其他供电类型 否 响应时间 <25 ns 外泄型 否 安装方式 导轨35mm 尺寸 3+NPE+FS 放电电流 (8/20 µs) [总体] 50 kA 最大刚性导线截面(实心/绞合) 35 mm² 最大后备熔断器 125 A 最大工作温度 80 °C 最大持续工作电压AC 280 V 最大持续工作电压(N-PE) 255 V 最大放电电流 (8/20 μs) 50 kA 最大电源侧过流保护 125 最小刚性导线截面(实心/绞合) 2,5 mm² 最小工作温度 -40 °C 最小柔性导线截面(细绞) 25 mm² 标称放电电流 (8/20 µs) [N-PE] 50 kA 电极数 3 电极规格 3+N/PE 电网制式 其他 规格 3+NPE,带遥信报警装置 遥信装置 是 集成后备保险丝 否 雷电冲击电流 (10/350) [总] 50 kA 额定工作电压 AC (50 / 60 Hz) 230 V - 所有型号
