短径，PG螺纹 | | 11 | 7 | 22

短径，PG螺纹

项目编号 2030705 | EAN码 4012195824350

产品编码 / 型号

外螺纹尺寸，PG

内螺纹尺寸PG

扳手开口度

返回概述

产品描述

产品描述

短径，PG内螺纹和外螺纹符合DIN 40430。

技术资料

技术参数

CO₂ 足迹 (GWP) 从摇篮到大门	0,0163 kg CO₂e / 1 件
E尺寸	24 mm
内螺纹尺寸PG	7
外螺纹尺寸，PG	11
尺寸	PG11-PG7
尺寸 D	7,5 mm
尺寸 L1	8 mm
尺寸 L2	6 mm
尺寸 L3	9,5 mm

扳手开口度	22
无卤	是
材料	聚酰胺
螺纹类型：内螺纹	PG
螺纹类型：外螺纹	PG
螺纹长度	8 mm
镀镍	否
防爆	否
颜色	浅灰色；RAL 7035

所有型号

所有型号

型号	外螺纹尺寸，PG	内螺纹尺寸PG	扳手开口度	产品编码	数量
107 R PG11- 7 PA	11	7	22	2030705	个	50 个
107 R PG13- 9 PA	13.5	9	24	2030713	个	50 个
107 R PG16- 9 PA	16	9	27	2030748	个	50 个
107 R PG16-11 PA	16	11	27	2030756	个	50 个
107 R PG21-11 PA	21	11	32	2030764	个	50 个
107 R PG21-13 PA	21	13.5	32	2030772	个	50 个
107 R PG21-16 PA	21	16	32	2030780	个	50 个
107 R PG29-16 PA	29	16	40	2030799	个	50 个
107 R PG29-21 PA	29	21	39	2030802	个	25 个
107 R PG36-29 PA	36	29	50	2030810	个	25 个
107 R PG36-21 PA	36	21	50	2030829	个	25 个
107 R PG42-29 PA	42	29	55	2030837	个	25 个

下载

信息表 107 R PG11- 7 PA / 2030705 , 0.19MB , pdf

厚本资料 Connection and routing systems , 40.76MB , pdf

REACH 符合性声明 107 R PG11- 7 PA / 2030705 , 0.12MB , pdf

下载

RoHS 符合性声明 107 R PG11- 7 PA / 2030705 , 0.13MB , pdf

下载

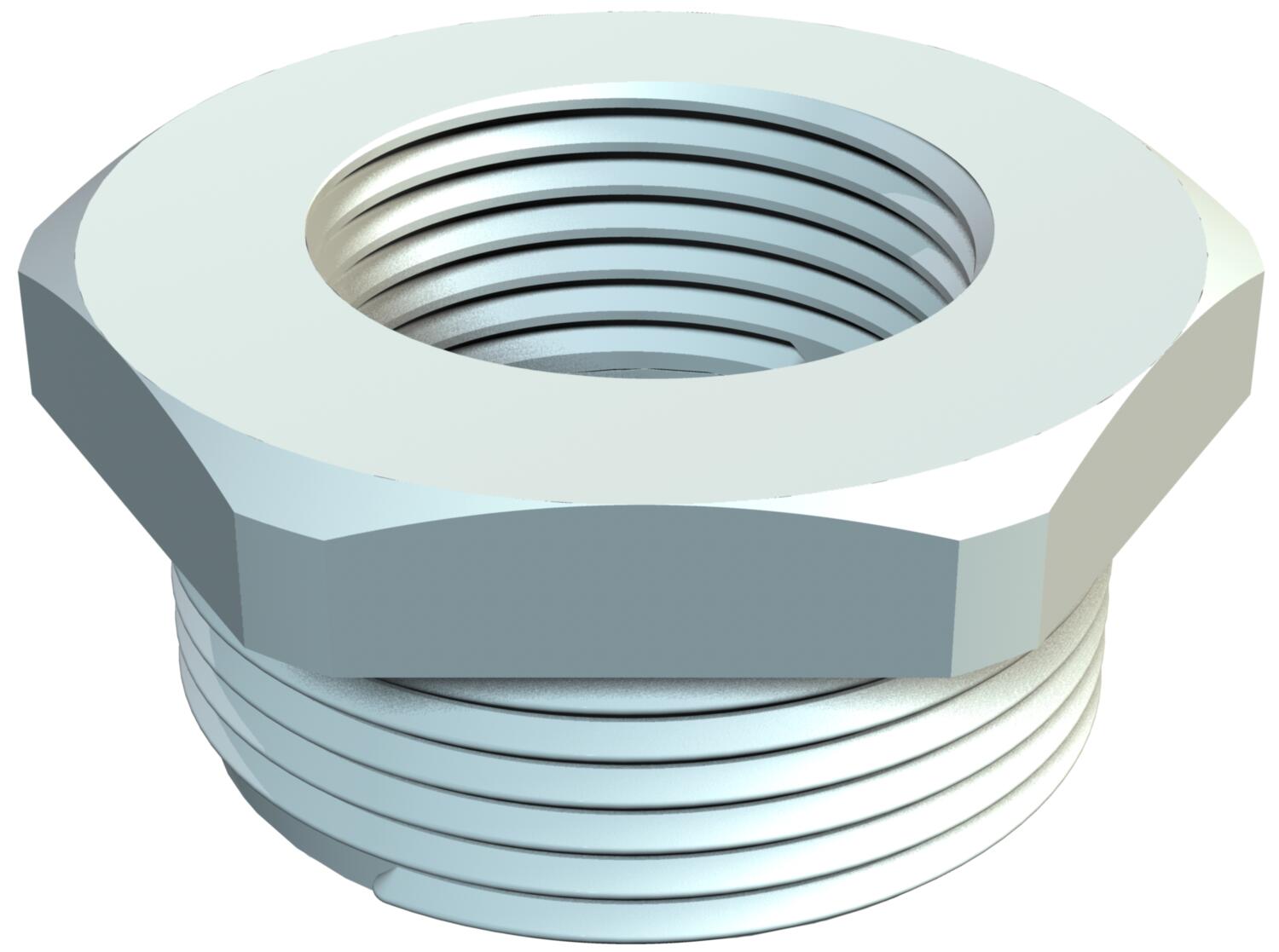

产品图片 107 R PG11- 7 PA / 2030705, 83.25 kB, jpg

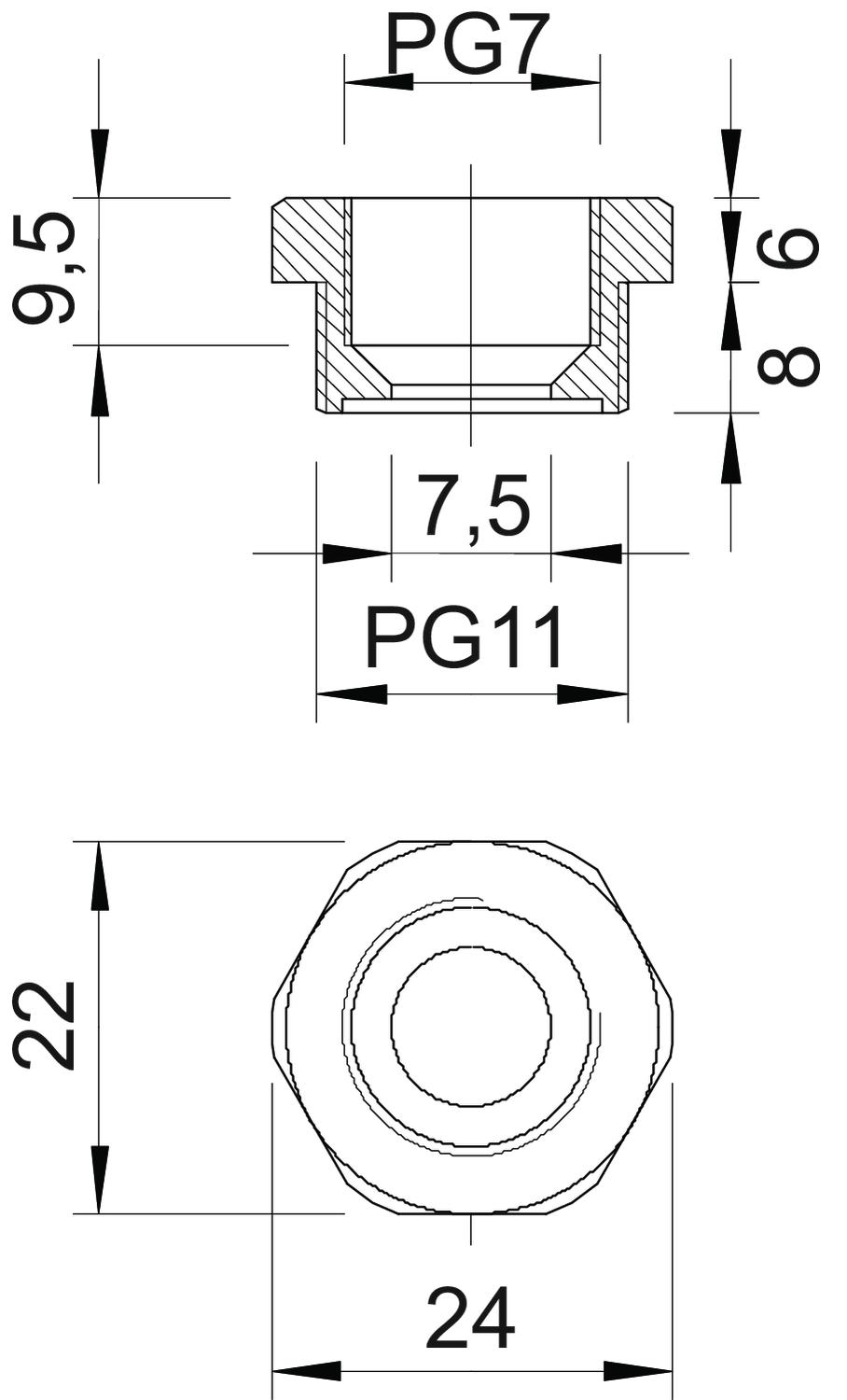

尺寸图 107 R PG11- 7 PA / 2030705, 76.90 kB, jpg

107 R PG11- 7 PA / 2030705
