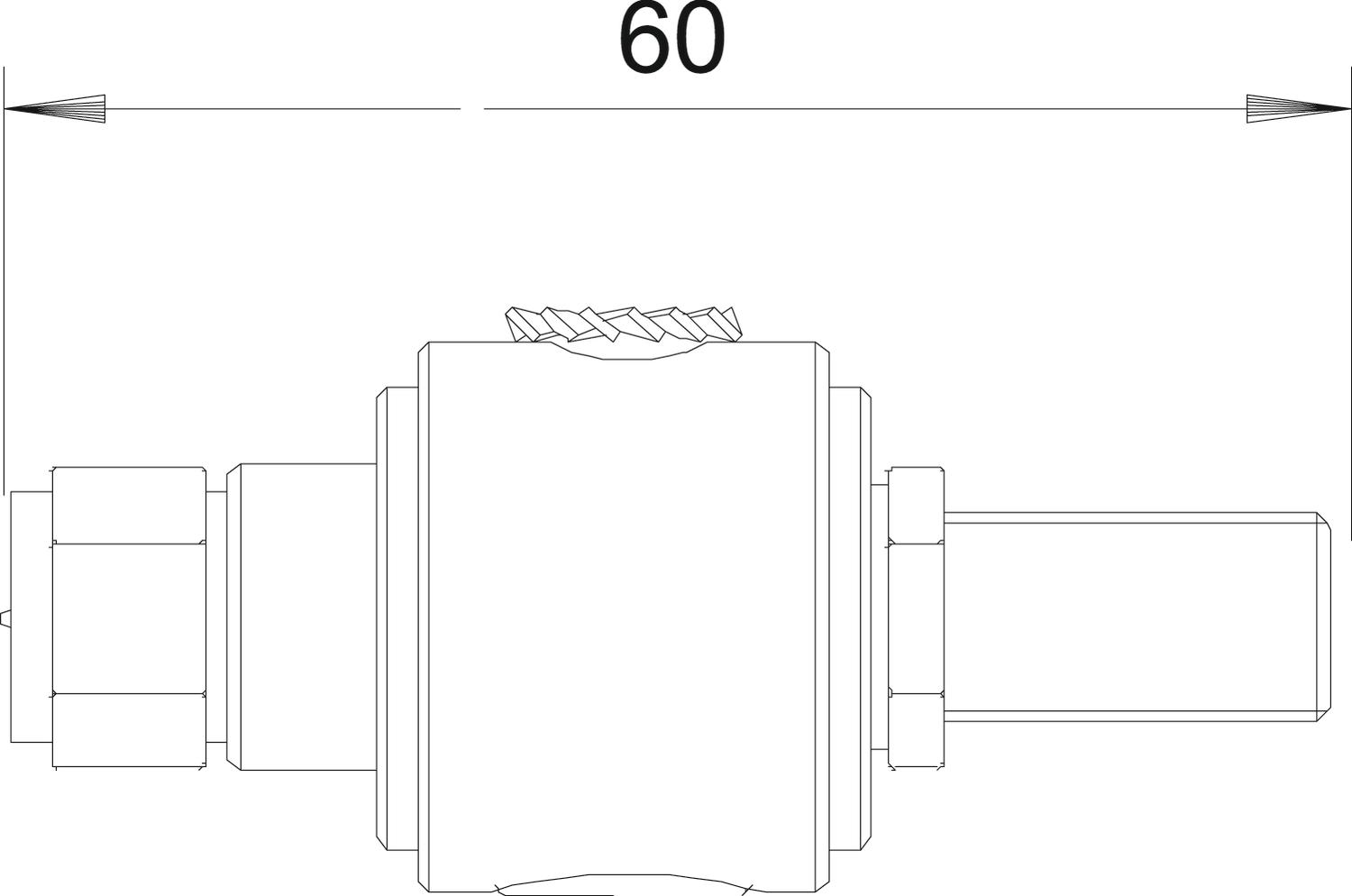

F型连接器同轴线电涌保护器：公/母

项目编号 5093275 | EAN码 4012195022732

产品编码 / 型号	5093275 / DS-F M/W

电极数量	1

最大持续工作电压AC	130 V

最大持续工作电压 DC	185 V

插拔系统	F

产品描述

产品描述

同轴数据线电涌保护器

• 基本保护
• 高冲击电流承受能力：2 x 2.5 kA（10/350 µs）

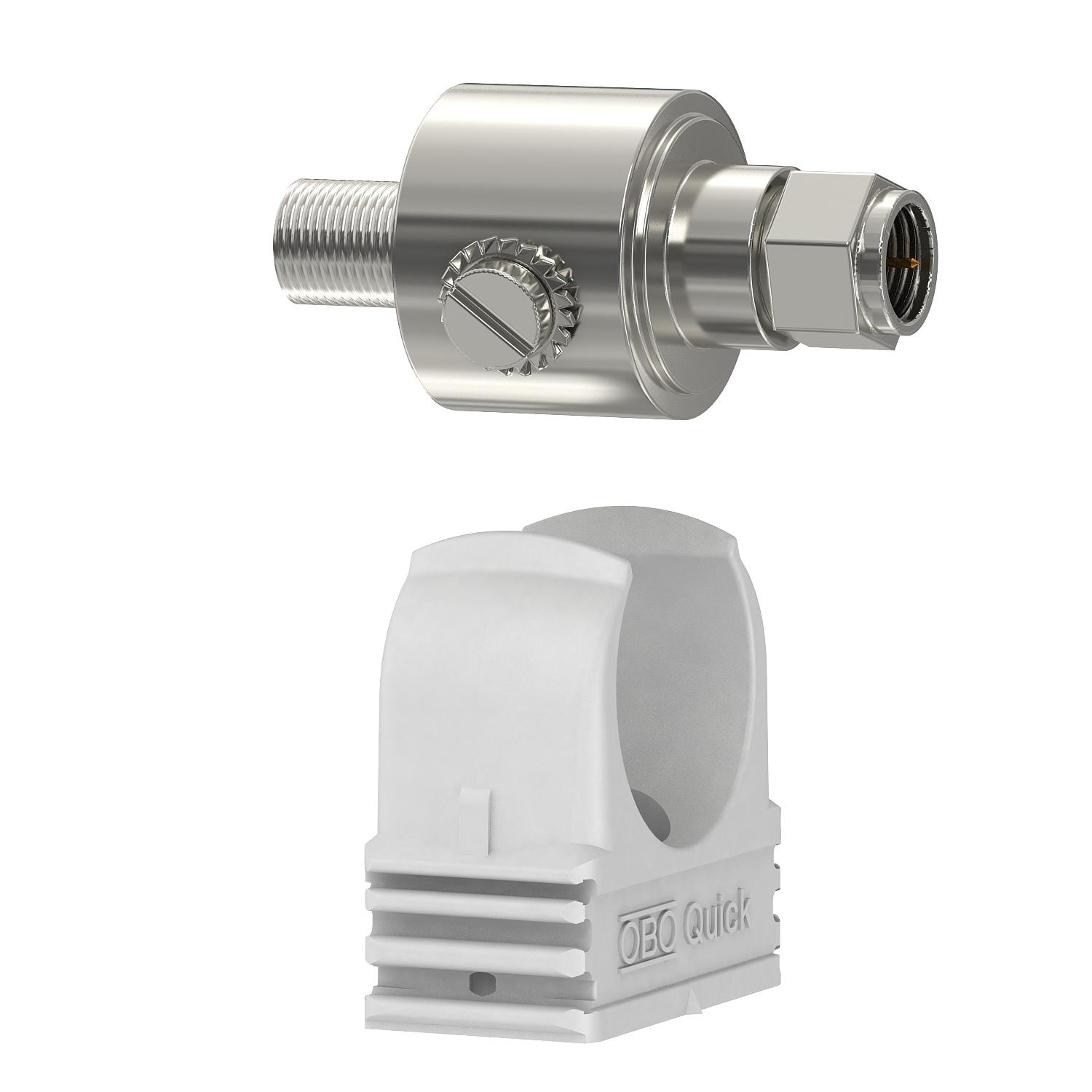

• 安装简单（转接插头），m = 公头，w = 母头
• 多种连接器组合
• 带F连接器
• 最佳的传输特性
• 包括 OBO 快速夹 M25，便于安装

应用：保护电视和卫星系统、多开关设备、接收器和 DVB-T(2)接收器。

技术资料

技术参数

Kategorie	Typ 1+2 / D1+C2
LPZ	0→2
SPD 依据 IEC 61643-21	Class I+II / D1+C2
保护水平	<800 V
保护等级	IP40
信号装置	无
冲击耐受能力线-地	C2: 10 kV / 5 kA (8/20µs)
冲击耐受能力线-线	C2: 10 kV / 5 kA (8/20µs)
回波损耗	≥14 dB
容量（线-地）	<20 pF
容量（线-线）	<10 pF
尺寸	130V
屏蔽	直接
屏蔽连接	是
总体放电电流 (10/350)	D1: 2 kA
总体放电电流 (8/20)	10 kA
截止频率	3400 MHz
插入损耗 (Insertion loss)	≤0,9 dB

插拔系统	F
最大持续工作电压 DC	185 V
最大持续工作电压AC	130 V
最大温度范围	80 °C
最小温度范围	-40 °C
波阻	75 Ω
测试标准	IEC 61643-21
电压保护水平线 - 地	<800 V
电压保护水平线 - 线	<800 V
电极数量	1
绝缘电阻	>1 GΩ
脉冲电流	1 kA
过压保护装置的线路类型	数据线 COAX
遥信触点	否
防爆测试版	否
防雷器监控	否
额定负载电流 AC	3,5 A
额定负载电流 DC	5 A
