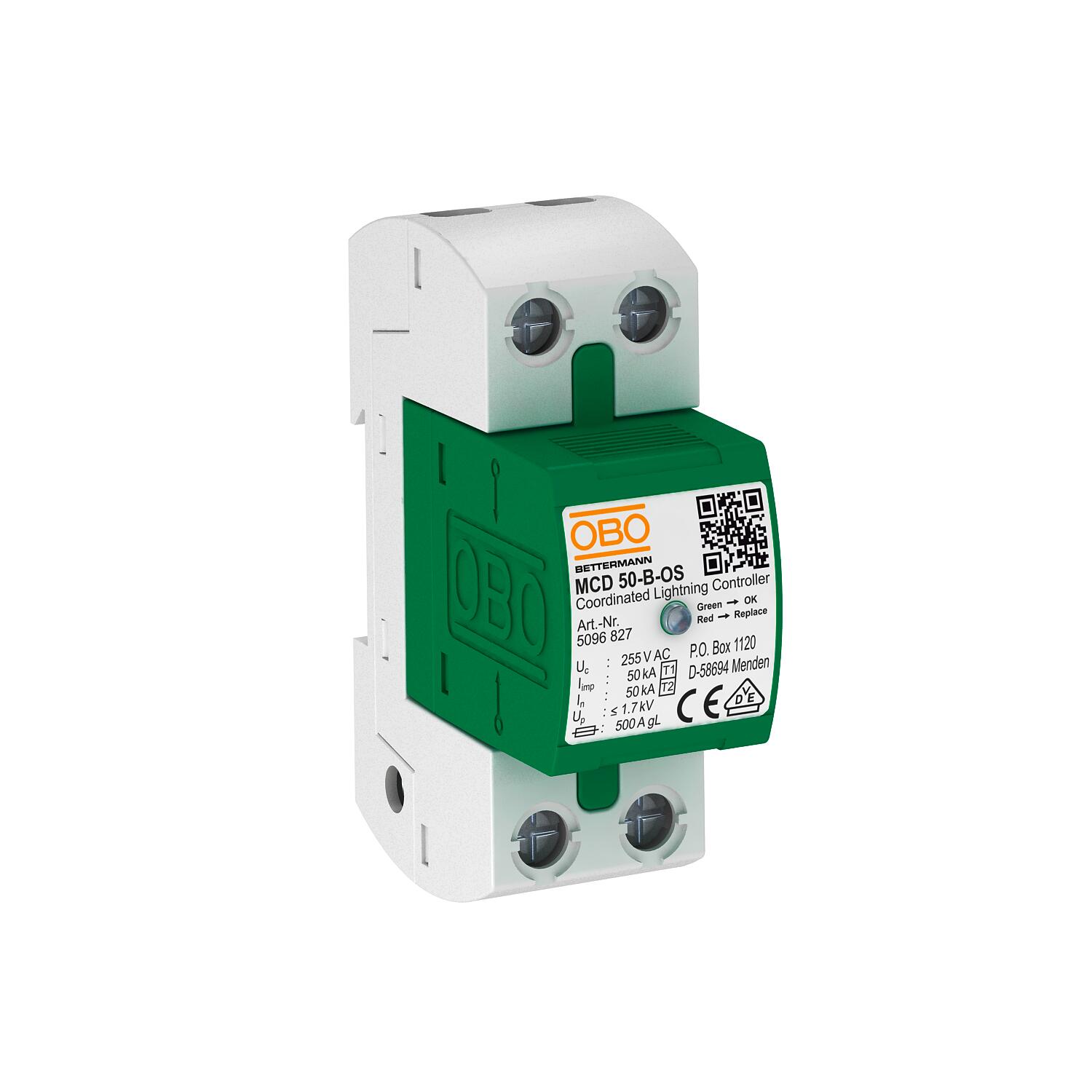

复合型电涌保护器 1极,带状态指示灯

项目编号 5096852 | EAN码 4012195051466

5096852 / MCD 50-B-OS
1
255 V
IP20
产品描述
产品描述
组合型浪涌保护器,T1 类,1P,用于TN和TT供电系统:

MCD 50-B-OS:符合 EN 61643-11 标准的协调型 T1+T2 雷电流浪涌保护器,带状态指示灯。 用于符合 IEC 61312-1 或 VDE 0185-305 的防雷分区概念的 0 到 2区 (LPZ)。


• 放电电流:50 kA 10/350 µs/P
• 功耗 < 26mW/P
• 保护水平 < 1.7 kV,实现设备保护
• 后续电流遮断能力:25 kA Ipeak
• 带接线标识盖
• 密闭式火花间隙,无电弧外泄
• 可以用于普通的配电箱中

应用示例:配电中的紧凑型电涌保护概念和安装。
  • 电气、电子、信息技术注册协会,德国
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • 1级和2级组合保护器
  • 从LPZ 0过渡到LPZ 2
  • 230/400 V system
技术资料

技术参数

LPZ 0→2
OBO_额定载荷电流(输入/输出端子) 125 A
SPD 依据 IEC 61643-1 I+II 级
SPD 符合 EN 61643-11 1+2级
供电类型 DC
供电类型 IT
供电类型 TN
供电类型 TN-C
供电类型 TN-C-S
供电类型 TN-S
供电类型 TT
保护水平 [L-N] ≤1,7
保护等级 IP20
信号装置
其他供电类型
响应时间 <100 ns
外泄型
安装方式 导轨35mm
宽度 35 mm
尺寸 255V
放电电流 (8/20 µs) [总体] 50 kA
最大刚性导线截面(实心/绞合) 50 mm²
最大后备熔断器 500 A
最大工作温度 85 °C
最大持续工作电压AC 255 V
最大持续工作电压(L-N) 255 V
最大电源侧过流保护 500
最小刚性导线截面(实心/绞合) 10 mm²
最小工作温度 -40 °C
标称放电电流 (8/20 µs) 50 kA
标称放电电流 (8/20 µs) [L-N] 50 kA
测试类别 1级
测试类别 2级
电极数 1
电极规格 1
电源侧过流保护最大时抗短路 10 kA
电网制式 TN-S, TT
短路承受力 10 kA
脉冲冲击电流(10/350 μs) 50 kA
规格 1 极
认证 VDE
过压保护装置的线路类型 电源线 AC
遥信装置

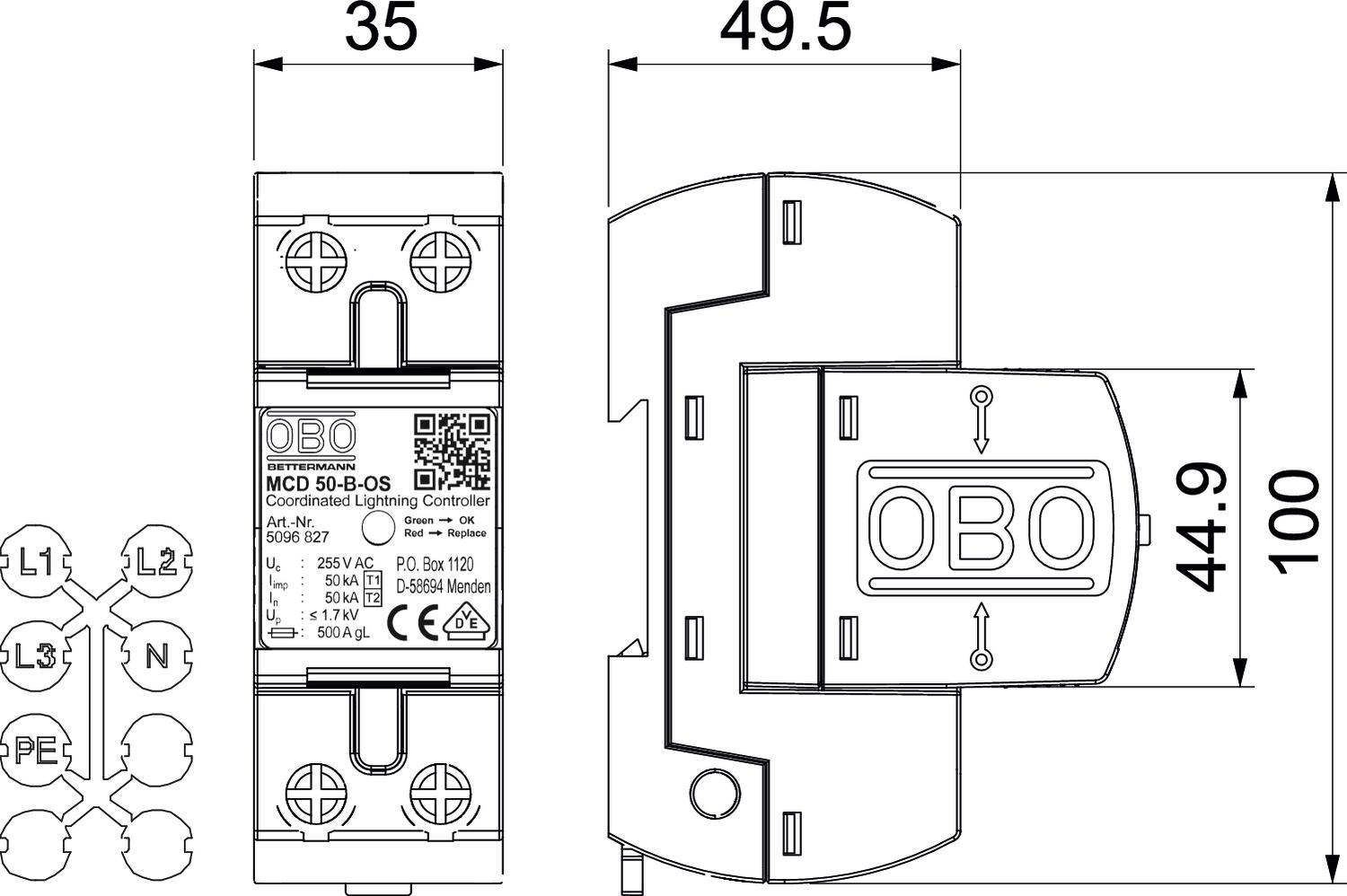

长度 100 mm
雷电冲击电流 (10/350) [总] 50 kA
额定工作电压 AC (50 / 60 Hz) 230 V
高度 69 mm
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 保护等级 产品编码 数量
MCD 50-B-OS 1 255 V IP20 5096852
1 个
