- 产品描述
-

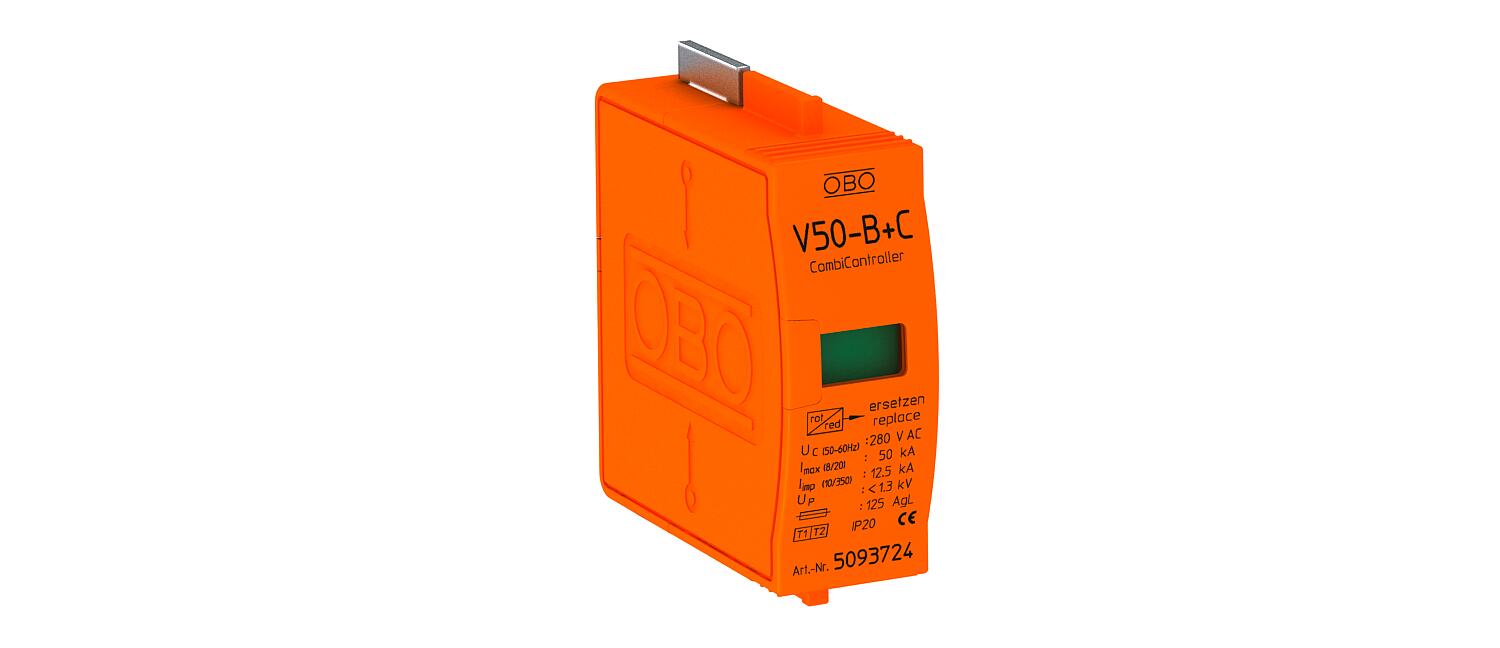

产品描述复合型电涌保护器模块1+2级
• 模块可带电插拔
• 包括热感和动感断路器以及视窗指示装置
• 导电率高,使用寿命长
盖板
- 技术资料
-
技术参数
LPZ 0→2 SPD 依据 IEC 61643-1 I+II 级 SPD 符合 EN 61643-11 1+2级 供电类型 DC 否 供电类型 IT 否 供电类型 TN 否 供电类型 TN-C 否 供电类型 TN-C-S 否 供电类型 TN-S 否 供电类型 TT 否 保护水平 [L-N] ≤1,3 保护等级 IP20 信号装置 光 其他供电类型 否 响应时间 <25 ns 外泄型 否 安装方式 基本要素 尺寸 280V 放电电流 (8/20 µs) [总体] 30 kA 最大刚性导线截面(实心/绞合) 35 mm² 最大后备熔断器 125 A 最大工作温度 80 °C 最大持续工作电压 DC 350 V 最大持续工作电压AC 280 V 最大放电电流 (8/20 μs) 50 kA 最大电源侧过流保护 125 最小刚性导线截面(实心/绞合) 2,5 mm² 最小工作温度 -40 °C 最小柔性导线截面(细绞) 25 mm² 标称放电电流 (8/20 µs) 30 kA 标称放电电流 (8/20 µs) [L-N] 30 kA 电极数 1 电极规格 1 脉冲冲击电流(10/350 μs) 12,5 kA 规格 1极 模块 遥信装置 否 集成后备保险丝 否 雷电冲击电流 (10/350) [总] 12,5 kA 额定工作电压 AC (50 / 60 Hz) 230 V - 所有型号
- 下载
-
REACH 符合性声明 V50-B+C 0-280 / 5093724 , 0.12MB , pdfRoHS 符合性声明 V50-B+C 0-280 / 5093724 , 0.12MB , pdf
