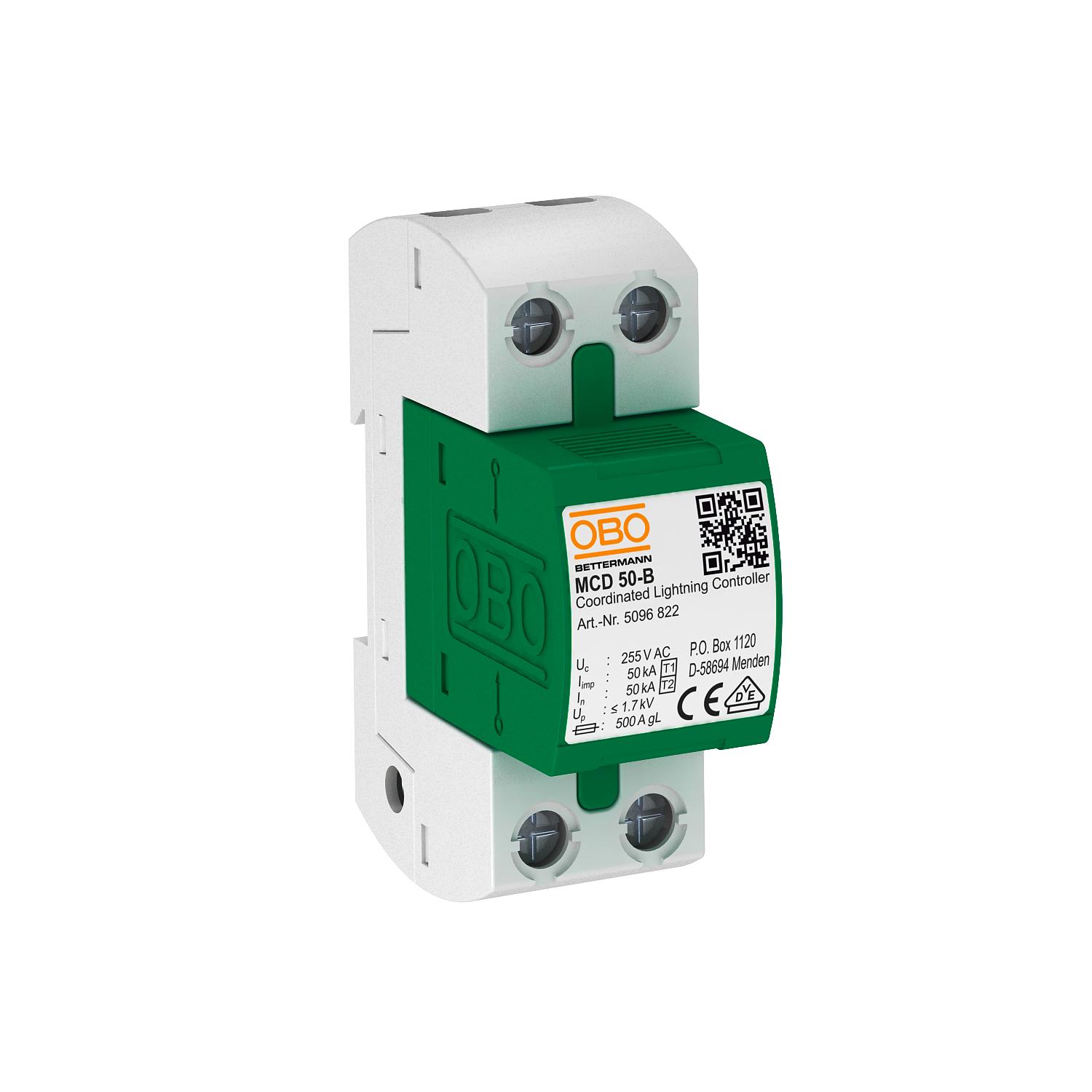

复合型电涌保护器1 极

项目编号 5096849 | EAN码 4012195541158

5096849 / MCD 50-B
1
255 V
IP20
产品描述
产品描述
用于 TN 和 TT 系统的复合型雷电流保护器1+2 级

• 符合 VDE 0185-305 (IEC 62305) 的防雷等电位连接
• 每极放电电流 50 kA (10/350),总计可达 150 kA (10/350)
• 电压保护水平<1.7 kV,可实现设备良好保护
• 短路耐受能力 10 kA,最大后备熔丝 500 A gL/gG
• 用于电表前端区域
• 封闭式无电弧外泄的火花间隙

应用:雷电防护等级I 至 IV 级的工业厂房和建筑物。
  • 电气、电子、信息技术注册协会,德国
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • 1级和2级组合保护器
  • 从LPZ 0过渡到LPZ 2
  • 230/400 V system
技术资料

技术参数

LPZ 0→2
OBO_额定载荷电流(输入/输出端子) 125 A
SPD 依据 IEC 61643-1 I+II 级
SPD 符合 EN 61643-11 1+2级
供电类型 DC
供电类型 IT
供电类型 TN
供电类型 TN-C
供电类型 TN-C-S
供电类型 TN-S
供电类型 TT
保护水平 [L-N] ≤1,7
保护等级 IP20
信号装置
其他供电类型
响应时间 <100 ns
外泄型
安装方式 导轨35mm

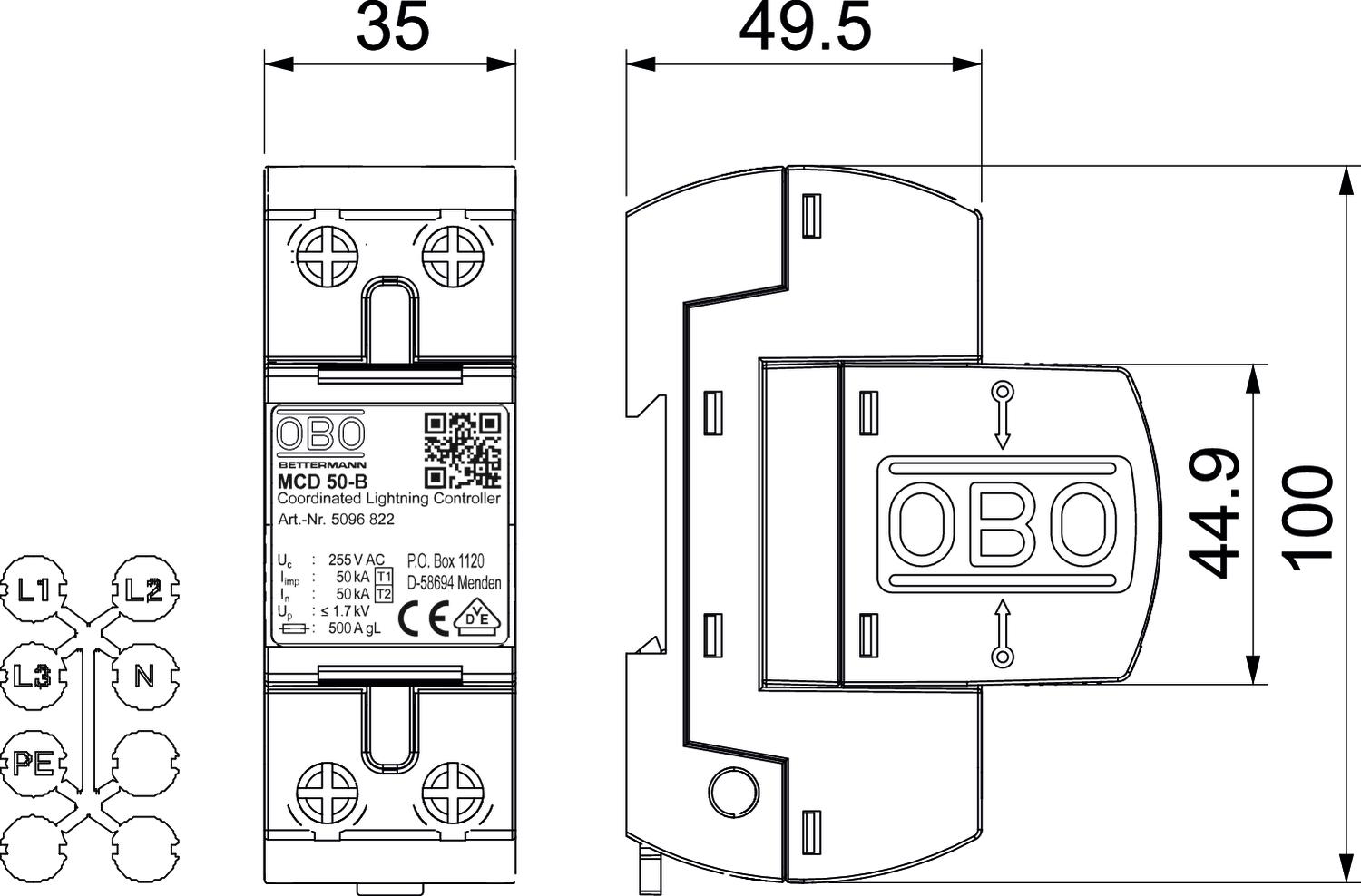

宽度 35 mm
尺寸 255V
放电电流 (8/20 µs) [总体] 50 kA
最大刚性导线截面(实心/绞合) 50 mm²
最大后备熔断器 500 A
最大工作温度 85 °C
最大持续工作电压AC 255 V
最大电源侧过流保护 500
最小刚性导线截面(实心/绞合) 10 mm²
最小工作温度 -40 °C
标称放电电流 (8/20 µs) 50 kA
标称放电电流 (8/20 µs) [L-N] 50 kA
测试类别 1级
测试类别 2级
电极数 1
电极规格 1
电源侧过流保护最大时抗短路 10 kA
电网制式 TN
短路承受力 10 kA
脉冲冲击电流(10/350 μs) 50 kA
规格 1极 整体;255 V
认证 VDE
过压保护装置的线路类型 电源线 AC
遥信装置
长度 100 mm
雷电冲击电流 (10/350) [总] 50 kA
额定工作电压 AC (50 / 60 Hz) 230 V
高度 69 mm
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 保护等级 产品编码 数量
MCD 50-B 1 255 V IP20 5096849
1 个
