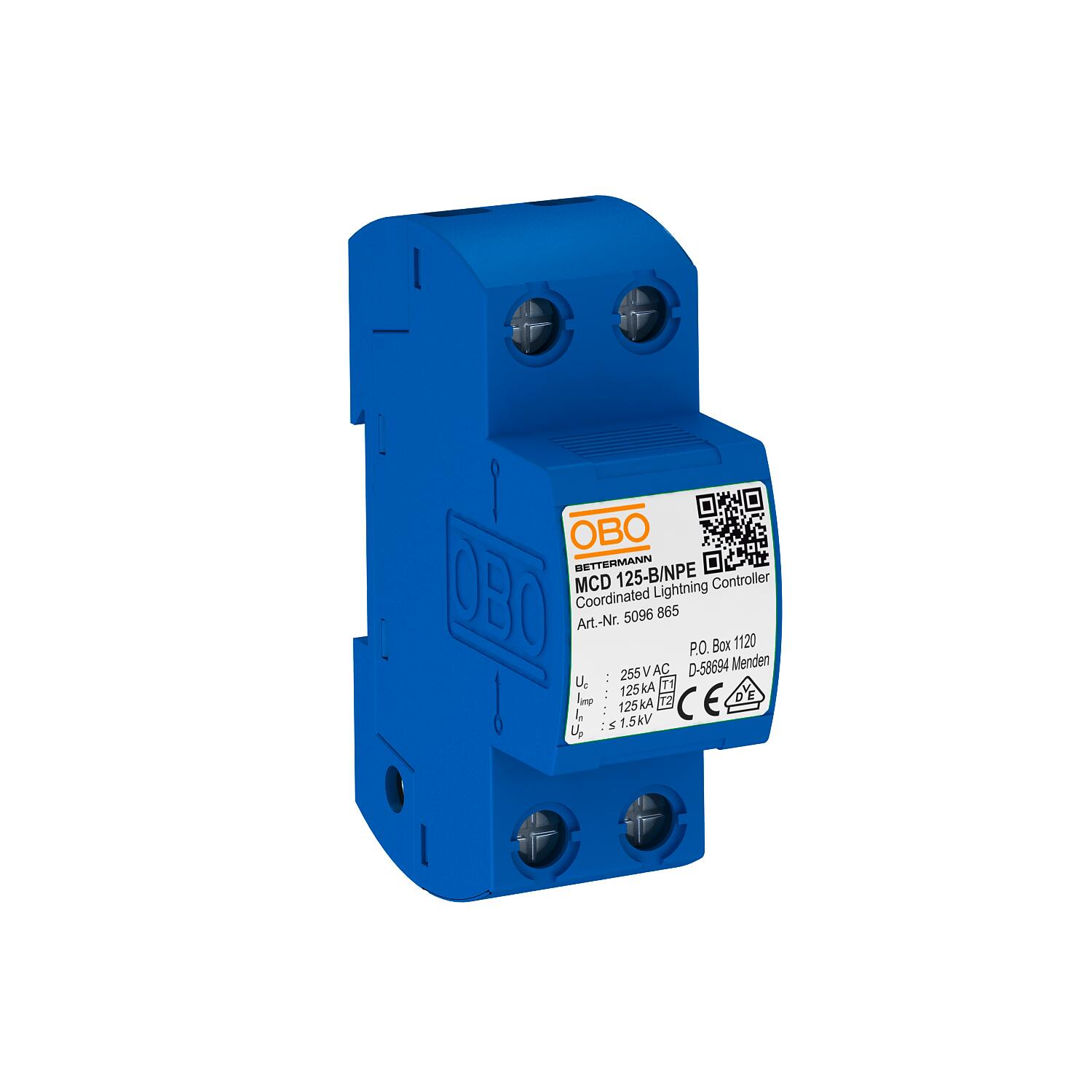

复合型电涌保护器1 极 NPE

项目编号 5096865 | EAN码 4012195541394

5096865 / MCD 125-B NPE
N/PE
255 V
IP20
产品描述
产品描述
复合型电涌保护器Type 1+2,N-PE,用于 TN-S 和 TT 系统。


MCD 125-B/NPE:符合 EN 61643-11 的 N-PE 协调型火花间隙Type 1+2。 用于符合 IEC 61312-1 或 VDE 0185-305 的防雷分区概念的 0 到 2区 (LPZ)。



• 冲击电流:125 kA (10/350 µs)
•符合VDE-AR-N 4100
• 带接线标识盖
• 电压保护水平 < 1.5 kV,可提供良好设备保护
• 封闭式无电弧外泄型火花间隙

应用:具有 I 至 IV 级外部防雷保护的工业厂房和建筑物。
  • 电气、电子、信息技术注册协会,德国
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • 1级和2级组合保护器
  • 从LPZ 0过渡到LPZ 2
  • 230/400 V system
技术资料

技术参数

LPZ 0→2
OBO_额定载荷电流(输入/输出端子) 125 A
SPD 依据 IEC 61643-1 I+II 级
SPD 符合 EN 61643-11 1+2级
供电类型 DC
供电类型 IT
供电类型 TN
供电类型 TN-C
供电类型 TN-C-S
供电类型 TN-S
供电类型 TT
保护等级 IP20
信号装置
其他供电类型
响应时间 <100 ns
外泄型

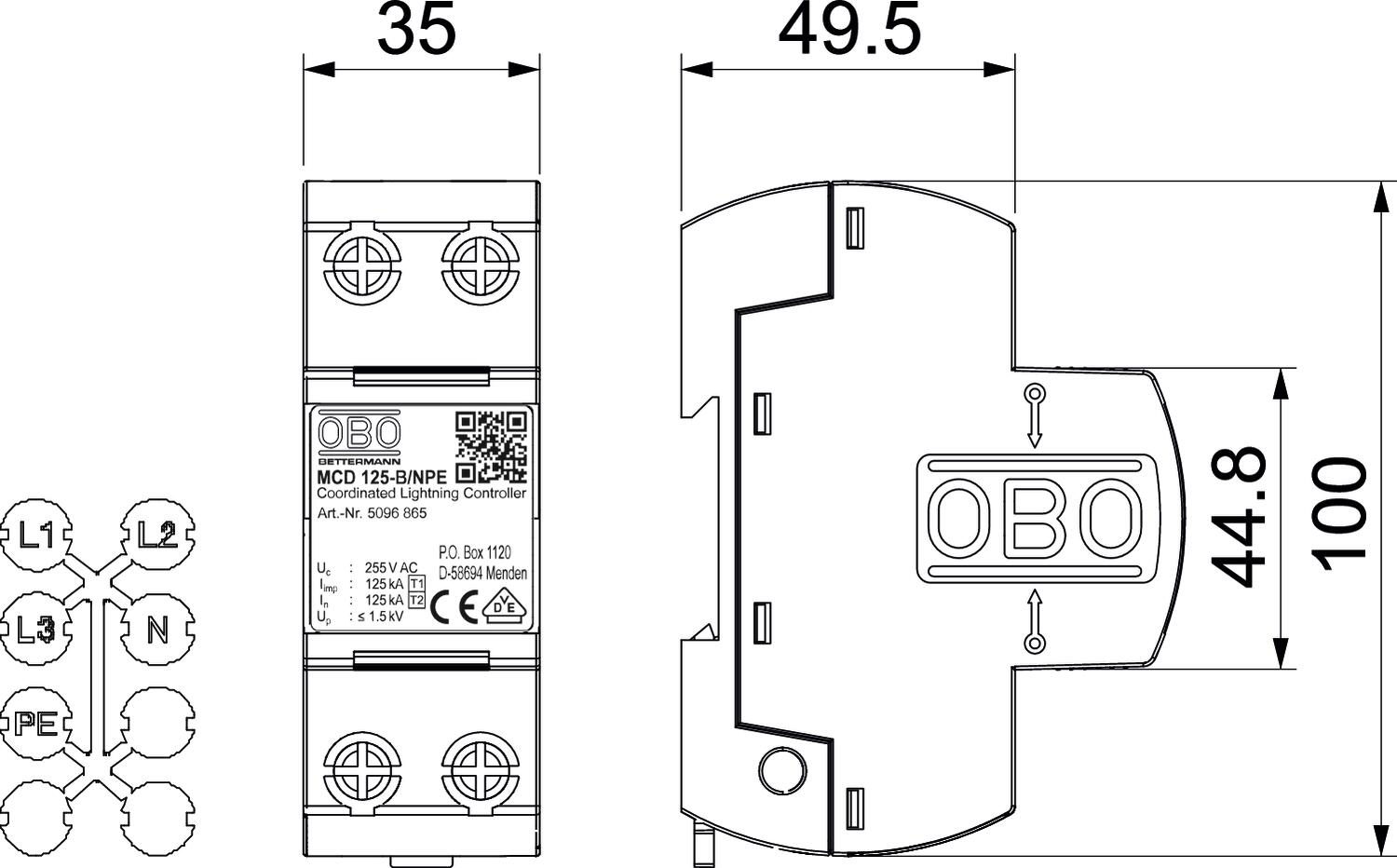

安装方式 导轨35mm
宽度 35 mm
尺寸 255V
放电电流 (8/20 µs) [总体] 125 kA
最大刚性导线截面(实心/绞合) 50 mm²
最大工作温度 85 °C
最大持续工作电压AC 255 V
最大持续工作电压(N-PE) 255 V
最小刚性导线截面(实心/绞合) 10 mm²
最小工作温度 -40 °C
标称放电电流 (8/20 µs) 125 kA
标称放电电流 (8/20 µs) [N-PE] 125 kA
测试类别 1级
测试类别 2级
电极数 1
电极规格 N/PE
电网制式 其他
续流灭弧能力(有效)[N-PE] 0,1 kA
脉冲冲击电流(10/350 μs) 125 kA
规格 1极,255V
认证 VDE
遥信装置
长度 100 mm
雷电冲击电流 (10/350) [总] 125 kA
额定工作电压 AC (50 / 60 Hz) 230 V
高度 69 mm
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 保护等级 产品编码 数量
MCD 125-B NPE N/PE 255 V IP20 5096865
1 个
