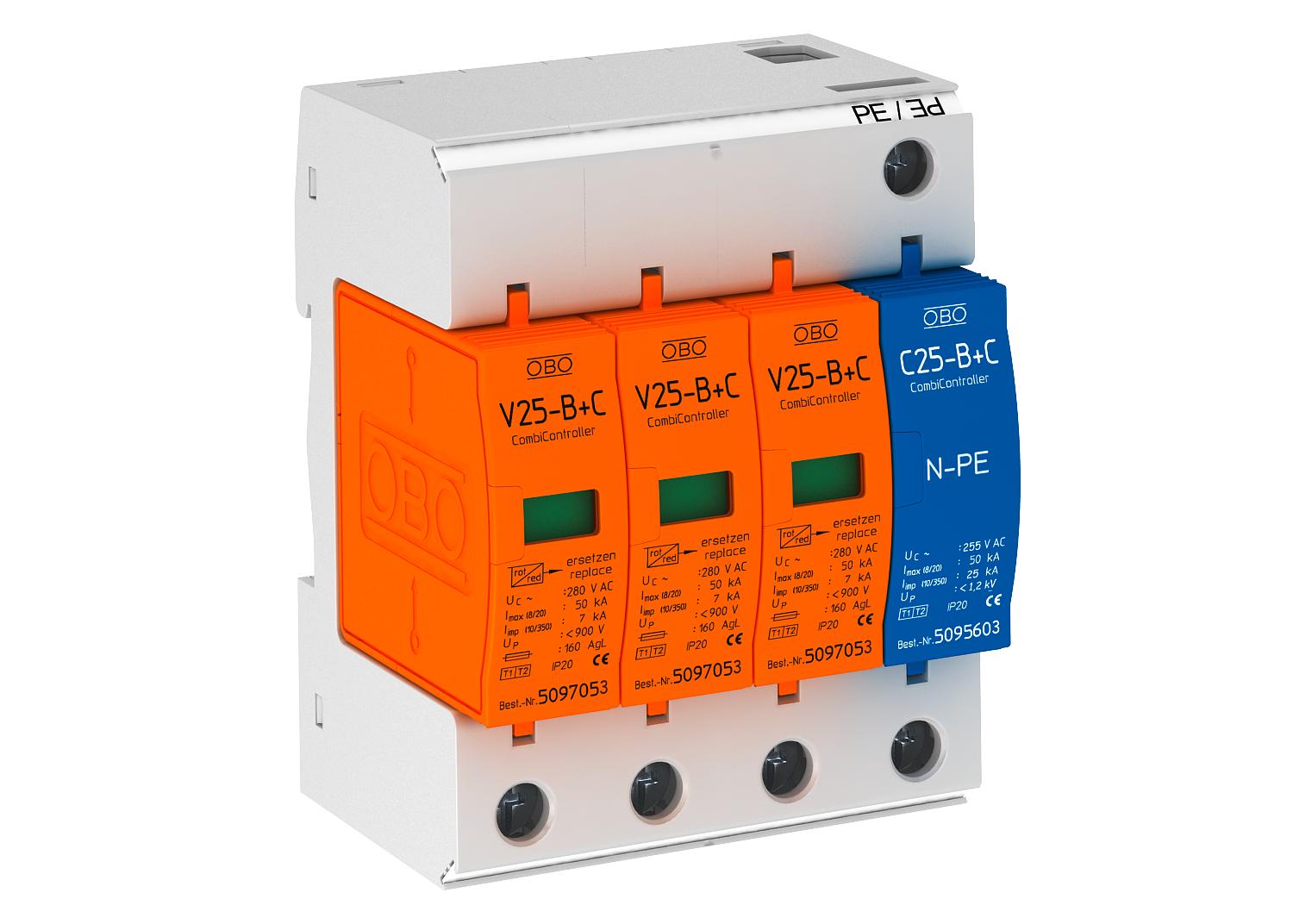

复合型电涌保护器V25 3+ NPE 280 V

项目编号 5094463 | EAN码 4012195239864

5094463 / V25-B+C 3+NPE
3+N/PE
280 V
IP20
产品描述
产品描述
复合型电涌保护器1+2级

• 由模块和底座组成,预组装并可连接使用
• 适用于 TN-S 和 TT 系统
• 带动感断路器
• 带视窗指示装置
• 电压保护水平 < 0.9kV
• 浇注密封,氧化锌压敏电阻电涌保护器,用于标准配电箱
• 带接线标记

应用示例:具有架空线路供电的建筑物或用于在住宅建筑物中建立防雷等电位连接。
*整体=模块和底座
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest,匈牙利
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • EurAsian Conformity
  • 1级和2级组合保护器
  • 从LPZ 0过渡到LPZ 2
技术资料

技术参数

LPZ 0→2
SPD 依据 IEC 61643-1 I+II 级
SPD 符合 EN 61643-11 1+2级
供电类型 TN
供电类型 TN-C-S
供电类型 TN-S
供电类型 TT
保护水平 [L-N] ≤900
保护等级 IP20
信号装置
响应时间 <25 ns
外泄型
尺寸 280V
放电电流 (8/20 µs) [总体] 50 kA
最大刚性导线截面(实心/绞合) 35 mm²
最大后备熔断器 160 A
最大工作温度 80 °C
最大持续工作电压 DC 200 V
最大持续工作电压AC 280 V
最大电源侧过流保护 160
最小刚性导线截面(实心/绞合) 2,5 mm²
最小工作温度 -40 °C
标称放电电流 (8/20 µs) 30 kA
标称放电电流 (8/20 µs) [L-N] 30 kA
标称放电电流 (8/20 µs) [N-PE] 30 kA
电极数 3
电极规格 3+N/PE
电网制式 其他
联合保护等级 [L-PE] 1200 kV
脉冲冲击电流(10/350 μs) 7 kA
规格 3+NPE
遥信装置
雷电冲击电流 (10/350) [总] 25 kA
额定工作电压 AC (50 / 60 Hz) 230 V
所有型号

所有型号

型号 电极规格 最大持续工作电压AC 保护等级 产品编码 数量
V25-B+C 3+NPE 3+N/PE 280 V IP20 5094463
1 个
