复合型电涌保护器V25 3+ NPE 385 V 3+N/PE | 385 | IP20

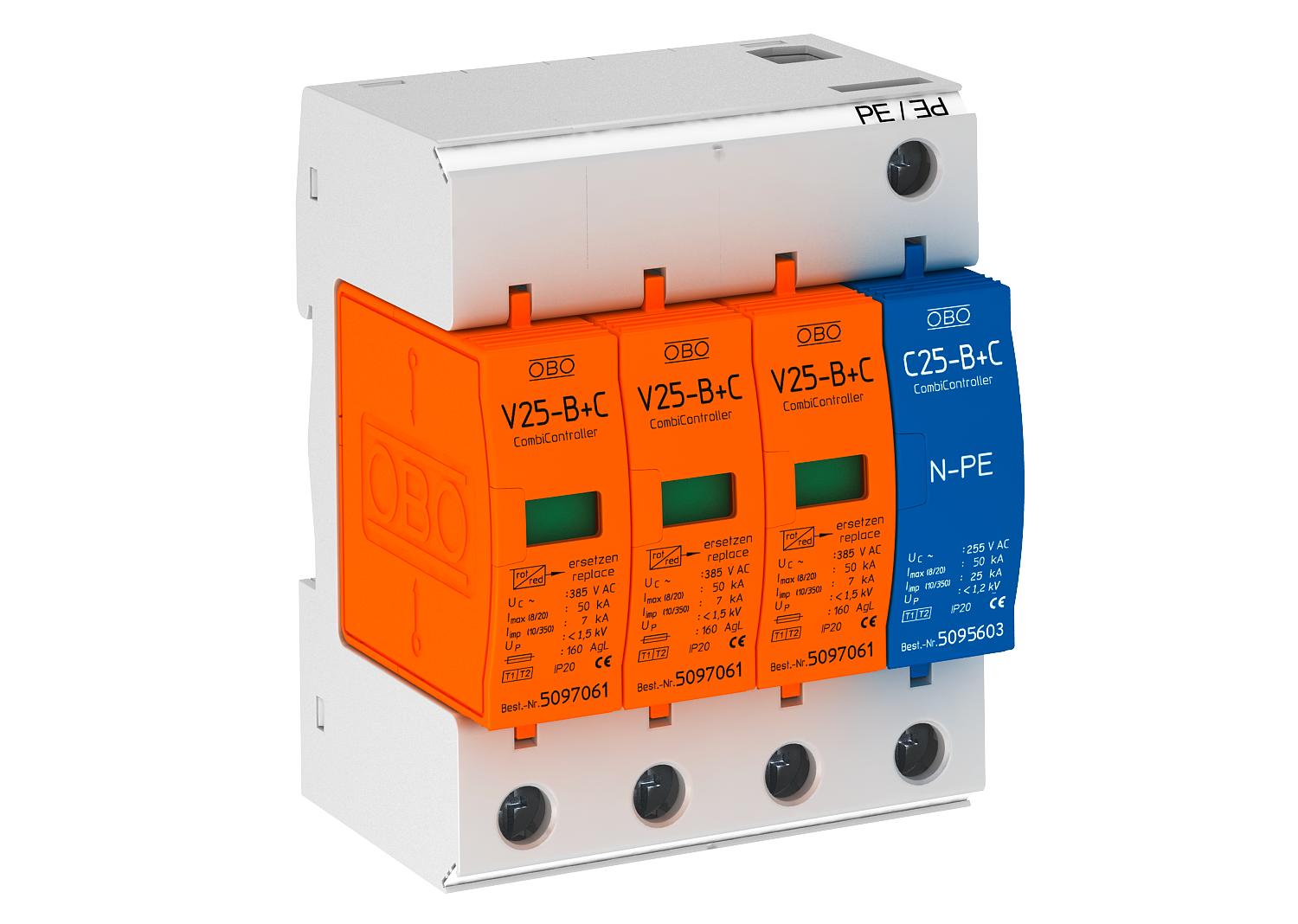

复合型电涌保护器V25 3+ NPE 385 V

项目编号 5094478 | EAN码 4012195239888

产品编码 / 型号	5094478 / V25-B+C 3NPE385

电极规格	3+N/PE

最大持续工作电压AC	385

保护等级	IP20

产品描述

产品描述

复合型电涌保护器1+2级

• 由模块和底座组成，预组装并可连接使用
• 适用于 TN-S 和 TT 系统
• 带动感断路器
• 带视窗指示装置
• 电压保护水平 < 1.5kV
• 浇注密封，氧化锌压敏电阻电涌保护器，用于标准配电箱
• 带接线标记

应用示例：具有架空线路供电的建筑物或用于在住宅建筑物中建立防雷等电位连接。
*整体=模块和底座

技术资料

技术参数

LPZ	0→2
SPD 依据 IEC 61643-1	I+II 级
SPD 符合 EN 61643-11	1+2级
供电类型 TN	是
供电类型 TN-C-S	是
供电类型 TN-S	是
供电类型 TT	是
保护水平 [L-N]	≤1,6
保护等级	IP20
信号装置	光
响应时间	<25 ns
外泄型	否
尺寸	385V
放电电流 (8/20 µs) [总体]	120 kA
最大刚性导线截面（实心/绞合）	35 mm²
最大后备熔断器	160 A
最大工作温度	80 °C
最大持续工作电压 DC	505

最大持续工作电压AC	385
最大持续工作电压（N-PE）	255 V
最大放电电流 (8/20 μs)	50 kA
最大电源侧过流保护	160
最小刚性导线截面（实心/绞合）	2,5 mm²
最小工作温度	-40 °C
标称放电电流 (8/20 µs)	30 kA
标称放电电流 (8/20 µs) [L-N]	30 kA
标称放电电流 (8/20 µs) [N-PE]	30 kA
电极数	3
电极规格	3+N/PE
电网制式	其他
脉冲冲击电流(10/350 μs)	7 kA
规格	3极，带NPE；385 V
遥信装置	否
雷电冲击电流 (10/350) [总]	25 kA
额定工作电压 AC (50 / 60 Hz)	350 V
