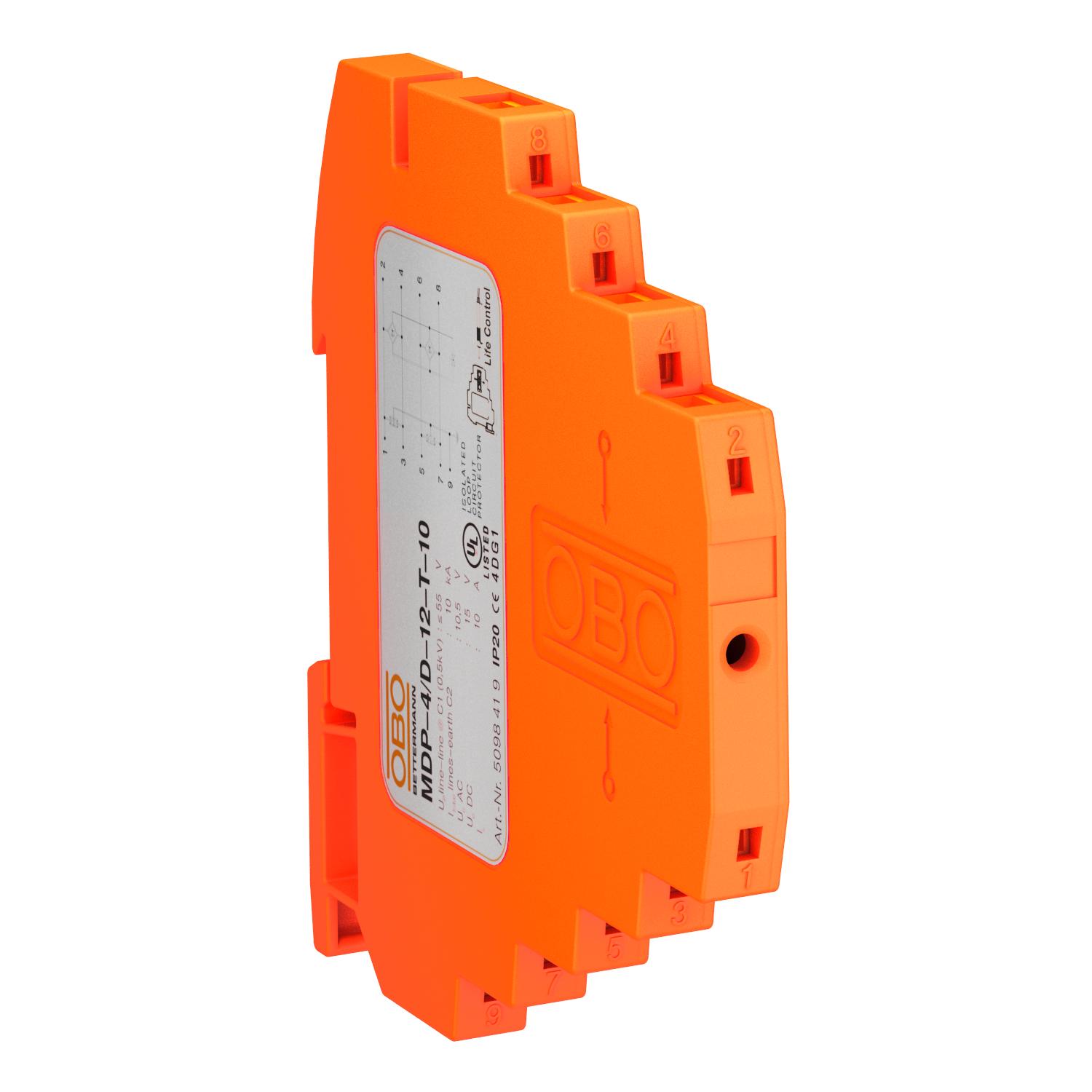

工控线路电涌保护器,4 线,12 V

项目编号 5098419 | EAN码 4012195773610

10.5 V
15 V
接线夹
产品描述
产品描述
电涌保护器12 V,带测试功能

• 额定负载电流 10 A
• 多线系统保护
• 直接屏蔽接地和无螺钉压接式连接端子
• 厚度仅为 8.7 mm,节省空间
• 可通过 Life Control 进行功能测试
• 0-100 MHz 的高频范围
• UL 认证 (4DG1)

应用:安装于标准配电箱中的35 mm DIN导轨。
  • 保险商实验室公司,美国
  • 5-year warranty
  • 欧共体,根据欧共体指令的欧共体(EC)符合性声明
  • 测量、控制和自动化系统
  • LifeControl
  • 从LPZ 0过渡到LPZ 3
  • Installation electrotechnical expertise
技术资料

技术参数

Kategorie Typ 1+2+3 / D1+C2+C1
LPZ 0→3
SPD 依据 IEC 61643-21 Class I+II+III / D1+C2+C1
保护等级 IP20
信号装置 可视化
冲击耐受能力 线-线 C1: 0,5 kV / 0,25 kA (8/20µs)
容量(线-线) <40 pF
尺寸 12V
屏蔽 直接
屏蔽连接
总体放电电流 (10/350) D1: 2 kA
总体放电电流 (8/20) 10 kA
截止频率 100 MHz
插入损耗 (Insertion loss) ≤3 dB
插拔系统 接线夹
最大刚性接口截面 2,5 mm²
最大多线式接口截面 1,5 mm²
最大持续工作电压 DC 15 V
最大持续工作电压AC 10,5 V
最大柔性接口截面 2,5 mm²
最大温度范围 80 °C
最小刚性接口截面 0,14 mm²
最小多线式接口截面 0,14 mm²
最小柔性接口截面 0,14 mm²
最小温度范围 -40 °C
测试标准 IEC 61643-21
电压保护水平 线 - 地 <800 V
电压保护水平 线 - 线 <55 V
电极数量 4
绝缘电阻 >100 MΩ
认证 UL
通过以下方式接地: DIN 导轨
额定电压 12 V
额定负载电流 AC 0,7 A
额定负载电流 DC 10 A
所有型号

所有型号

型号 电极数量 最大持续工作电压AC 最大持续工作电压 DC 插拔系统 产品编码 数量
MDP-2 D-12-T-10 2 10.5 V 15 V 接线夹 5098415
1 个
MDP-4 D-12-T-10 4 10.5 V 15 V 接线夹 5098419
1 个
