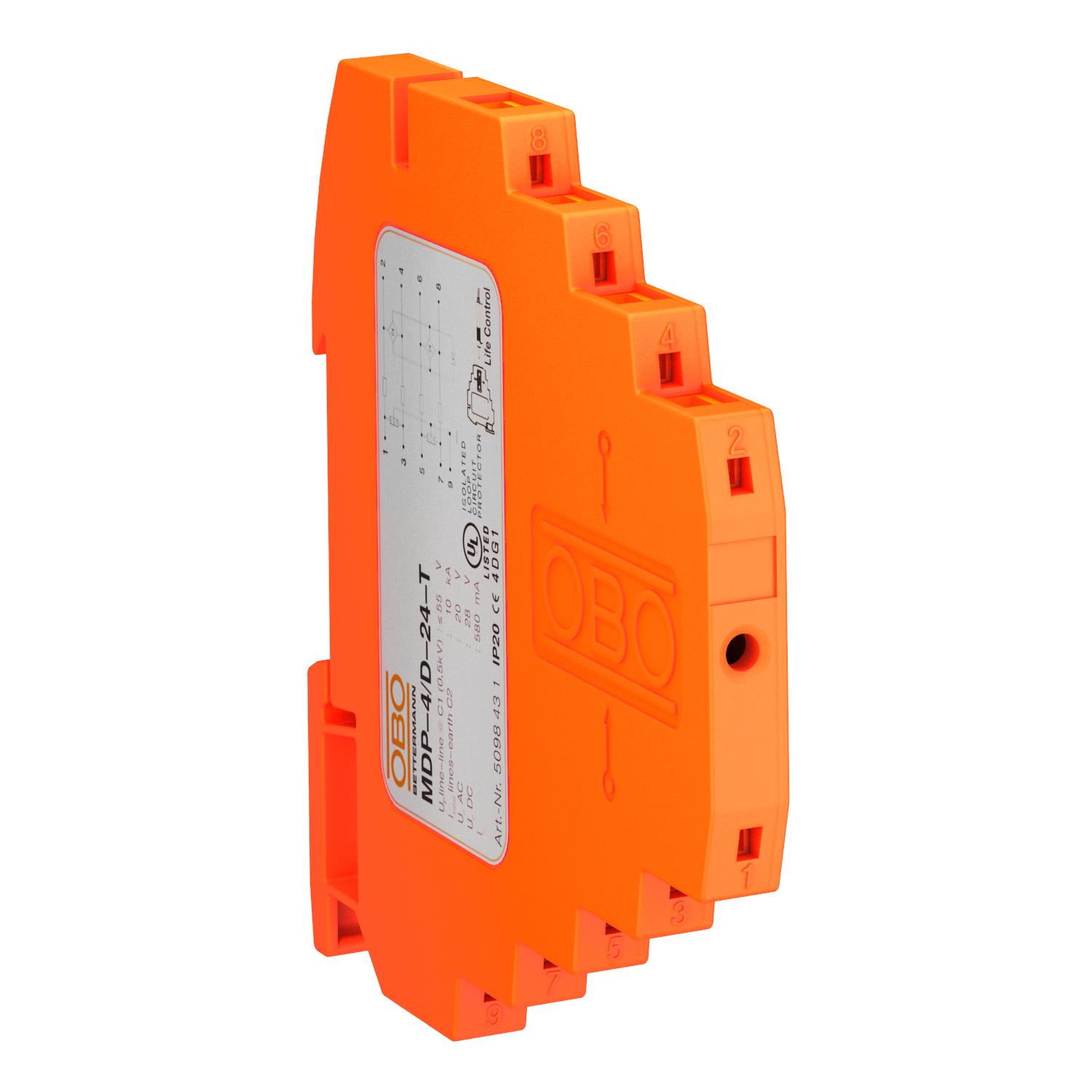

工控线路电涌保护器，4 线，24 V

项目编号 5098431 | EAN码 4012195406884

产品编码 / 型号

电极数量

最大持续工作电压AC	20

最大持续工作电压 DC	28

插拔系统	接线夹

产品描述

产品描述

电涌保护器24 V，带测试功能

• 额定负载电流 0.58 A
• 多线系统保护
• 直接屏蔽接地和无螺钉压接式连接端子
• 厚度仅为 8.7 mm，节省空间
• 可通过 Life Control 进行功能测试
• 0-100 MHz 的高频范围
• UL 认证 (4DG1)

应用：安装于标准配电箱中的35 mm DIN导轨。

技术资料

技术参数

Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
SPD 依据 IEC 61643-21	Class I+II+III / D1+C2+C1
保护等级	IP20
保护等级@ C1	<65 V
信号装置	可视化
冲击耐受能力线-地	C2: 5 kV / 2,5 kA (8/20µs)
冲击耐受能力线-线	C1: 0,5 kV / 0,25 kA (8/20µs)
容量（线-地）	<40 pF
容量（线-线）	<40 pF
尺寸	24V
屏蔽	直接
屏蔽连接	是
总体放电电流 (10/350)	D1: 2
总体放电电流 (8/20)	10 kA
截止频率	100 MHz
插入损耗 (Insertion loss)	≤3 dB
插拔系统	接线夹
最大刚性接口截面	2,5 mm²
最大多线式接口截面	1,5 mm²
最大持续工作电压 DC	28

最大持续工作电压AC	20
最大柔性接口截面	2,5 mm²
最大温度范围	80 °C
最小刚性接口截面	0,14 mm²
最小多线式接口截面	0,14 mm²
最小柔性接口截面	0,14 mm²
最小温度范围	-40 °C
每线串联电阻	2,35 Ω ± 5 %
测试标准	IEC 61643-21
电压保护水平线 - 地	<800 V
电压保护水平线 - 线	<55 V
电极数量	4
绝缘电阻	>100 MΩ
认证	UL
通过以下方式接地：	DIN 导轨
遥信触点	否
防爆测试版	否
防雷器监控	否
额定电压	24 V
额定负载电流 AC	0,4
额定负载电流 DC	0,58 A
