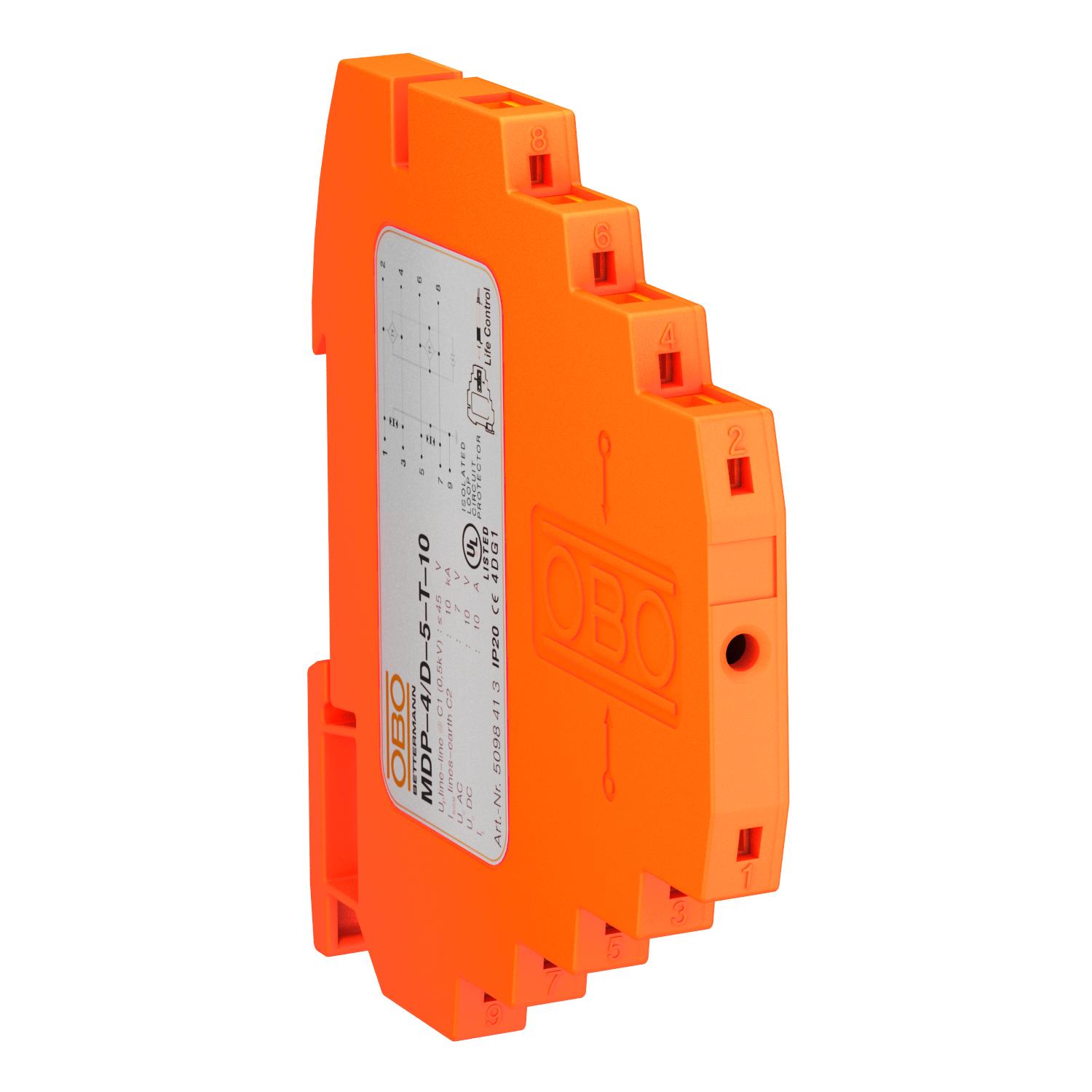

工控线路电涌保护器，4 线，5 V
项目编号 5098413 | EAN码 4012195625124
- 产品描述
-
产品描述电涌保护器5 V，带测试功能
• 额定负载电流 10 A
• 多线系统保护
• 直接屏蔽接地和无螺钉压接式连接端子
• 厚度仅为 8.7 mm，节省空间
• 可通过 Life Control 进行功能测试
• 0-100 MHz 的高频范围
• UL 认证 (4DG1)
应用：安装于标准配电箱中的35 mm DIN导轨。
-
- 技术资料
-
技术参数
Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 SPD 依据 IEC 61643-21 Class I+II+III / D1+C2+C1 保护等级 IP20 信号装置 可视化 冲击耐受能力 线-线 C1: 0,5 kV / 0,25 kA (8/20µs) 容量（线-线） < 40 pF 尺寸 5V 屏蔽 直接 屏蔽连接 是 总体放电电流 (10/350) D1: 2 kA 总体放电电流 (8/20) 10 kA 截止频率 100 MHz 插入损耗 (Insertion loss) ≤3 dB 插拔系统 接线夹 最大刚性接口截面 2,5 mm² 最大多线式接口截面 1,5 mm² 最大持续工作电压 DC 10 V 最大持续工作电压AC 7 V 最大柔性接口截面 2,5 mm² 最大温度范围 80 °C 最小刚性接口截面 0,14 mm² 最小多线式接口截面 0,14 mm² 最小柔性接口截面 0,14 mm² 最小温度范围 -40 °C 测试标准 IEC 61643-21 电压保护水平 线 - 地 <800 V 电压保护水平 线 - 线 <45 V 电极数量 4 绝缘电阻 >10 MΩ 脉冲电流 2 kA 认证 UL 通过以下方式接地： DIN 导轨 额定电压 5 V 额定负载电流 AC 0,7 A 额定负载电流 DC 10 A - 所有型号
